Mon vélo peut-il être équipé d'un moteur pédalier ?

Mar 17, 2020 00:24:22 AM Publié dans Etape 3 : Quel moteur pour mon vélo électrique ? 30168 Vues.

1) Je vérifie si mon boîtier de pédalier est compatible

Vélos classiques aux dimensions standards

Le moteur s'installe à la place de votre boîtier de pédalier.

Il est compatible avec tous les vélos qui ont des boîtiers de pédalier avec des roulements internes ou externes à visser et dont la largeur n'excède pas 73mm.

          Boîtier de pédalier avec des roulements INTERNES.

Diamètre du pas de vis : 34,8mm.

bo_tier_de_p_dalier_roulements_internes

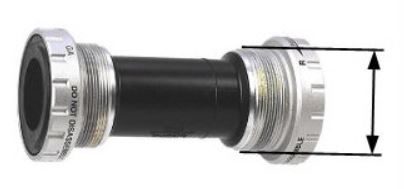

Boîtier de pédalier avec des roulements EXTERNES.

Diamètre du pas de vis : 34,8mm.


bo_tier_de_p_dalier_roulements_externes

Vélos spéciaux (VTT, descente, fat bike...)

Pour les vélos ayant des boîtiers de pédalier plus larges type VTT de descente (89 à 100mm) ou type fat bike (100 à 120mm), 2 solutions s'offrent à vous :

Choisir en option avec votre BBS01 ou 02 un axe rallongé de 100 ou 120mm

Opter pour un BBSHD, encore plus puissant, compatible avec des boîtiers de 68, 73, 100, et 120mm

En résumé, qu'est-ce qu'il faut vérifier ?

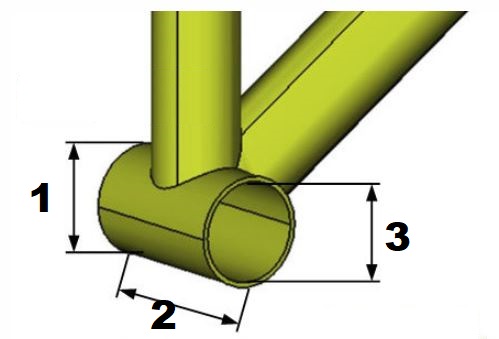

diametre_bo_tier_de_p_dalier

1. Diamètre externe maximum de 56mm

2. Largeur de 68 à 73mm maximum

3. Diamètre interne minimum de 33,5mm

Conforme au standard BSA.

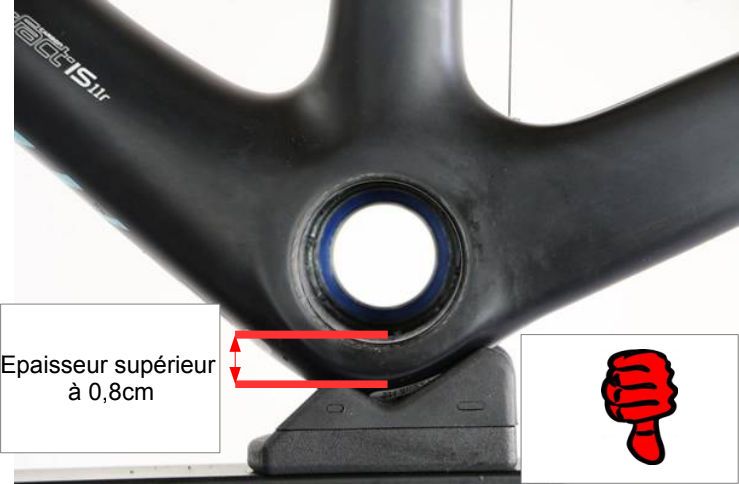

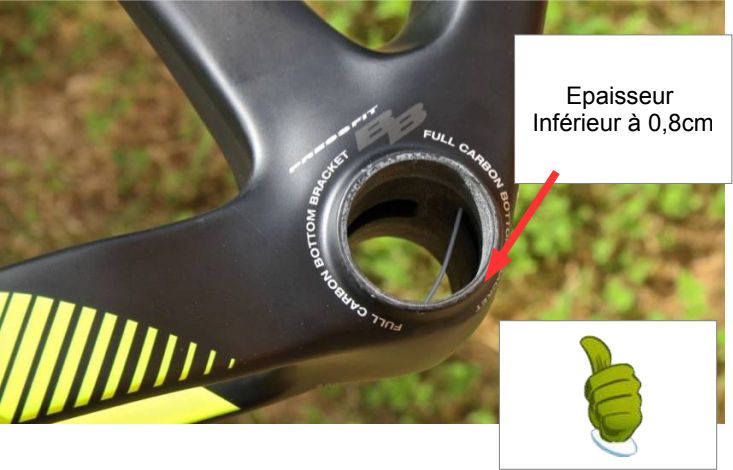

verificationepaisseurbdp_2
verificationepaisseurbdp
pattes_iscg

Attention :

Le moteur n'est pas compatible avec les roulements de type Pressfit.

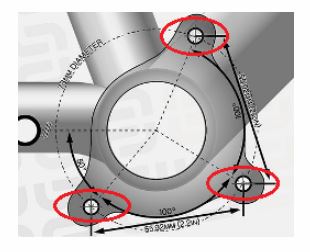

Le moteur n'est pas compatible avec les cadres équipés de pattes ISCG (pattes permettant de fixer des guides chaînes sur les vélos de descente, voir schéma à droite).

Dans ces deux cas, nous avons des solutions d'adaptations. Contactez notre équipe technique pour plus d'informations.

Les cadres de VTT de descente

vtt_descente

Attention :

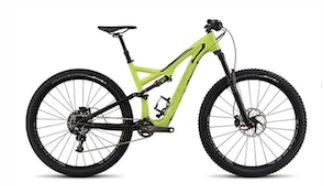

Si vous avez un vélo de descente, la forme du cadre oblige le moteur à être orienté vers le bas. La garde au sol est rabaissée de 10cm et cela aura un impact sur l'utilisation. De plus, si vous avez des haubans très cintrés avec gros pneus, il faut vérifier que le plateau ne touche pas les haubans.

Se référer à la rubrique suivante pour déterminer si le moteur peut se monter sur votre vélo.

2) Je vérifie si le moteur peut se monter sur mon vélo

Quelles mesures faire sur son cadre de vélo ?

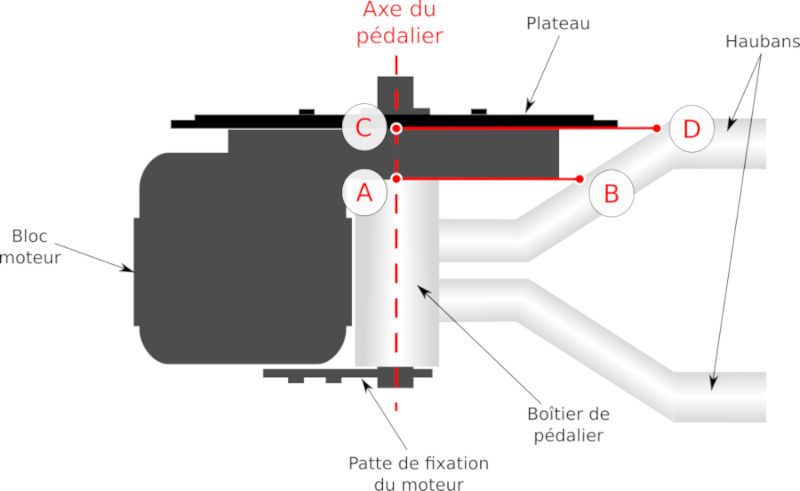

  • Vérifier que la longueur AB soit supérieur à 60mm pour un moteur BBS 01/02, et supérieur à 67mm pour un moteur BBS HD.

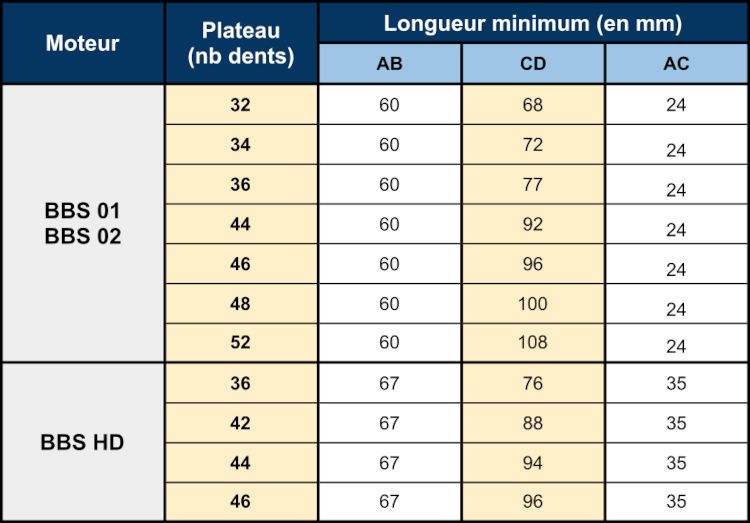

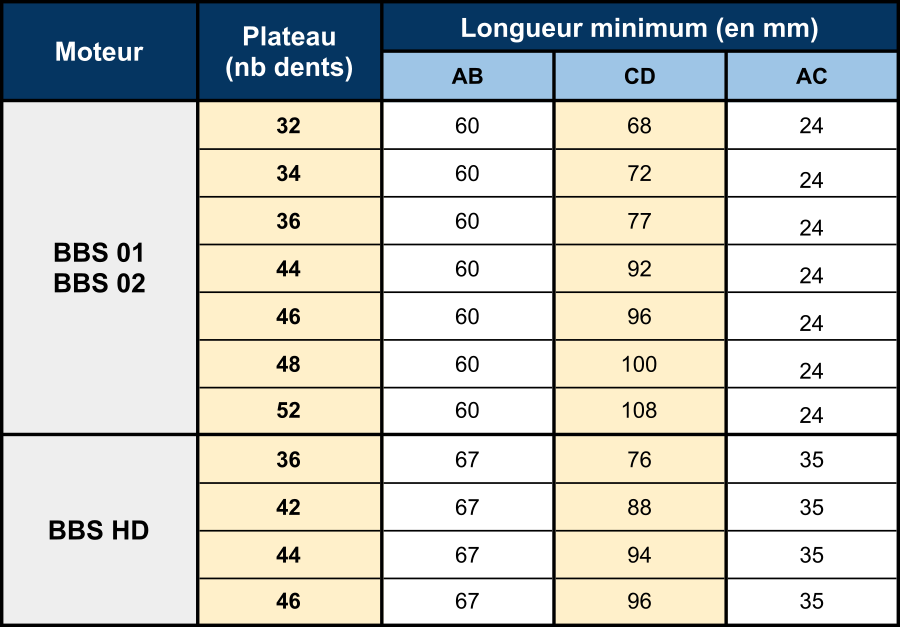

  • En tenant compte de l'épaisseur AC du moteur, vérifier que la longueur CD soit supérieur à celle indiquée (voir tableau ci-contre).
schema-dimension-bbs
tableau-dimension-integration-bbs

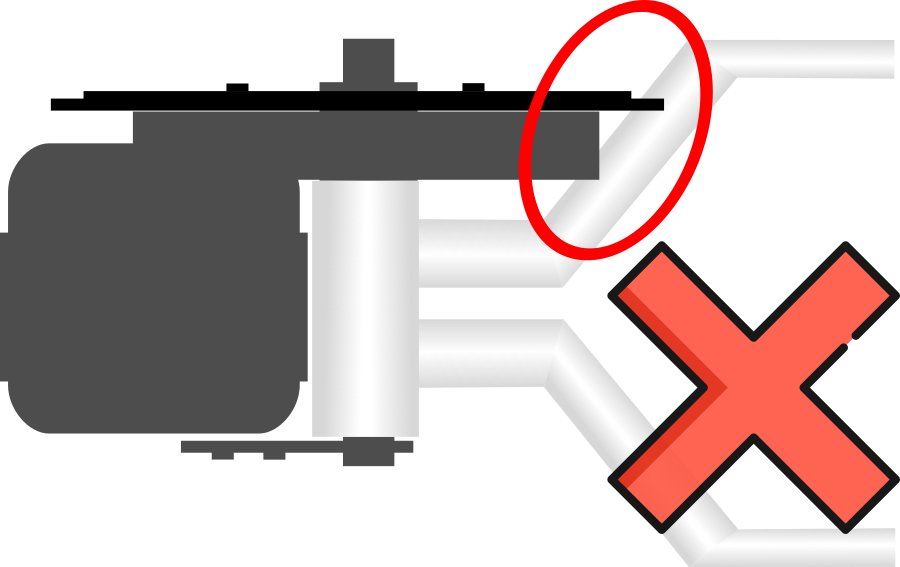

Si les longueurs du tableau ci-dessus ne sont pas respectées, le moteur et/ou le plateau vont toucher le cadre de votre vélo :

schema-incompatibilite-bbs

Si vous êtes dans ce cas, orientez vous plutôt vers nos kits moteur roue.
