Guide d'utilisation de l'écran LCD Mini Design (DM03)

Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou  + [ R ] (Mac) pour mettre à jour les images de ce document

Ecran LCD Mini Design DM03 MOTEUR VELO ELECTRIQUE

Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés


Avant de commencer

Support technique

Nous apportons tous les efforts possibles à la rédaction de cette documentation. Malgré cela, il se peut que certains points techniques restent dans l'ombre ou que le fonctionnement du matériel diffère du guide suite à une nouvelle version du firmware.

Pour toutes questions, notre Support Technique se fera un plaisir de vous accompagner.  Vous pouvez le joindre directement depuis votre espace personnel à partir de la rubrique Support et SAV

Facile, moins de 2mn pour ouvrir un ticket

Pour améliorer la qualité et la rapidité du service, nous avons besoin que vous décrivez brièvement les symptômes. Plus c'est clair, plus le traitement sera rapide.

Ouvrez un dossier auprès de notre Assistance technique, un technicien vous contactera dans les meilleurs délais.

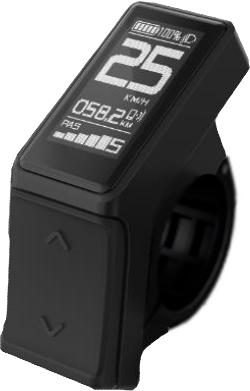

Apparence et taille

L'afficheur Mini Design est en ABS noir, la fenêtre de l'afficheur est en acrylique renforcé, la résistance est équivalente au verre trempé.

Il est capable de fonctionner à des températures comprises entre -20 et +60℃.

Dimensions hors tout du boîtier (L x l x ép ) : 63,5 x 23,5 x 9mm.

L'interface

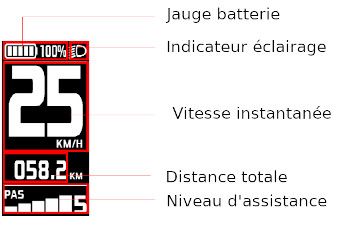

Interface écran LCD Mini Design vélo électrique

Les commandes

Les commandes sont situées directement sur l'écran :

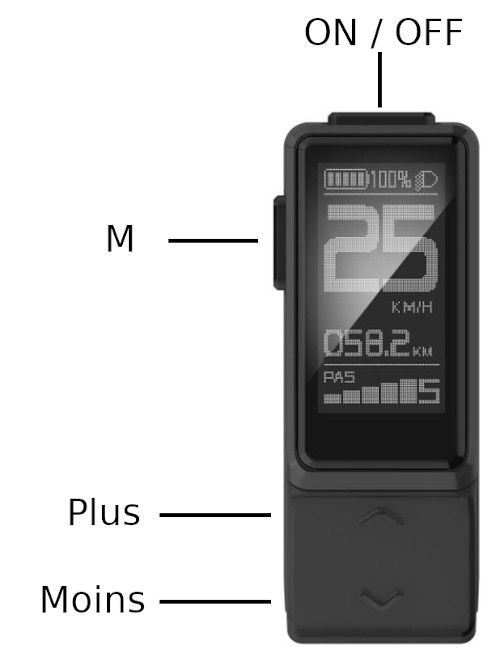

commandes écran de vélo électrique

Recommandations

Attention : Ne pas brancher ou débrancher l'afficheur s'il est en marche.

recommandations
  • Éviter les chocs.
  • Protéger l'écran en cas d'utilisation prolongée sous la pluie.
  • Ne pas réinitialiser si l'afficheur ne fonctionne pas.
  • Contacter le SAV si l'afficheur ne fonctionne plus.

Installation

Important : veuillez respecter les couples de serrage. Il s'agit de pièces en plastique, un couple trop important peut endommager le matériel et cela n'est pas pris dans le cadre de la garantie contractuelle.

Ouvrez le clip au niveau de l'écran LCD, positionnez l'écran sur le guidon. Ajustez sa position afin que les commandes soient faciles d'accès et serrez l'écrou à l'aide d'une clé Allen M3.

Le couple de serrage ne doit pas dépasser 0.8Nm.



Le support peut s'adapter aux cintres de diamètre 22,2mm.

Les fonctions de l'écran DM03


Marche/Arrêt

Pour allumer le système électrique, maintenez appuyé le bouton [ON/OFF] jusqu'à ce que l'écran s'allume.

Pour éteindre, maintenez appuyé le bouton [ON/OFF] jusqu'à que l'écran s'éteigne.

L'écran s'éteindra automatiquement après 5mn d'inactivité (réglage par défaut).


Mode piéton

Appuyez longuement sur le bouton [MOINS], pour démarrer le mode piéton et maintenez le bouton appuyé. Un personnage marchant à côté du vélo apparaît sur l'écran. Le vélo se déplacera à une vitesse maximum de 6km/h.

Pour désactiver le mode piéton, il suffit de relâcher le bouton [MOINS].

Mode piéton kit vélo électrique 6km/h

Cette fonction peut être utilisée uniquement si vous poussez le vélo. Ne restez pas en selle en mode piéton. Vous risqueriez d'endommager le vélo.

Niveaux d'assistance

L'écran permet de gérer plusieurs niveaux de puissance. Appuyez sur [PLUS] ou [MOINS] pour augmenter ou diminuer les niveaux.

Niveaux d'assistance kit vélo électrique

Les niveaux d'assistance vont de 0 à 5. Lorsque vous allumerez l'assistance, le niveau par défaut sera le niveau 1.

Niveau 0 : pas d'assistance au pédalage, vous pouvez utiliser le vélo comme un vélo musculaire. Dans ce cas, seul l'accélérateur fonctionne s'il est branché.

Les autres niveaux de 1 à 5 ont une puissance qui s'échelonne de 25% à 100%. Le niveau 5 est à utiliser de façon ponctuelle pour éviter les surchauffes.

Remarque : l'accélérateur ne permet de doser QUE la vitesse. Quelque soit le niveau d'assistance que vous aurez sélectionné au niveau de l'écran LCD (niveau 1 à 5), vous aurez 100% de puissance disponible immédiatement. Nous rappelons que l'accélérateur est à utiliser avec parcimonie pour éviter la surconsommation et la surchauffe de l'électronique.


Eclairage (fonctionne si vous avez l'option phare branché sur le contrôleur)

Appuyez longuement sur le bouton [PLUS] pour allumer le phare (ce n'est possible que si le contrôleur est équipé d'un connecteur sur lequel vous avez branché un phare en 6v). Le phare apparaît sur l'écran. Appuyez de nouveau 1 seconde sur [PLUS] pour éteindre l'éclairage.


Les différentes informations de l'écran

Appuyez sur le bouton [M] pour passer d'un mode à l'autre : Distance partielle ==> Distance totale ==> Vitesse moyenne ==> Vitesse max ==> Distance journalière.

Infos écran LCD kit vélo électrique
  • RANGE : fonction non implémentée
  • TOTAL : distance totale
  • AVG : vitesse moyenne
  • MAX : vitesse max
  • TRIP : distance partielle

Jauge de la batterie

La jauge de la batterie se présente sous forme d'une jauge à 5 niveaux :

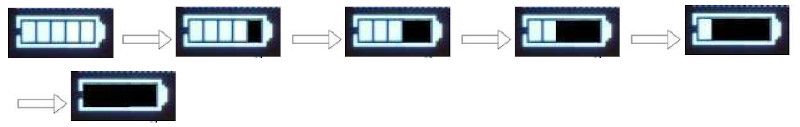

Jauge batterie Lithium pour vélo électrique

Lorsque la jauge est vide et clignote, cela signifie que vous devez recharger votre batterie.

Vous pouvez recharger votre batterie avant d'en arriver là pour éviter la panne sèche.


Remise à zéro des données d'utilisation

Appuyez sur [M] pour passer dans le menu AVG / MAX / TRIP.

Appuyez pendant 3s sur [M], le message Clean Data apparaît en haut de l'écran, appuyez de nouveau sur [M] pour faire apparaître le message Clean Data Yes / No, appuyez encore sur [M] pour effacer les données.


Code erreur

En cas de défaillance du système, un code d'erreur apparaîtra sur l'écran.

ecran_dm03_code_erreur

Voici la liste des codes erreur :

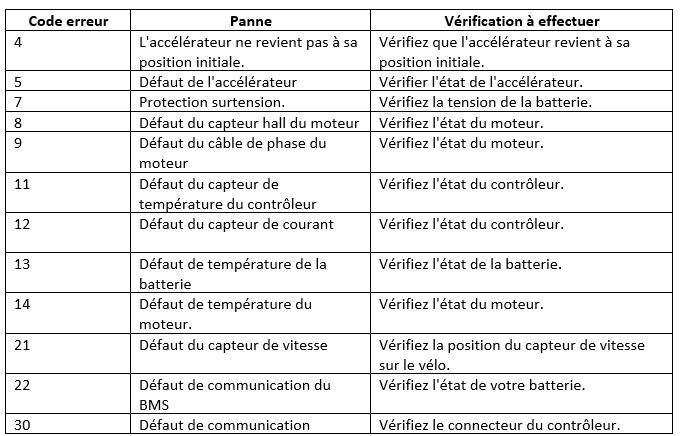

Code erreur vélo électrique

L'assistance du vélo électrique cessera de fonctionner en cas de défaillance du système. L'assistance redémarrera uniquement lorsque le problème sera résolu et que le symbole du code d'erreur aura disparu.

AIDE EN LIGNE POUR LA RESOLUTION DES CODES ERREUR

==> Pour savoir ce qu'il faut faire en fonction du code erreur affiché à l'écran, suivez notre guide d'aide au diagnostic

Le paramétrage standard


Important : avant toute chose, assurez-vous que les connexions sont bonnes.


Comment accéder au menu de paramétrage

Le vélo doit être à l'arrêt, la roue ne doit pas tourner. Appuyez sur le bouton [ON/OFF] pour allumer l'écran. Dans les 5 secondes après l'allumage, pressez et maintenez appuyé le bouton [M] pendant 3s pour accéder au menu de paramétrage.

Une fois que vous êtes dans le menu de paramétrage, appuyez sur les boutons [PLUS] et [MOINS] pour faire défiler le menu et choisir le réglage que vous souhaitez modifier.

Appuyez brièvement sur le bouton [M] pour rentrer dans le paramètre : vous pouvez modifier ce paramètre en appuyant sur les boutons [PLUS] et [MOINS].

Appuyez brièvement sur le bouton [M] pour sortir du paramètre et revenir au menu principal de paramétrage.

Pour sortir du menu de paramétrage, sélectionnez EXIT et appuyez brièvement sur le bouton [M].

Sans action de votre part, au bout de 10s l'écran retourne à l'affichage de base, sans sauvegarder de modifications.

Lorsque vous arrivez dans le menu de paramétrage, voici l'écran que vous devez voir :

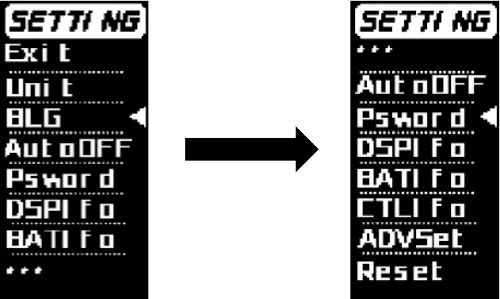

Menu paramétrage écran LCD Mini Design

EXIT

Permet de sortir du menu de paramétrage.


UNIT

Ce paramètre permet de choisir l'unité de distance en kilomètres ou miles.

Réglage par défaut : km.


BLG

Ce paramètre permet de régler le niveau de luminosité de l'écran.


AUTO OFF

Ce paramètre permet de choisir le délai d'extinction automatique de l'écran quand il n'est pas utilisé.

Réglage par défaut : 5 minutes.


Psword

Ce menu permet de définir un mot de passe pour accéder au menu de configuration.

Nous conseiller de laisser sur OFF.


DSPIFO

Ce menu affiche la version du firmware de l'écran.


BATIFO

Ce menu permet d'afficher l'état de la batterie.


CTLIFO

Ce menu affiche la version du firmware de l'écran (même chose que le menu DSPIFO)


ADVSET

Ce menu permet d'aller dans les réglages avancés.


RESET

Ce menu permet de remettre les réglages d'usine.

Le paramétrage avancé


Si vous êtes dans ce menu, c'est que vous avez au préalable sélectionné le menu ADVSET et saisi le mot de passe 1657.

En haut de l'écran, vous devriez voir affiché P-Set.

Menu paramétrage écran LCD

EXIT

Permet de sortir du menu de paramétrage avancé ADVSET pour revenir dans le paramétrage Standard.



WHEEL DI

Ce paramètre permet de choisir le diamètre de la roue de 16 à 28 pouces.



SpdLtd

Ce paramètre permet de modifier la vitesse limite (Speed limit)

Remarque : il faut ajouter 15km/h à la vitesse indiquée pour avoir la vitesse limite réelle. Ceci est dû au protocole de communication entre l'écran et le contrôleur.

Exemple : si vous voulez brider votre vélo à 35km/h, il faudra paramétrer la vitesse à 20km/h : 20+15= 35km/h.


PAS

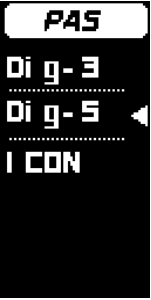

Permet de régler les niveaux d'assistance :
Dig 3 : 3 niveaux
Dig 5 : 5 niveaux
ICON : Eng version gears
Menu paramétrage écran LCD

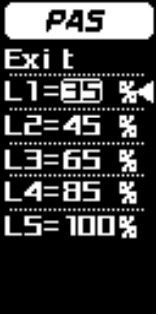

Dans chaque sous-menu (DIg-3, Dig-5 et ICON), il est possible de régler la puissance délivrée pour chaque niveau :
Menu paramétrage écran LCD

Ssensor

Ce paramétrage permet de régler le nombre de capteurs de vitesse par cycle : ne pas modifier.

Réglage par défaut : 1


Psensor

Ce paramétrage permet de régler le nombre d'aimant par cycle : ne pas modifier.

Réglage par défaut : 12

Psdirect

Ce paramètre permet d'indiquer le sens de rotation des aimants : ne pas modifier.

Réglage par défaut : F

Slowacc

Ce paramètre permet de régler la courde d'accélération (0 à 3)
0 = Fort
3 = Faible

P-Pulse

Nombre de pôles pour l'aimant d'assistance électrique : ne pas toucher
Valeur par défaut : 04

CurLtd

Ce paramètre permet de régler le courant maximum au démarrage.
Par défaut : 25A

Sysvol

Ce paramètre permet d'indiquer le type de batterie utilisée : 24v, 36v, 48v.

Lowvol (Low voltage protection setting)

Ce paramètre permet de protéger la batterie des décharges profondes. Ne pas toucher les réglages par défaut.
Batterie 36v : 31,5v
Batterie 48v : 42v
