Guide d'utilisation de l'écran LCD Couleur (KD718)

Version 1


Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou + [ R ] (Mac) pour mettre à jour les images de ce document

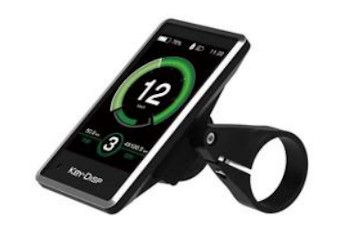

Ecran LCD KD718






Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-2019 Cycloboost - Tous droits réservés

















Table des matières




Avant de commencer


Bien lire nos recommandations d'utilisation !

Support technique

Nous apportons tous les efforts possibles à la rédaction de cette documentation. Il se peut que certains points techniques restent dans l'ombre. Cycloboost reste à votre disposition pour éclaircir ces points et vous accompagner si vous le souhaitez.



Garantie, retour et SAV

Le support technique Cycloboost est à votre disposition pour répondre à toutes vos questions concernant :

  • l'installation du kit
  • le dysfonctionnement d'un des éléments du kit ou de la batterie
  • le retour des marchandises

Vous pouvez contacter notre Support Technique directement depuis votre espace personnel à la rubrique Support et SAV

Suivi SAV


Un technicien traitera votre demande sous 72h ouvrées maximum.

INFORMATION : Pour vous aider, voici la procédure pour faire appel au Support Technique



IMPORTANT : recommandations d'utilisation

Cycloboost garantit le produit 24 mois à partir de la date d'achat sous réserve de son utilisation en bon père de famille (voir nos Conditions Générales de Ventes).

Exclusions :
  • Les dysfonctionnement si le boîtier a été ouvert, à cause de négligences, suite à une mauvaise utilisation ou une utilisation anormale, en cas d'accident, de compétition.
  • Les connecteurs ou la câblerie endommagés.
  • Les rayures ou les détériorations du boîtier après livraison.
  • La date de garantie a été dépassée.
  • Les installations par des personnes ou techniciens non habilités par Cycloboost.

Le kit est paramétré par nos techniciens pour fonctionner de manière optimale. Toute modification du paramétrage entraînera une perte de la garantie du kit complet.


Apparence et taille

L'écran LCD COULEUR est en ABS noir, la fenêtre de l'afficheur est en acrylique renforcé, la résistance est équivalente au verre trempé.

Il est capable de fonctionner à des températures comprises entre -20 et +60℃.

Dimensions hors tout du boîtier (L x l x ép ) : 100 x 60 x 20mm.

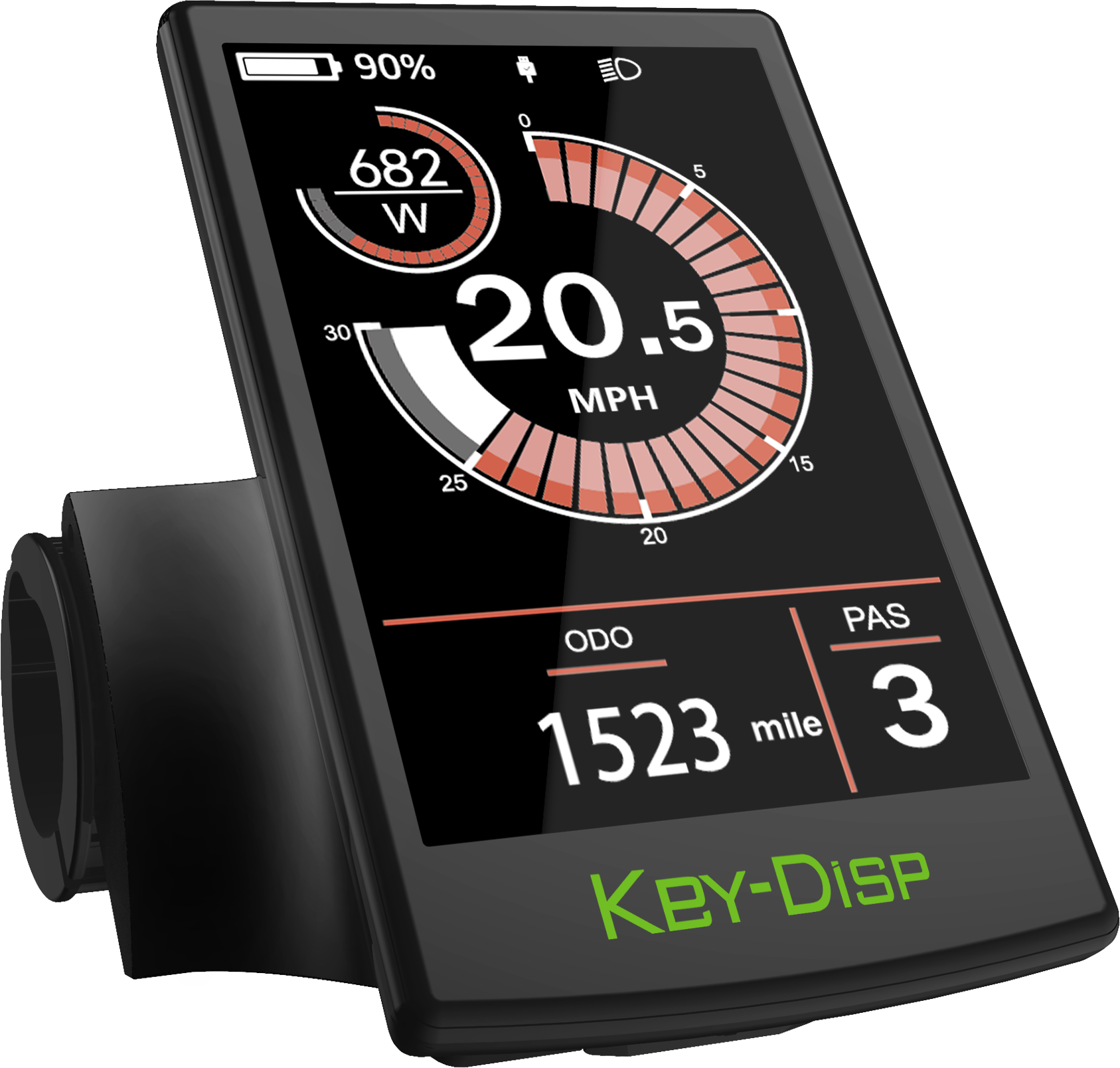

Ecran KD718


Les fonctions

L'écran COULEUR propose de nombreuses fonctions pour une utilisation pratique et facile.

Fonctions :

  • Jauge batterie
  • Vitesse
  • Distance journalière
  • Niveaux d'assistance

Paramétrages :

  • Vitesse limite
  • Diamètre de la roue
  • Nombre des niveaux d'assistance

L'interface

Ecran C965

Le comodo déporté

Le comodo déporté de l'écran COULEUR est équipé de 4 boutons :



  • ON/OFF
  • Plus +
  • Moins -
  • I

Recommandations

Attention : Ne pas brancher ou débrancher l'afficheur s'il est en marche.
Ecran C965

  • Éviter les chocs.

  • Protéger l'écran en cas d'utilisation prolongée sous la pluie.

  • Ne pas réinitialiser si l'afficheur ne fonctionne pas.

  • Contacter le SAV si l'afficheur ne fonctionne plus.

Installation

Important : veuillez respecter les couples de serrage. Il s'agit de pièces en plastique, un couple trop important peut endommager le matériel et cela n'est pas pris dans le cadre de la garantie contractuelle.

Ecran C965

Il existe deux possibilités d'installation du support, vers l'avant ou vers l'arrière : à vous de choisir la position qui s'adapte le mieux à votre utilisation.

Ecran C965

Le support peut s'adapter aux cintres de diamètre 22,2mm, 25,4mm et 31,8mm grâce aux 3 bagues d'adaptation fournies. Veuillez respecter les sens d'insertions (flèche verte).

Ecran C965

Le paramétrage standard


Important : avant toute chose, assurez-vous que les connexions sont bonnes.


Comment accéder au menu de paramétrage

Le vélo doit être à l'arrêt, la roue ne doit pas tourner. Appuyez sur le bouton [ON/OFF] pour allumer l'écran.

Pressez et maintenez appuyé les boutons [PLUS] et [MOINS] durant 2s pour accéder au menu de paramétrage.

L'écran apparaît alors ainsi :

Ecran COULEUR

DISPLAY SETTING : paramètres de base

A l'aide des boutons [PLUS] et [MOINS], positionnez-vous sur DISPLAY SETTING et appuyez sur la touche [I] pour rentrer dedans.




Remise à zéro du kilométrage partiel TRIP

Ce paramètre permet de réinitialiser la distance journalière. Appuyez sur [I], puis appuyez sur [PLUS] et [MOINS] pour sélectionner YES ou NO.

YES signifie que vous réinitialisez la distance journalière.

NO signifie que vous ne réinitialisez pas cette donnée.

Validez votre choix YES ou NO en appuyant sur [I].



TOGGLE UNIT

Ce paramètre permet de modifier l'unité de distance en kilomètre ou en mile.

Appuyez sur [PLUS] ou [MOINS] pour changer l'unité entre Imperial (miles) ou Metric (kilomètres).



WHEEL

Ce paramètre permet de modifier le diamètre de votre roue.

Appuyez sur [PLUS] ou [MOINS] jusqu'à ce que la dimension souhaitée apparaisse.

Appuyez sur [I] pour sauvegarder votre modification.



SPEED LIMIT

Ce paramètre permet de modifier la limite de vitesse de 11 à 41km/h.

Pour changer le paramétrage par défaut, appuyez sur [PLUS] ou [MOINS] jusqu'à obtenir la vitesse limite souhaitée.

Toute modification (à la hausse) de la vitesse limite de l'assistance électrique de votre kit annule la garantie de votre moteur.

Appuyez sur [I] pour sauvegarder votre modification.



SET VOLTAGE

Pour une batterie 48v : sélectionnez 48-1

Pour une batterie 36v : sélectionnez 36-1

Ne pas modifier les valeurs de tension internes prédéfinies dans chaque type de batterie.





ADVANCED SETTINGS : le paramétrage avancé

Si vous êtes dans les paramètres de base, allez sur BACK pour revenir à l'écran précédent et choisissez ADVANCED SETTINGS.



POWER SET

Ce paramètre permet de modifier le nombre de niveaux d'assistance.

Réglage par défaut : 0-5.

Pour changer le paramétrage par défaut, appuyez sur [PLUS] ou [MOINS] jusqu'à obtenir le nombre de niveaux d'assistance souhaité.

Appuyez sur [PLUS] ou [MOINS] pour changer le nombre de niveaux d'assistance. Il est possible de le régler de la façon suivante :

  • 0 – 3 : 3 niveaux d'assistance + le niveau zéro (pas d'assistance)
  • 1 – 3 : 3 niveaux d'assistance
  • 0 – 5 : 5 niveaux d'assistance + le niveau zéro (par défaut)
  • 1 – 5 : 5 niveaux d'assistance
  • 0 – 7 : 7 niveaux d'assistance + le niveau zéro
  • 1 – 7 : 7 niveaux d'assistance
  • 0 – 9 : 9 niveaux d'assistance + le niveau zéro
  • 1 – 9 : 9 niveaux d'assistance

Appuyez 6x sur I[] pour sauvegarder votre modification.

Remarque :

Nous livrons le kit avec un paramétrage à 5 niveaux :

  • Niveau 0 : pas d'assistance au pédalage, seul l'accélérateur fonctionne s'il est branché
  • Niveau 1 : assistance de 10% max
  • Niveau 2 : assistance de 20% max
  • Niveau 3 : assistance de 40% max
  • Niveau 4 : assistance de 75% max
  • Niveau 5 : assistance de 100%



CURRENT LIMIT

Ce paramètre permet de modifier le courant maximal du contrôleur.

La valeur peut être modifiée de 7 à 22A.

Réglage par défaut :

  • 22A pour les kits Offroad et Speed
  • 15A pour le kit Balade

Pour changer le paramétrage par défaut, appuyez sur [PLUS] ou [MOINS] jusqu'à obtenir le courant maximal souhaité.

Appuyez sur [I] pour sauvegarder votre modification.




ASSISTANT NUM

Ce paramètre permet de régler la sensibilité du Pedelec.

La valeur peut être modifiée de 1 à 12.

Réglage par défaut : 12.

Pour changer le paramétrage par défaut, appuyez sur [PLUS] ou [MOINS] jusqu'à obtenir le courant maximal souhaité.

Appuyez sur [I] pour sauvegarder votre modification.



SPEED SENSOR

Ce paramètre permet de rafraîchir plus ou moins rapidement l'affichage de la vitesse

Réglage par défaut : 1.

La valeur peut être modifiée de 1 à 12. En 1, la vitesse se rafraîchit moins vite. En 12, la vitesse affichée se rafraîchit beaucoup plus souvent.

Pour changer le paramétrage par défaut, appuyez sur [PLUS] ou [MOINS] pour faire la modification.

Appuyez sur [I] pour sauvegarder votre modification.



SLOW START

Réglage de la sensibilité du capteur de vitesse.

Réglage par défaut : 0.

Le réglage 0 correspond à une accélération franche, le réglage 3 correspond à une accélération douce au démarrage uniquement.



LCD LUMINANCE

LCD LUMINANCE représente la luminosité du rétroéclairage.

La valeur peut être modifiée de 10 à 100%.

Pour changer le paramétrage par défaut, appuyez sur [PLUS] ou [MOINS] jusqu'à obtenir le niveau de luminosité souhaité.

Appuyez sur [I] pour sauvegarder votre modification.



PASSWORD

Ce paramètre représente le mot de passe.

Vous devez d'abord choisir si vous voulez un mot de passe [ON] ou pas [OFF].

Si vous choisissez de mettre un mot de passe, vous devez alors rentrer les 4 chiffres de votre choix en utilisant [PLUS] et [MOINS].

ATTENTION : si vous perdez votre mot de passe, nous ne serons pas en mesure de débloquer votre écran.

Le mot de passe vous sera toujours demandé ensuite à l'allumage du kit.



FAQ

Question: Pourquoi l'afficheur ne s'allume pas?

Réponse : Vérifiez si les connecteurs sont bien branchés. Appuyez de nouveau sur I.

Si cela ne fonctionne pas, contactez le SAV.


Question: Que faire lorsqu'un code d'erreur s'affiche ?

Réponse : Référez-vous à la liste des codes d'erreur.

Éteignez le système (appuyez sur [ON]), débranchez l'écran LCD, attendez 2mn puis reconnectez l'écran sur le connecteur étanche prévu à cet effet.

Mettez le système sous tension (appuyez sur [ON]), cela doit réinitialiser et corriger l'erreur.

Si cela ne fonctionne pas, contactez le SAV.
