Guide d'utilisation de l'écran LCD EKD01

Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou  + [ R ] (Mac) pour mettre à jour les images de ce document

Ecran C965 pour moteurs BBS Bafang 01 ou 02

Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés


Avant de commencer

Support technique

Nous apportons tous les efforts possibles à la rédaction de cette documentation. Malgré cela, il se peut que certains points techniques restent dans l'ombre ou que le fonctionnement du matériel diffère du guide suite à une nouvelle version du firmware.

Pour toutes questions, notre Support Technique se fera un plaisir de vous accompagner.  Vous pouvez le joindre directement depuis votre espace personnel à partir de la rubrique Support et SAV

Facile, moins de 2mn pour ouvrir un ticket

Pour améliorer la qualité et la rapidité du service, nous avons besoin que vous décrivez brièvement les symptômes. Plus c'est clair, plus le traitement sera rapide.

Ouvrez un dossier auprès de notre Assistance technique, un technicien vous contactera dans les meilleurs délais.

Apparence et taille

L'afficheur EDK01 est en ABS noir, la fenêtre de l'afficheur est en acrylique renforcé, la résistance est équivalente au verre trempé.

Il est capable de fonctionner à des températures comprises entre -20 et +70℃.

Dimensions hors tout du boîtier (L x l x ép ) : 90 x 50,5 x 12,5mm.

Apparence du LCD C965

Les fonctions

Le EKD01 propose de nombreuses fonctions pour une utilisation pratique et facile. Gros point positif : il est en français !

Fonctions :

  • - Vitesse
  • - Unité de distance
  • - Jauge de batterie
  • - Rétro-éclairage (s'allume automatiquement)
  • - Niveau d'assistance
  • - Bluetooth en option
  • - Réglage de la luminosité du rétro-éclairage
  • - Puissance consommée instantanée
  • - Indicateur Kilométrage
  • - Indicateur de code d'erreur
  • - Affichage de la température
  • - Capteur de luminosité

Paramétrages :

  • - Vitesse limite
  • - Diamètre de la roue
  • - Nombre des niveaux d'assistance

L'interface

Interface de l'écran LCD C965 pour moteurs BBS Bafang

La commande

La commande intégrée à l'écran possède trois touches : on/off, plus +, moins -

Recommandations

Attention : Ne pas brancher ou débrancher l'afficheur s'il est en marche.

recommandations
    • - Éviter les chocs.
    • - Protéger l'écran en cas d'utilisation prolongée sous la pluie.
    • - Ne pas réinitialiser si l'afficheur ne fonctionne pas.
    • - Contacter le SAV si l'afficheur ne fonctionne plus.

        Installation

        Important : veuillez respecter les couples de serrage. Il s'agit de pièces en plastique, un couple trop important peut endommager le matériel et cela n'est pas pris dans le cadre de la garantie contractuelle.

        couple-serrage-c965

        Il existe deux possibilités d'installation du support, vers l'avant ou vers l'arrière : à vous de choisir la position qui s'adapte le mieux à votre utilisation.

        installation-c965

        Le support peut s'adapter aux cintres de diamètre 22,2mm, 25,4mm et 31,8mm grâce aux 3 bagues d'adaptation fournies. Veuillez respecter les sens d'insertions (flèche verte).

        support-c965

        Les différentes fonctions

        Marche/Arrêt

        Pour allumer le système électrique, maintenez appuyé le bouton ON OFF jusqu'à ce que l'écran s'allume.

        Pour éteindre, maintenez appuyé le bouton ON OFF jusqu'à que l'écran s'éteigne.

        L'écran s'éteindra automatiquement après 10mn d'inactivité (réglage par défaut).


        Mode piéton

        Appuyez longuement sur le bouton MOINS, pour démarrer le mode piéton et maintenez le bouton appuyé. Un piéton apparaîtra à la place du niveau d'assistance. Le vélo se déplacera à une vitesse maximum de 6km/h.

        Pour désactiver le mode piéton, il suffit de relâcher le bouton.

        Cette fonction peut être utilisée uniquement si vous poussez le vélo. Ne restez pas en selle en mode piéton. Vous risqueriez d'endommager le vélo.

        mode_pi_ton

        Niveaux d'assistance

        L'écran permet de gérer plusieurs niveaux de puissance. Appuyez sur PLUS ou MOINS pour augmenter ou diminuer les niveaux.

        niveaux_assistance_EDK01

        Eclairage

        Appuyez longuement sur PLUS pour allumer votre éclairage. Appuyez de nouveau longuement sur PLUS pour l'éteindre. Le phare apparaît et disparaît en haut à gauche de l'écran :

        Rétro-éclairage C965 pour moteur BBS Bafang

        Le paramétrage CONFIG ECRAN

        Important : avant toute chose, assurez-vous que les connexions sont bonnes.

        Appuyez sur ON OFF pour allumer votre écran. Rappuyez brièvement sur ON OFF pour accéder au menu. Puis allez dans CONFIG ECRAN/DISPLAY SETTING


        Appuyez sur les boutons PLUS et MOINS pour passer d'un paramètre à un autre. Appuyez sur ON OFF pour entrer dans un paramètre. (Pour sortir, placez le curseur sur SORTIE et appuyez de nouveau sur ON OFF.)

        L'écran quittera le mode paramétrage au bout de 10s d'inactivité.


        Dans CONFIG ECRAN, la séquence de paramétrage est la suivante : l'unité de distance, le délai de mise en veille, la remise à zéro du compteur, la luminosité du rétro-éclairage, le nombre de niveaux d'assistance.

        Paramétrage standard d'un kit BBS

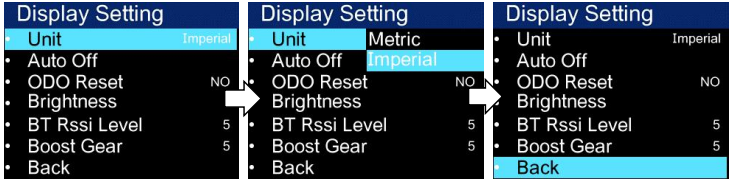

        Réglage de l'unité de distance KM ou Mile

        Entrez dans les paramètres, sélectionnez UNITE/UNITS, appuyez sur PLUS ou MOINS pour changer l'unité entre Km ou Mile


        kmmiles

        Réglage du délai de mise en veille automatique

        Allez dans le paramètre MISE EN VEILLE AUTO/AUTO OFF et sélectionnez le délai de mise en veille automatique souhaité (de 1 à 10mn). Cliquez sur PAS DE VEILLE si vous ne souhaitez pas de mise en veille automatique.

        miseenveille

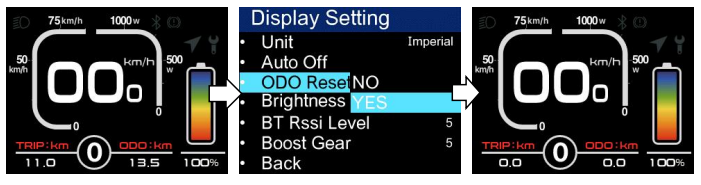

        Remise à zéro du kilométrage

        Allez dans le paramètre REINITIALISATION DE L'ODO/ODO RESET et sélectionnez OUI ou NON. La remise à zéro se fait automatiquement à 655km (selon arrivages).

        Depuis l'écran initial, lorsque vous appuyez simultanément sur PLUS et MOINS vous remettez le compteur à zéro également.

        Remise à zéro LCD C965

        Réglage du rétro-éclairage

        Dans le paramètre LUMINOSITE/BRIGHTNESS appuyez sur PLUS ou MOINS pour ajuster la luminosité en pourcentage.

        Réglage rétro-éclairage LCD C965

        Réglage du niveau de BT RSSI

        Cette mesure représente le niveau de qualité du signal Bluetooth. Vous pouvez le régler de 1 à 5.

        Réglage des niveaux d'assistance

        Dans le paramètre REGLAGE DES VITESSES/BOOST GEAR choisissez 3 (niveau 0 à 3), 5 (niveau 0 à 5) ou 9 (niveau 0 à 9.).

        Nous livrons le kit avec un paramétrage de 5 niveaux par défaut.

        Niveau 0 : pas d'assistance au pédalage, seul l'accélérateur fonctionne s'il est branché

        Niveau 1 à Niveau 5 : assistance de 20% à 100%

        Si vous choisissez un paramétrage de l'assistance sur 9 niveaux, l'assistance sera échelonnée de 20% à 100% sur 9 niveaux.

        Lorsque vous allumerez l'assistance, le niveau par défaut sera le 1.

        Pendant le rodage ou dans les longues montées (>5mn), il ne faut pas dépasser le niveau 3 avec le PEDELEC pour ne pas endommager le moteur et la batterie.

        Remarque : l'accélérateur ne permet de doser QUE la vitesse. Quelque soit le niveau d'assistance que vous aurez sélectionné au niveau de l'écran LCD (niveau 1 à 5), vous aurez 100% de puissance disponible immédiatement.

        Km ou Mile LCD C965

        Le paramétrage CONFIG VELO

        Dans CONFIG VELO, la séquence de paramétrage est la suivante : diamètre de jante, vitesse max, infos écran, codes erreurs, jauge batterie.

        Réglage du diamètre de jante

        Retournez au menu précédent et aller dans CONFIG VELO. Puis Dans le paramètre TAILLE DE ROUE/WHEEL SIZE, entrez le mot de passe 2020 (ce mot de passe ne peut pas être modifié). Modifiez le diamètre de votre jante de 16p à 29p.

        Réglage délai mise en veille auto

        Réglage de la vitesse max

        Dans le paramètre VITESSE MAX/SPEED LIMIT, entrez le mot de passe 2020 (ce mot de passe ne peut pas être modifié). Modifiez le diamètre de votre jante de 0 à 99km/h.

        Attention, cette modification se fait sous votre entière responsabilité.

        speed_limit

        Code erreur

        Dans le paramètre CODE D'ERREUR/ERROR CODE, vous pouvez consulter tous vos codes erreurs (jusqu'à 10 maximum). Le E-CODE 0 est le plus récent. Le chiffre 00 indique qu'il n'y a pas d'erreur.

        Réglage affichage puissance LCD C965

        Affichage niveau batterie : en pourcentage ou en voltage

        Dans le paramètre INDICATEUR BATTERIE/BATTERY STYLE, vous pouvez choisir de voir apparaître le niveau de la batterie sous forme de pourcentage ou de voltage. Ceci a été paramétré par notre équipe, vous n'avez pas besoin de le modifier.

        POURCENTAGEVOLTAGE

        Retour au menu de base

        Dans le menu de base, config écran, config vélo, langues, thèmes, mot de passe, bluetooth, réinitiation de la configuration d'usine.

        Langue de votre écran

        L'écran EKD01 est disponible en 8 langues. Allez dans le paramètre LANGUE/LANGUAGE et choisissez votre langue.

        langue

        Le thème

        L'écran EKD01 offre 4 thèmes/couleurs différents. Allez dans THEME et choisissez entre les 4 possibilités.

        theme

        Mot de passe

        Dans le paramètre MOT DE PASSE/PASSWORD entrez le mot de passe par défaut : 0000. Ensuite vous pouvez choisir d'activer ou désactiver cette fonction (ON ou OFF).


        password

        Pour mettre en place un nouveau mot de passe, cliquez sur REINITIALISER MDP/RESET PASSWORD.

        - 'Please enter your old password' apparaît : entrez l'ancien 0000.

        - Puis 'please enter your password' apparaît : entrez le nouveau mot de passe.

        - Il faudra ensuite confirmer ce mot de passe à nouveau.

        motdepasse2

        Activer le Bluetooth (en cours de construction)

        Le paramètre BLUETOOTH UNLOCK est désactivé par défaut.

        Entrez dans le paramètre, sélectionnez ON ou OFF, ON signifiant que vous l'activez.

        Si vous n'avez pas encore l'application sur votre Smartphone, un QR code apparaîtra sur l'écran LCD.

        bluetooth

        Une fois appairé, l'indicateur Bluetooth va automatiquement apparaître sur l'écran.


        Infos application :

        Android SDK 9 and above
        Domestic: https://www.pgyer.com/LST2 Abroad:
        https://apkpure.com/cn/bikego/com.huiye.ebike
        IOS SDK 12 and above
        https://apps.apple.com/cn/app/bikego/id1615694432

        bluetooth2
        bluetooth3
        bluetooth4

        Entrez dans l'interface de navigation pour sélectionner une destination et lorsque vous commencez à pédaler, l'écran apparaît comme ci-dessous. La navigation en temps réel nécessite un abonnemement.

        resultatbluetooth

        Vous verrez alors apparaître combien de kilomètres il vous reste jusqu'à destination, une flèche pour vous indiquer dans quelle direction tourner à la prochaine intersection, etc...

        Rétablir la configuration d'usine

        Appuyez brièvement sur le bouton ON OFF pour entrer dans le menu.

        Appuyez de nouveau sur ON OFF pour entrer dans REINITIALISER PARAMETRES/RESET FACTORY. Sélectionnez CONFIRMEZ/CONFIRM. Après un appui bref sur le bouton ON OFF l'écran redémarre avec les paramètres d'usine.


        Voici la liste des codes d'erreur :

        Écran EKD01

        ekd01
        Code erreurDescription
        4L'accélérateur ne revient pas à sa position initiale
        5Défaut de l'accélérateur
        7Protection surtension
        8Défaut du capteur hall du moteur
        9Défaut du câble de phase du moteur
        11Défaut du capteur de température du contrôleur
        12Défaut du capteur de courant
        13Défaut de température de la batterie
        14Défaut de température du moteur
        21Défaut du capteur de vitesse
        22Défaut de communication du BMS
        30Défaut de communication

        L'assistance du vélo électrique cessera de fonctionner en cas de défaillance du système. L'assistance redémarrera uniquement lorsque le problème sera résolu et que le symbole du code d'erreur aura disparu.

        AIDE EN LIGNE POUR LA RESOLUTION DES CODES ERREUR

        ==> Pour savoir ce qu'il faut faire en fonction du code erreur affiché à l'écran, suivez notre guide d'aide au diagnostic


        Recommandation d'utilisation de la batterie et du kit
