Guide d'installation du kit Magic Pie v2
Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou
+ [ R ] (Mac) pour mettre à jour les images de ce document
Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés
Table des matières
Avant de commencer
Ouverture du colis
Installation du moteur
Installation du poste de pilotage
Installation du contrôleur
Installation de la batterie
Mise en place et fixation de la câblerie
Raccordement du contrôleur sur les accessoires, le moteur et la batterie
Comment utiliser votre kit Cycloboost
Comment optimiser l'utilisation de votre kit
Quelques précisions sur la consommation électrique
Entretien électrique
Entretien mécanique
Lavage, stockage, transport
Attention aux risques de surchauffe
Garantie contractuelle
Analyse des pannes
Bien lire nos Recommandations d'utilisation !
Support technique
Nous apportons tous les efforts possibles à la rédaction de cette documentation. Malgré cela, il se peut que certains points techniques restent dans l'ombre ou que le fonctionnement du matériel diffère du guide suite à une nouvelle version du firmware.
Pour toutes questions, notre Support Technique se fera un plaisir de vous accompagner. Vous pouvez le joindre directement depuis votre espace personnel à partir de la rubrique Support et SAV
Facile, moins de 2mn pour ouvrir un ticket
Pour améliorer la qualité et la rapidité du service, nous avons besoin que vous décrivez brièvement les symptômes. Plus c'est clair, plus le traitement sera rapide.
Ouvrez un dossier auprès de notre Assistance technique, un technicien vous contactera dans les meilleurs délais.
Ouverture du colis
Vous trouverez dans votre carton les éléments suivants* :
Le moteur Magic Pie V2 rayonné dans une jante :

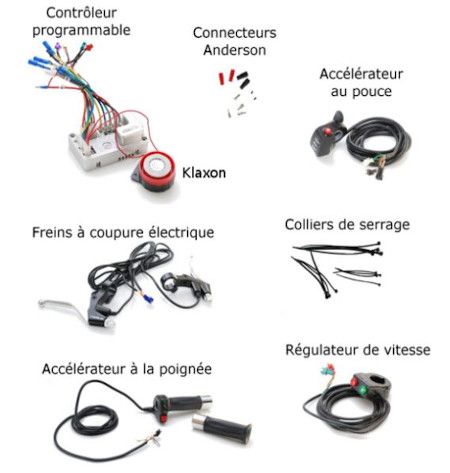

Le contrôleur programmable et tous les accessoires :
*Photos non contractuelles, configuration selon choix de l'utilisateur
Installation du moteur

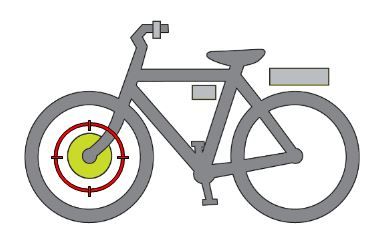

Installation d'un moteur roue avant
Important :
Une roue mal vissée peut casser vos becs de fourches, causer un arrachement au niveau du câble de puissance ou une chute du cycliste.
Cycloboost n'est pas responsable d'un mauvais montage, vérifiez bien votre montage et votre serrage.
Mettez une protection sur le sol et retournez le vélo pour faciliter l'installation.
Posez l'axe de la roue dans les becs de fourche. Vous pouvez écarter (sans risque) votre fourche de 2 ou 3mm pour faciliter l'insertion du moteur.
Si l'axe du moteur ne rentre pas dans les becs de fourche, vous pouvez limer légèrement l'axe sur les méplats.
Avant de visser votre roue, assurez-vous que la roue est centrée sur la fourche et que les rondelles de reprise de couple soient prises dans les becs de fourches.

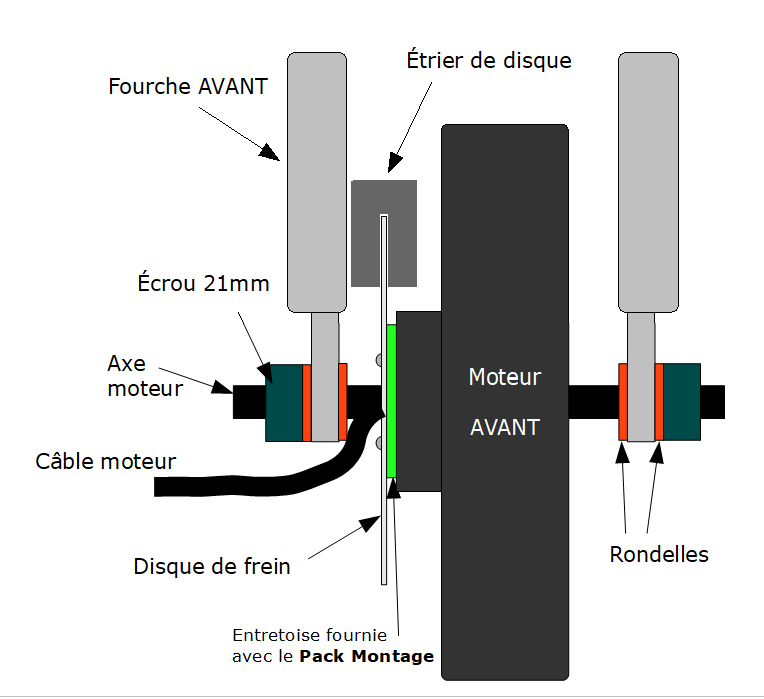

Il sera peut-être utile de déplacer les rondelles (entretoises) pour avoir un centrage optimal.

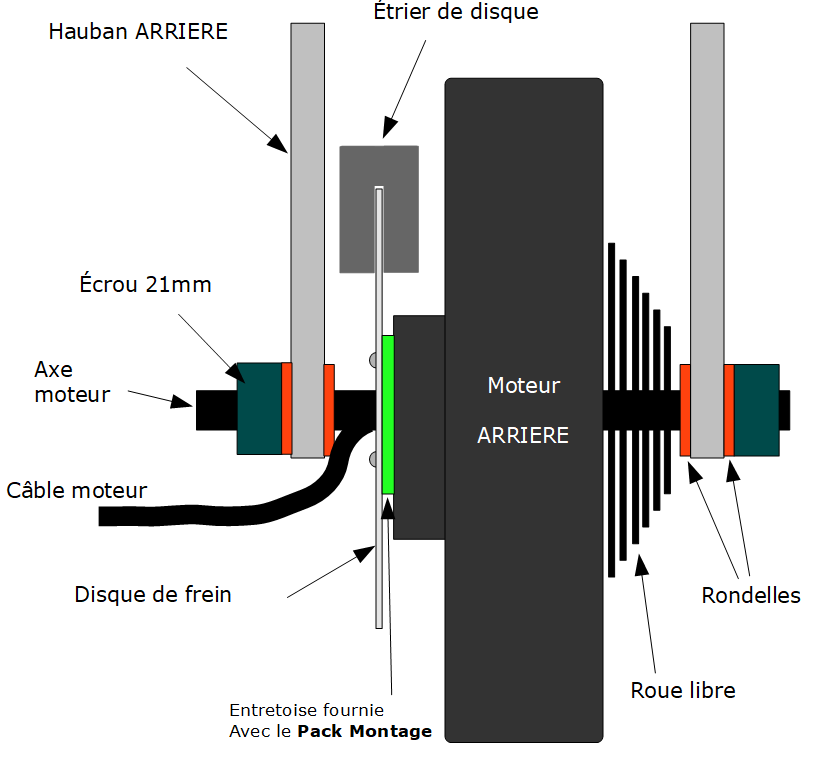

Vissez votre roue uniquement à l'aide d'une clé plate de 21 : lors du serrage, serrez petit à petit de chaque côté du moteur à tour de rôle pour éviter que le moteur ne se déplace dans les becs de fourche.
Nous recommandons fortement l'installation de 2 torques arms pour renforcer les becs de fourches et les haubans des vélos (moteur arrière).

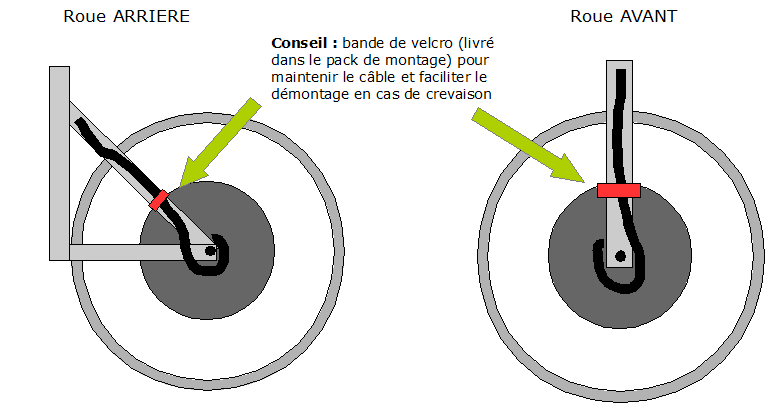

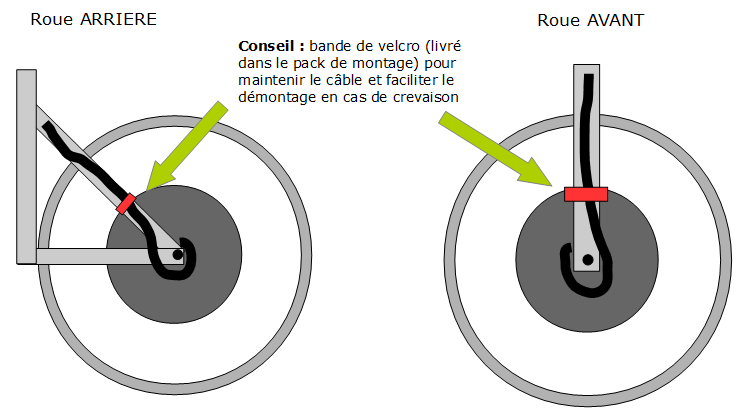

Conseil de mise en place du câble moteur

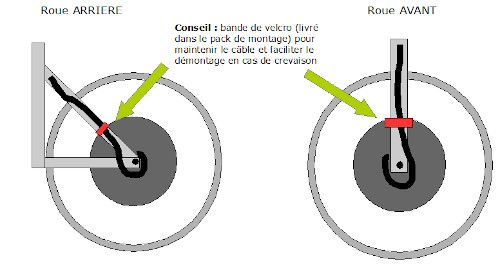

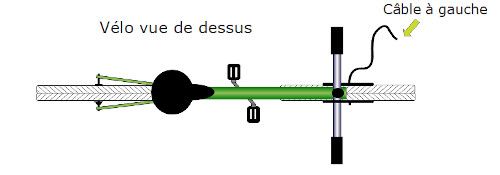

Le câble moteur doit être fixé comme indiqué sur les schémas : il faut faire une boucle vers le bas et laisser un peu de « mou ».
Le câble ne doit pas être tendu pour éviter d'endommager la gaîne extérieure. En cas de pluie, l'eau s’écoulera naturellement vers le bas.
Installation d'un moteur roue arrière
Important :
Une roue mal vissée peut endommager le cadre, causer un arrachement au niveau du câble de puissance ou une chute du cycliste. Cycloboost n'est pas responsable d'un mauvais montage, vérifiez bien votre montage et votre serrage.
Cycloboost n'est pas responsable d'un mauvais montage, vérifiez bien votre montage et votre serrage.
Installation d'un moteur roue arrière
Mettez une protection sur le sol et retournez le vélo pour faciliter l'installation.
Posez l'axe de la roue dans les becs de cadre. Vous pouvez écarter les haubans du cadre de 2 ou 3mm pour faciliter l'insertion du moteur.
Si l'axe du moteur ne rentre pas dans les becs de cadre, vous pouvez limer légèrement l'axe sur les méplats.
Avant de visser votre roue, assurez-vous que la roue soit centrée et que les rondelles de reprise de couple soient prises dans les becs de cadre.
Il sera peut-être utile de déplacer les rondelles (entretoises) pour avoir un centrage optimal.
Vissez votre roue uniquement à l'aide d'une clé plate de 21 : lors du serrage, serrez petit à petit de chaque côté du moteur à tour de rôle pour éviter que le moteur ne se déplace dans les becs de cadre.
N'oubliez pas de positionner la chaîne avant de visser votre roue.
Remarque : si vous aviez plus de 6 vitesses d'origine, il faudra changer la manette de changement de vitesse (conseillé) ou régler la transmission.
Dans le 2ème cas, il faut régler les butées de fin de course du dérailleur pour ne conserver que les 6 vitesses de la roue libre du kit Magic/Smart Pie.
Nous recommandons fortement l'installation de 2 torques arms pour renforcer les becs de fourches et les haubans des vélos (moteur arrière) .
Conseil de mise en place du câble moteur

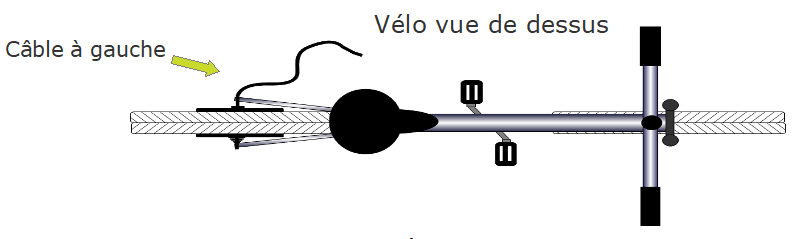

Le câble moteur doit être fixé comme indiqué sur les schémas : il faut faire une boucle vers le bas et laisser un peu de « mou ».
Le câble ne doit pas être tendu pour éviter d'endommager la gaîne extérieure. En cas de pluie, l'eau s’écoulera naturellement vers le bas.
Installation du poste de pilotage
Démontage du poste de pilotage d'origine

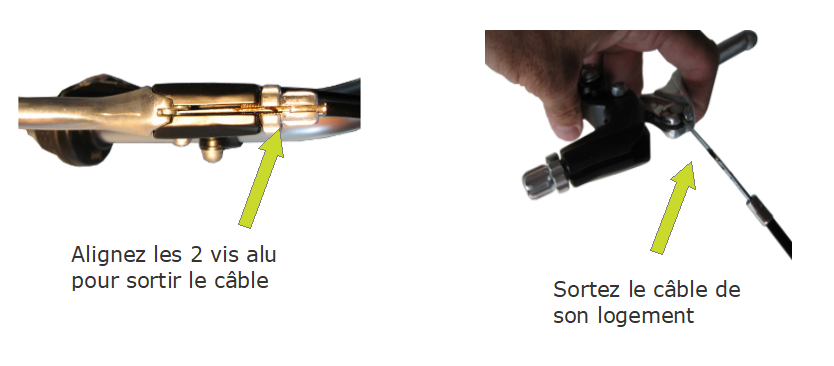

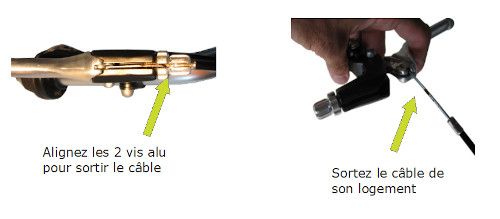

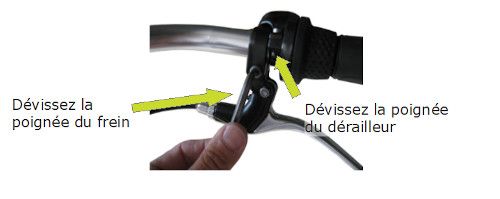

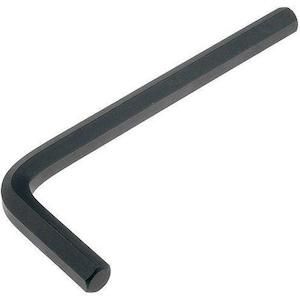

Enlevez vos poignées caoutchouc, les poignées de freins d'origine et les commandes des dérailleurs avant et arrière à l'aide d'une clé Allen :

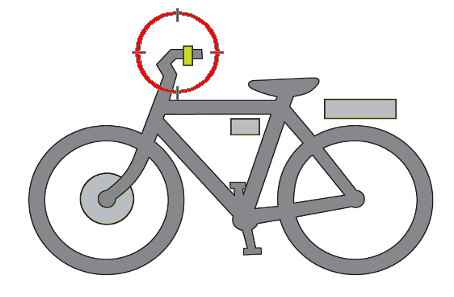

Installation du nouveau poste de pilotage
Important : si vous installez l'accélérateur version poignée, vous ne pourrez peut-être pas utiliser la commande de changement de vitesse et l'accélérateur poignée avec la même main.

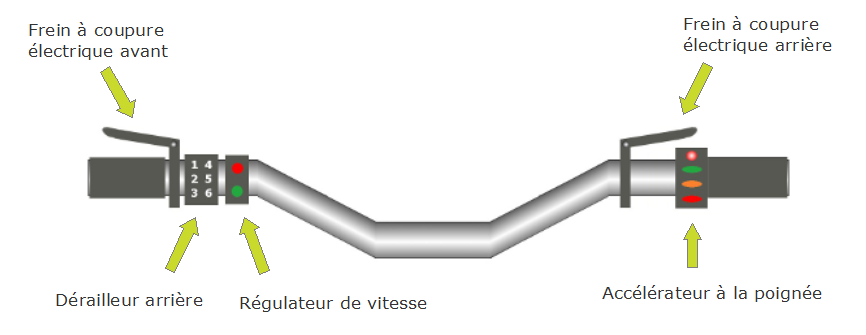

Exemple d'aménagement avec un accélérateur à la poignée :
Dans cet exemple, la commande du dérailleur avant a été supprimée.

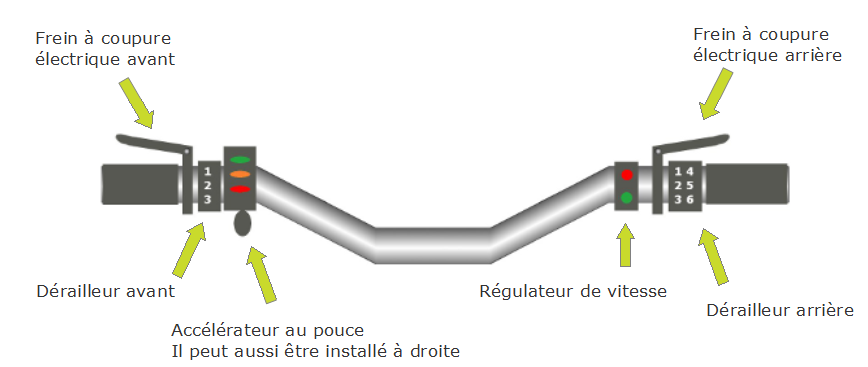

(Recommandé) Exemple d'aménagement avec un accélérateur au pouce :
Après avoir positionné les différentes commandes, serrez-les à l'aide des clés Allen et mettez les câbles de freins V-brake dans les nouvelles poignées de freins.

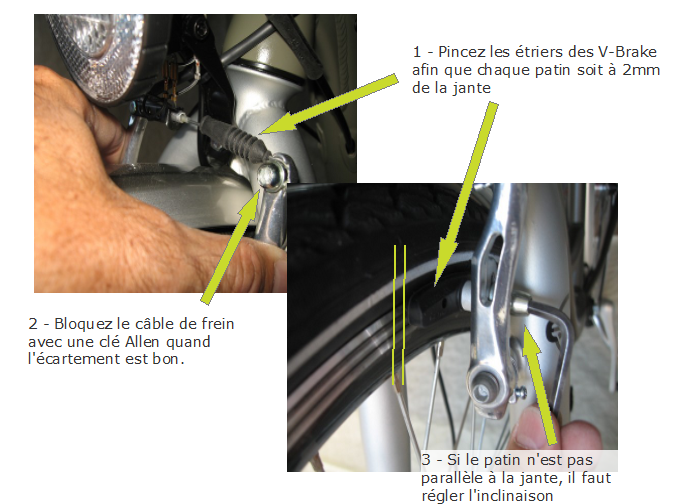

Remarque : les freins à coupure électrique ne sont pas obligatoires pour le fonctionnement du kit. Il s'agit d'une sécurité supplémentaire.
Installation du contrôleur
Bien choisir l'emplacement du contrôleur
Vous pouvez installer le contrôleur dans une sacoche de cadre, de selle ou de guidon.
La sacoche doit protéger le contrôleur et la connectique de la pluie et des projections d'eau.
En cas de pluie importante, prévoir une capote étanche pour le sac ou la boîte contenant le contrôleur, si nécessaire.
Recommandations sur l'emplacement du contrôleur
En utilisation normale, le contrôleur chauffe : ne pas mettre le contrôleur dans une boîte, une sacoche ou un sac trop petit et hermétique. If faut prévoir suffisamment d’espace (20x10x10cm minimum) et des ouvertures pour que la chaleur dissipée par le contrôleur puisse s’évacuer.
Le contrôleur doit être ventilé en permanence. Le sac ou la sacoche contenant le contrôleur doit rester suffisamment ouvert si besoin pour créer un flux d'air.
Astuce : à l'aide d'un fer à souder, vous pouvez faire des petits trous dans la sacoche du contrôleur pour l'évacuation de la chaleur. Pas de soucis en cas de pluie si quelques gouttes passent à travers les mailles, il faut juste éviter d'immerger entièrement le contrôleur dans l'eau.

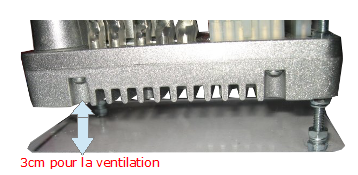

La partie inférieure rainurée du contrôleur doit être ventilée et ne doit surtout pas reposer directement contre le sac ou la sacoche. Prévoir au moins 3cm (voir photo ci-jointe) pour la ventilation du radiateur du contrôleur.
Installation de la batterie
La batterie peut se fixer à l’arrière sur le porte-bagage, sur le cadre (batterie trapèze), dans une sacoche, un sac à dos ou un top-case (batterie PVC).
Quelle que soit la solution que vous choisissez, la batterie doit être protégée des chocs et doit faire parfaitement corps avec le vélo.
A ce stade de l'installation du kit, la batterie doit être simplement fixée au vélo, elle n'est pas encore raccordée électriquement au contrôleur. Nous décrivons au chapitre 8 comment réaliser le câble d'alimentation et brancher la batterie au contrôleur.

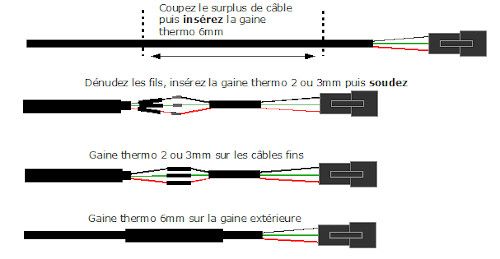

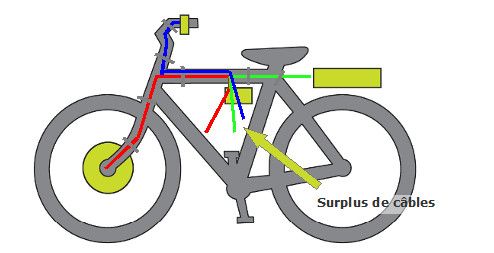

Que faire du surplus de câble ?

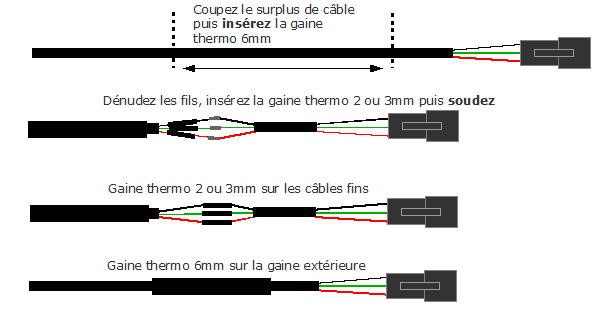

Si vous avez assez de place, vous pouvez l'enrouler et le glisser dans la sacoche avec le contrôleur. Dans le cas contraire, il faut couper le surplus, ressouder et mettre de la gaine thermo-rétractable :
Raccordement du contrôleur sur les accessoires, le moteur et la batterie
Détails et fonctions des connecteurs sur le contôleur

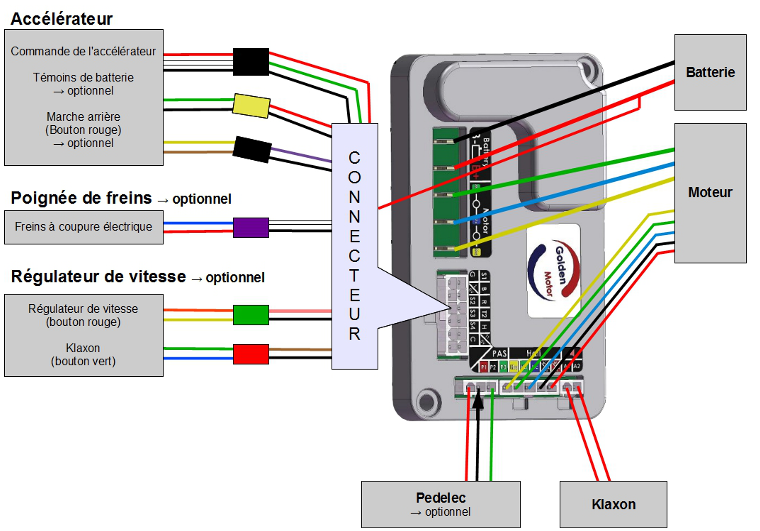

Raccordement des accessoires
Connexion du moteur sur le contrôleur
- connecteur 6 broches en plastique blanc (capteur à effet Hall)
- 3 fils des phases du moteur (jaune, vert, bleu)
Connexion de l'accélérateur sur le contrôleur

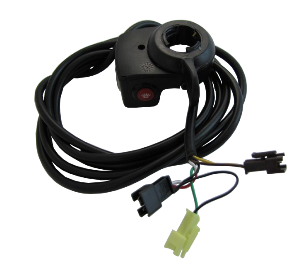

- connecteur noir 3 fils (accélérateur)
- connecteur jaune (témoin de batterie) *
- connecteur noir 2 fils (bouton rouge) *
* Le branchement de ces connecteurs n'est pas obligatoire pour le fonctionnement du kit.
Optionnel : Connexion des freins à coupure électrique sur le contrôleur
- connecteur bleu (violet côté contrôleur)
Compatible avec tous les freins à câble. Le branchement de cet accessoire n'est pas obligatoire pour le fonctionnement du kit.
Optionnel : Connexion régulateur de vitesse sur le contrôleur
- connecteur vert (régulateur de vitesse)
- connecteur rouge (klaxon)
Le branchement de cet accessoire n'est pas obligatoire pour le fonctionnement du kit.

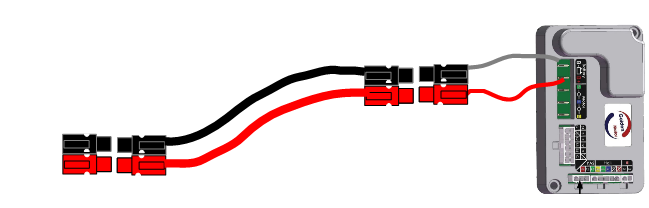

Raccordement de la batterie sur le contrôleur
Attention de bien respecter la polarité.
Nota : le guide d'installation des connecteurs Anderson est en libre accès sur notre site.
Programmation des contrôleurs (facultatif)
La programmation des contrôleurs est facultative. Cycloboost livre les kits avec la bonne programmation, vous pouvez donc utiliser le kit avec les performances maximums sans avoir besoin de faire des réglages supplémentaires. Toute modification de la programmation du kit s'effectue sous votre entière responsabilité et notamment la programmation de la régénération.
Par défaut , nous paramétrons la régénération à 0% pour éviter les problèmes de surcharge de la batterie et de surchauffe du contrôleur.
Les pannes liées à une programmation non adaptée à l’utilisation du véhicule n'entrent pas dans le cadre de la garantie contractuelle.
Réglages
Cette étape est très importante car le freinage est un élément de sécurité capital sur un vélo. Vous ne devriez pas rencontrer de difficultés si votre roue est bien centrée.
Si vous rencontrez des difficultés à cette étape, n'hésitez pas à vous rapprocher d'un professionnel (vélociste ou grande marque).
Vous avez terminé, bravo. Il ne vous reste plus qu'à brancher la batterie sur le contrôleur pour aller tester votre vélo électrique.
Pour cela, appuyez ou tournez doucement l'accélérateur tout en pédalant pour accompagner le mouvement, et c'est parti !
Comment utiliser votre kit Cycloboost
Les risques liés à la régénération
Les moteurs à entraînement direct (Magic Pie, Smart Pie, Transporteur) régénèrent en descente et au freinage : cela signifie qu'ils produisent du courant qui est directement injecté dans la batterie et qui risque de l'endommager fortement. Veuillez consulter les risques liés à la régénération dans notre FAQ.
Important
Un vélo électrique est avant tout un vélo. C'est l'association de la force musculaire ET électrique qui permet d'obtenir un bon rendement de votre moteur donc une bonne utilisation.
Nous recommandons vivement de pédaler lors de l'utilisation du vélo sur le plat mais aussi et surtout au démarrage et dans les côtes. Les kits moteurs électriques ne doivent pas être utilisés comme un scooter : un pédalage régulier, le choix de la bonne transmission (plateaux et vitesses) et de la bonne vitesse de roulage sont indispensables au bon fonctionnement du kit.
Pour les trottinettes, nous recommandons de pousser avec la jambe pour aider le moteur dans les situations difficiles et au démarrage.
Si le kit est trop fortement sollicité, vous risquez de « griller » l'électronique du kit ou de la batterie
La gestion des vitesses
Pour bénéficier du meilleur rendement du moteur et ne pas faire surchauffer l'électronique de votre kit, vous devez adapter votre rapport de transmission à la vitesse de votre pédalage et éviter les croisements de chaîne.
Si vous moulinez trop vite (>100 tour/minute), vous allez augmenter votre fréquence cardiaque et vous risquez de vous essouffler, il faut alors passer sur un pignon plus petit.
Inversement, si vous forcez trop et ne moulinez pas assez vite, vous allez fatiguer et tétaniser vos muscles, il faut alors passer sur un pignon plus grand.
Quelques exemples concrets
- Sur le plat à 25km/h, un bon rapport est obtenu avec le grand plateau de 44 dents et le pignon de 21 dents.
- Dans une côte à 20% à 10km/h, un bon rapport est obtenu avec le petit plateau de 32 dents et le pignon de 32 dents.
- Sur le plat (sur circuit fermé) à 40km/h, un bon rapport est obtenu avec le grand plateau de 44 dents et le pignon de 12 dents.
Nous détaillons précisément la gestion des vitesses dans le chapitre 4.
Quelques rappels sur le passage des vitesses et des plateaux
IMPORTANT
Il ne faut pas appuyer fortement sur les pédales lors du changement de vitesse ou de plateau : il faut anticiper et changer de vitesse ou de plateau avant d'exercer un effort puissant.
Pédalez en douceur (mollement) sans forcer et lorsque la vitesse ou le plateau a fini de passer, vous pouvez pédaler normalement.
Le passage des vitesses et des plateaux doit toujours se faire en douceur, sans bruit ni craquement.
Si ce n'est pas le cas, il faut s’entraîner sur le plat à vitesse réduite (entre 10 et 20km/h), c'est beaucoup plus facile.
Comment éviter de faire chauffer le moteur :
Un moteur tourne dans le bon régime quand il fait peu de bruit. Si le moteur fait un bruit trop aigu ou trop grave c'est qu'il force trop : il faut donc adapter la vitesse, l'assistance au pédalage et le réglage de la transmission à la situation.
Il ne faut pas chercher à garder la vitesse que vous avez sur le plat dans une forte montée au risque de consommer beaucoup d'énergie sans le sentir et de faire chauffer le moteur.
Avec un peu d’entraînement, on arrive facilement à trouver la bonne combinaison et on prend vite goût au pilotage.
Important : il ne faut pas faire forcer le moteur inutilement. Si vous n'arrivez pas à monter une côte très importante malgré votre pédalage, il ne faut pas n'insister, mettez le pied à terre.
Les risques d'une mauvaise utilisation
Si vous ne respectez pas les recommandations d'utilisation, vous risquez de faire surchauffer le moteur, l'électronique du kit et de la batterie (déséquilibrage des cellules).
Comment optimiser l'utilisation de votre kit Cycloboost
Votre kit trouvera sa pleine mesure avec le bon rapport de transmission et le bon dosage d'accélération.
Si vous n'avez pas l'habitude de gérer la transmission voici quelques petits conseils pour apprivoiser la technique.
Le petit braquet
Mettez « tout à gauche », c'est à dire la chaîne sur le petit plateau et le grand pignon : c'est la configuration qui permet d'avoir le plus de couple. Idéal pour les démarrages en côte et les très fortes côtes.
Pédalez puis accélérez, vous constaterez que l'association kit + puissance musculaire a un couple important.
Le grand braquet
Mettez « tout à droite», c'est à dire la chaîne sur le grand plateau et le petit pignon : c'est la configuration qui permet d'avoir la plus grande vitesse au détriment du couple.
Dans cette configuration, vous pouvez assister le kit sur le plat ou en descente jusqu'à plus de 40km/h (avec un pignon arrière de 11 dents).
Le croisement de chaîne (ou ce qu'il ne fait pas faire)

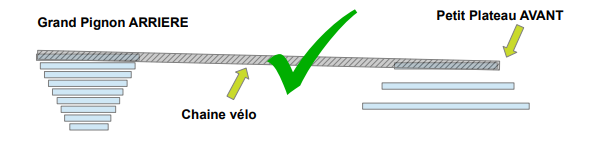

Si vous descendez sur un des petits pignons de votre dérailleur en restant sur le petit plateau, il y a des chances que la chaîne touche le dérailleur avant. C'est normal, vous avez fait ce qu'on appelle un croisement de chaîne.

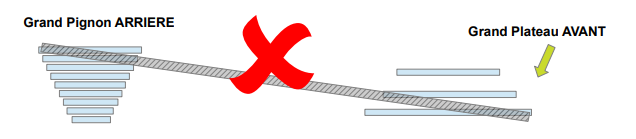

Dans la figure ci-dessous, vous avez l'exemple d'un croisement de chaîne inverse : le grand plateau avec le grand pignon.
Dans ces types de configuration, il peut y avoir des frottements, un mauvais passage des vitesses (voire les vitesses qui ne passent pas du tout) et une usure prématurée de la transmission.
Quelles sont les plages d'utilisation des plateaux

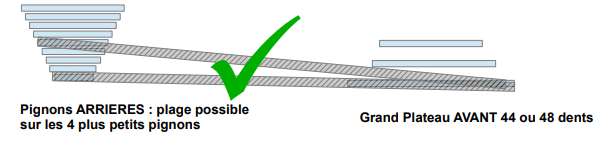

Vous pouvez rester sur le « Petit Plateau » AVANT et faire varier la transmission arrière sur les 4 plus grands pignons

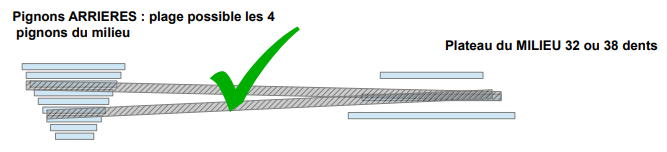

Vous pouvez rester sur le «Plateau du MILIEU» et faire varier la transmission arrière sur les 4 pignons du milieu

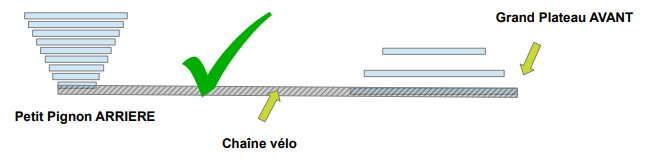

Vous pouvez rester sur le « Grand Plateau » AVANT et faire varier la transmission arrière sur les 4 plus petits pignons.
Quelques précisions sur la consommation électrique
Nous rappelons sur notre site et dans notre documentation l’importance de gérer sa consommation électrique pour éviter d’endommager irrémédiablement les parties électroniques du kit, de la batterie ainsi que la connectique.

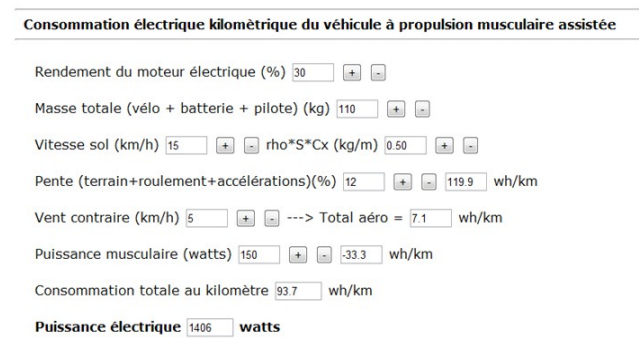

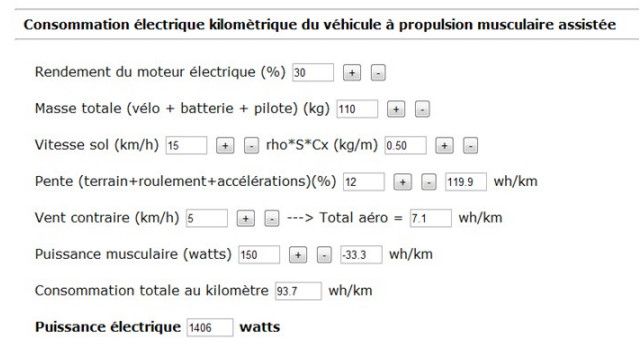

En voici l'explication par un cas concret (retrouvez la méthode de calcul en bas de cette page) :
- Il faut 1400w pour grimper une côte de 10% à 15km/h avec une assistance au pédalage soutenue de 150w
- La puissance maximale de nos kits (MP2) est de 1200w pendant quelques secondes (<30s), ensuite la puissance nominale se stabilise à environ 600w, pour une vitesse comprise entre 30 et 40km/h sur du plat sans vent
Grimper efficacement une telle côte de plus d’un kilomètre dans ces conditions est au delà des capacités des Kits Xtrême ou Magic Pie (ceci est valable pour tous les kits de fortes puissances, toutes marques confondues).
Sur les 1200w délivrés par la batterie, 360w seront utilisés pour la motricité (30% : correspond au rendement du moteur), et 840w vont partir en chaleur dans l’électronique (les 70% restant).
Les risques de cette utilisation anormale sont les suivantes :
- Destruction des connectiques et de la câblerie par la chaleur.
- Déséquilibrage des cellules (batteries en cours de rodage ou mal rodées) ce qui implique une perte importante de l’autonomie
- Risque très important de faire « griller » des composants électroniques (contrôleur, BMS…)
- Perte de la garantie contractuelle
Conclusion : les kits ne vous permettront pas l’impossible. Pour une meilleure utilisation de votre kit et votre batterie dans les côtes et au démarrage, réduisez votre puissance (il suffit d’accélérer légèrement), réduisez votre vitesse (km/h) et choisissez le bon rapport de transmission pour un pédalage efficace (petit plateau, grand pignon).
Retrouvez cette simulation ici.
Analyse des pannes (gardez cette page avec votre vélo)
Le vélo ne démarre pas, le contrôleur est muet, aucun bip
- Vérifiez la tension de la batterie
- Vérifiez que le courant arrive bien au contrôleur
- Vous devez entendre un léger « crachotis » au niveau du klaxon
- Vérifiez les connexions au niveau du contrôleur. Il arrive que lors du branchement, certains contacts soient insuffisamment enfoncés
- Vérifiez les connexions au niveau de la batterie
- Vérifiez le fusible de la batterie et remplacez-le si besoin
- Vérifiez le branchement des freins électriques
Si aucune des vérifications n'a permis de déceler la panne, en attendant de contacter le SAV, vous pouvez utiliser votre vélo en débranchant au niveau du contrôleur, le connecteur 6 broches et les 3 gros fils des phases : les fils jaune, vert et bleu.
Le contrôleur émet un ou plusieurs bips
1 bip long : le contrôleur est en surchauffe
Lorsque le contrôleur monte trop en température, il coupe automatiquement l'alimentation pour se protéger.
- débranchez la batterie
- ventilez le contrôleur
- attendez quelques minutes avant de repartir et ne faîtes pas forcer le moteur
2 bips courts : vérifiez le branchement du connecteur 6 broches.
Lorsque le contrôleur détecte un dysfonctionnements du capteur hall du moteur, il émet 2 bips sonores, puis entre automatiquement en mode secours (sans les capteurs Hall).
Tournez la manette pour démarrer le moteur. Il sera peut-être nécessaire de pédaler pour lancer le moteur si ce dernier ne démarre pas tout de suite.
4 bips courts : vérifiez le branchement des freins à coupure électrique
5 bips courts : le contrôleur est hors service (contactez le support)
Autres dysfonctionnements
- Dysfonctionnements de la sécurité au freinage :
Débranchez les freins électriques (connecteur bleu), signalez le problème au SAV (voir paragraphe suivant §5.2).
- Dysfonctionnements inconnus :
Si l’assistance électrique de votre VAE ne fonctionne pas (cause inconnue), vous pouvez essayer de forcer le contrôleur à entrer en mode secours:
- Maintenez serrés les 2 leviers de frein
- Pressez le bouton rouge du régulateur de vitesse 5 fois
Vous entendrez un bip sonore.
Ensuite, vous pourrez rouler avec votre VAE à la moitié de sa vitesse maximale en maintenant appuyé le bouton rouge du régulateur de vitesse.
Pour repasser le contrôleur en mode normal, vous devrez débrancher puis rebrancher la batterie dès que le problème est résolu.
