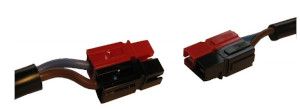

Guide d'installation des connecteurs Anderson Powerpoles 30A et 45A

Version 2.1

Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou  + [ R ] (Mac) pour mettre à jour les images de ce document

debut-anderson

Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés

Table des matières

1. Introduction : sertir ou souder ?

2. Préparation du câble

3. Mise en place du connecteur Anderson 45A

4. Soudure des connecteurs Anderson

5. Assemblage du connecteur dans la prise Anderson

6. Finalisation de la prise Anderson

7. Vue intérieure

1. Introduction : sertir ou souder ?

Si vous n'avez pas de pince à sertir spécifique pour les prises Anderson, nous vous recommandons de souder plutôt que de sertir avec une pince inadaptée.

Vous risquez d'endommager le connecteur métallique et rendre impossible l'insertion de ce dernier dans la prise plastique Anderson.

Une prise Anderson mal réalisée est la source de nombreux dysfonctionnements.

2. Préparation du câble

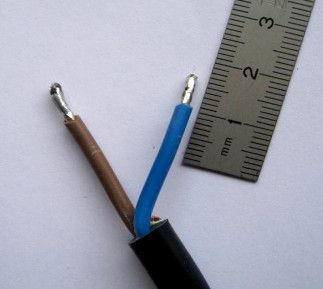

Pour une meilleure résistance de la connexion, vous pouvez étamer les extrémités des fils du câble de puissance.

anderson-chap2

3. Mise en place du connecteur Anderson 45A

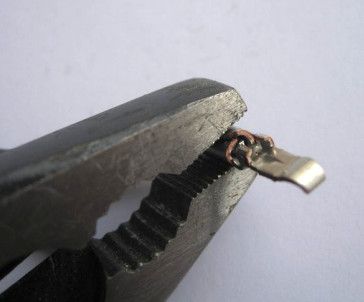

A l'aide d'une pince universelle, pliez les pâtes latérales du connecteur sur le fil précédemment étamé.

anderson-chap3

4. Soudure des connecteurs Anderson

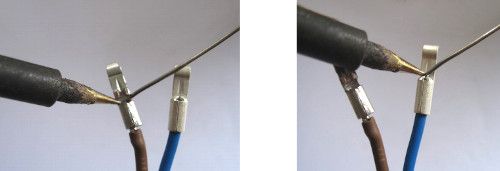

Disposez verticalement le câble puis à l'aide d'un fer à souder déposez une goutte d'étain. Par capillarité, l'étain va rentrer dans le connecteur et solidariser l'ensemble.

anderson-chap4

Important : Ne mettez pas trop d'étain, il ne doit y avoir aucune sur-épaisseur.

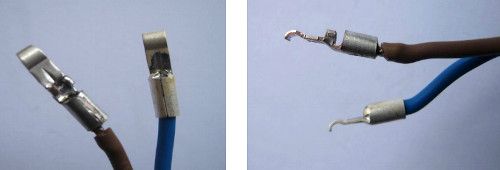

Voici le résultat :

anderson-chap4bis

5. Assemblage du connecteur dans la prise Anderson

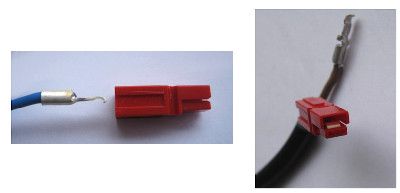

Insérez le connecteur jusqu'à ce que vous entendiez un « clic ». Ce n'est qu'après le « clic » que vous pouvez être sûr que l'insertion est correcte.

anderson-chap5-1

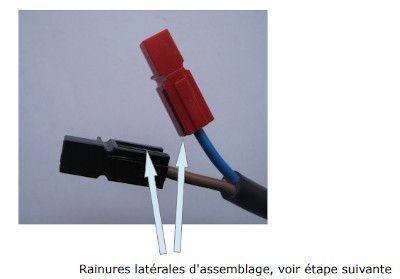

Voici le résultat :

anderson-chap5-2

6. Finalisation de la prise Anderson

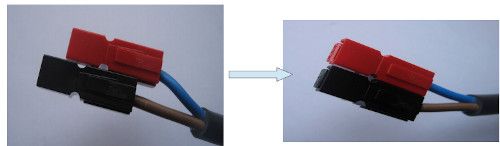

Assemblez les 2 prises Anderson grâce aux rainures latérales (voir photo page précédente).

anderson-chap6-1

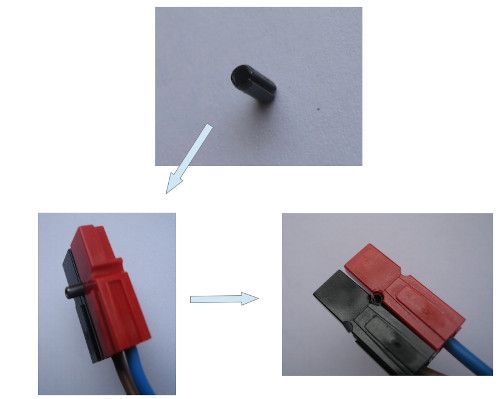

Insérez la goupille dans la nouvelle prise ainsi constituée :

anderson-chap6-2

7. Vue intérieure

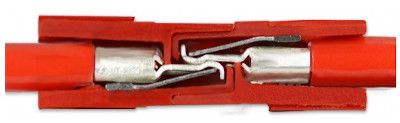

Voici une vue intérieure de 2 prises Anderson connectées.

anderson-chap7

8. Utilisation et longévité

Les prises Anderson Powerpoles 30A et 45A sont fiables et endurantes. Elles résistent aux vibrations et sont prévues pour 10 000 connexions.

Lorsqu'elles sont utilisées avec un kit électrique, vous pouvez entendre un petit « clac » et une petite étincelle à la connexion.

C'est normal, le condensateur du contrôleur se charge et cela peut entraîner à la longue une corrosion du connecteur Anderson et diminuer sa durée de vie. Il faut alors remplacer les connecteurs métalliques.
