Guide d'utilisation de l'écran LCD C965

Version 1


Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou + [ R ] (Mac) pour mettre à jour les images de ce document

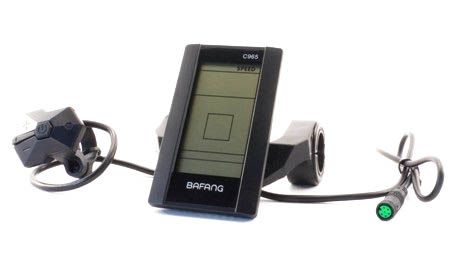

Ecran LCD C965






Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-2017 Cycloboost - Tous droits réservés

















Table des matières




Avant de commencer


Bien lire nos recommandations d'utilisation !

Support technique

Nous apportons tous les efforts possibles à la rédaction de cette documentation. Il se peut que certains points techniques restent dans l'ombre. Cycloboost reste à votre disposition pour éclaircir ces points et vous accompagner si vous le souhaitez.



Garantie, retour et SAV

Le support technique Cycloboost est à votre disposition pour répondre à toutes vos questions concernant :

  • l'installation du kit
  • le dysfonctionnement d'un des éléments du kit ou de la batterie
  • le retour des marchandises

Vous pouvez contacter notre Support Technique directement depuis votre espace personnel à la rubrique Support et SAV

Suivi SAV


Un technicien traitera votre demande sous 72h ouvrées maximum.

INFORMATION : Pour vous aider, voici la procédure pour faire appel au Support Technique



IMPORTANT : recommandations d'utilisation

Cycloboost garantit le produit 24 mois à partir de la date d'achat sous réserve de son utilisation en bon père de famille (voir nos Conditions Générales de Ventes).

Exclusions :
  • Les dysfonctionnement si le boîtier a été ouvert, à cause de négligences, suite à une mauvaise utilisation ou une utilisation anormale, en cas d'accident, de compétition.
  • Les connecteurs ou la câblerie endommagés.
  • Les rayures ou les détériorations du boîtier après livraison.
  • La date de garantie a été dépassée.
  • Les installations par des personnes ou techniciens non habilités par Cycloboost.

Le kit BBS est paramétré par nos techniciens pour fonctionner de manière optimale. Toute modification du paramétrage entraînera une perte de la garantie du kit complet.

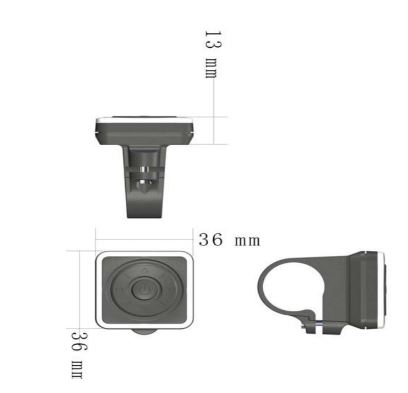

Apparence et taille

L'afficheur C965 est en ABS noir, la fenêtre de l'afficheur est en acrylique renforcé, la résistance est équivalente au verre trempé.

Il est capable de fonctionner à des températures comprises entre -20 et +70℃.

Dimensions hors tout du boîtier (L x l x ép ) : 90 x 54 x 13,3mm.

Ecran C965 Ecran C965


Les fonctions

Le C965 propose de nombreuses fonctions pour une utilisation pratique et facile.

Fonctions :

  • Commande carrée
  • Vitesse
  • Unité de distance
  • Jauge de batterie
  • Rétro-éclairage (s'allume automatiquement)
  • Niveau d'assistance
  • Réglage de la luminosité du rétro-éclairage
  • Puissance consommée instantanée
  • Indicateur Kilométrage
  • Indicateur de code d'erreur
  • Affichage de la température
  • Capteur de luminosité

Paramétrages :

  • Vitesse limite
  • Diamètre de la roue
  • Nombre des niveaux d'assistance

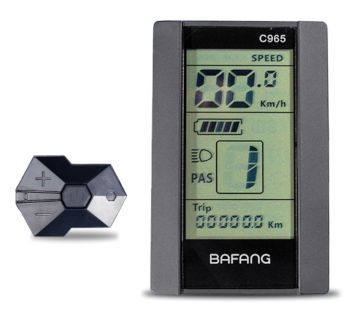

L'interface

Ecran C965

La commande déportée

La commande type « Diamant » déportée de l'écran C965 possède cinq boutons :

Ecran C965
  • On/Off
  • Haut
  • Bas
  • Droite
  • Gauche

Recommandations

Attention : Ne pas brancher ou débrancher l'afficheur s'il est en marche.
Ecran C965

  • Éviter les chocs.

  • Protéger l'écran en cas d'utilisation prolongée sous la pluie.

  • Ne pas réinitialiser si l'afficheur ne fonctionne pas.

  • Contacter le SAV si l'afficheur ne fonctionne plus.

Installation

Important : veuillez respecter les couples de serrage. Il s'agit de pièces en plastique, un couple trop important peut endommager le matériel et cela n'est pas pris dans le cadre de la garantie contractuelle.

Ecran C965

Il existe deux possibilités d'installation du support, vers l'avant ou vers l'arrière : à vous de choisir la position qui s'adapte le mieux à votre utilisation.

Ecran C965

Le support peut s'adapter aux cintres de diamètre 22,2mm, 25,4mm et 31,8mm grâce aux 3 bagues d'adaptation fournies. Veuillez respecter les sens d'insertions (flèche verte).

Ecran C965

Les différentes fonctions


Marche/Arrêt

Pour allumer le système électrique, maintenez appuyé le bouton ON/OFF jusqu'à ce que l'écran s'allume.

Pour éteindre, maintenez appuyé le boutonON/OFF jusqu'à que l'écran s'éteigne.

L'écran s'éteindra automatiquement après 10mn d'inactivité (réglage par défaut).


Mode piéton

Appuyez et maintenez enfoncé le bouton Bas pour accéder au mode «piéton». Ce mode limite la vitesse du vélo électrique à 6 km/h.

Pour désactiver le mode piéton, il suffit de relâcher le bouton.

Ecran C965

Cette fonction peut être utilisée uniquement si vous poussez le vélo. Ne restez pas en selle en mode piéton. Vous risqueriez d'endommager le vélo.


Niveaux d'assistance

L'écran permet de gérer plusieurs niveaux de puissance. Appuyez sur HAUT ou BAS pour augmenter ou diminuer les niveaux.

Ecran C965

Les niveaux vont de 0 à 5 :

  • Niveau 0 : pas d'assistance au pédalage, seul l'accélérateur fonctionne s'il est branché
  • Niveau 1 : assistance de 10% max
  • Niveau 2 : assistance de 20% max
  • Niveau 3 : assistance de 40% max
  • Niveau 4 : assistance de 75% max
  • Niveau 5 : assistance de 100%

Lorsque vous allumerez l'assistance, le niveau par défaut sera le 1.

Pendant le rodage ou dans les longues montées (>5mn), il ne faut pas dépasser le niveau 3 avec le PEDELEC pour ne pas endommager le moteur et la batterie.

Remarque : l'accélérateur ne permet de doser QUE la vitesse. Quelque soit le niveau d'assistance que vous aurez sélectionné au niveau de l'écran LCD (Niveau 1 à 5), vous aurez 100% de puissance disponible immédiatement.


Rétro-éclairage

Appuyez et maintenez la touche HAUT pendant une seconde pour activer le rétro-éclairage. Appuyez de nouveau sur HAUT pendant une seconde pour éteindre le rétro-éclairage.

Ecran C965

Bascule entre le mode Vitesse et le mode Kilométrage

Appuyez sur le bouton DROIT pour passer d'un mode à l'autre : kilométrage, parcours (Trip), totalisateur.


Jauge de la batterie

Les témoins de charge sont divisés en 5 sections. Voici la capacité estimée en fonction de la section :

Ecran C965

Lorsque l'indicateur n'affiche plus aucune section, vous devez recharger la batterie.


Code d'erreur

En cas de défaillance du système, un code d'erreur apparaîtra sur l'écran. Ce code erreur est visible lorsque l'affichage est en mode Vitesse.

Ecran C965

Voici la liste des codes d'erreur :

Ecran C965

L'assistance du vélo électrique cessera de fonctionner en cas de défaillance du système. L'assistance redémarrera uniquement lorsque le problème sera résolu et que le symbole du code d'erreur aura disparu.


Remise à zéro des données

Appuyez et maintenez enfoncé le bouton DROIT pendant 1 seconde pour ré-initialiser les données temporaires. Celles-ci comprennent la vitesse moyenne/ la vitesse maximale/ la durée et distance parcourues.


Le paramétrage


Le paramétrage standard

Important : avant toute chose, assurez-vous que les connexions sont bonnes.


Accès au menu de paramétrage

Appuyez deux fois sur le bouton ON/OFF pour entrer dans les paramètres. Le paramètre en cours doit clignoter.

Appuyez brièvement sur HAUT / BAS pour définir les valeurs des paramètres, appuyez sur GAUCHE / DROITE pour modifier les paramètres, sur ON/OFF pour quitter le mode de paramétrage.

L'affichage des paramètres s'éteindra automatiquement au bout de 10 secondes d'inactivité.

La séquence de paramétrage est la suivante : Kilomètres/miles=> °C °F => Sensibilité de la lumière => Intensité rétro-éclairage=> alarme on/off => Tension nominale => Diamètre de la roue => Témoin d'entretien=> Affichage de la puissance => Délai d'extinction automatique => Mot de passe => Limite de vitesse



Kilomètres ou Miles

Le kilométrage ou miles se trouve sur la partie haute de l'écran. Appuyez sur Haut ou Bas pour modifier les kilomètres «m/h» en Miles «MPH» et vice-versa.

Ecran C965


C° ou F

Le symbole d'unité de température sera représenté par « CF » en partie haute de l'afficheur. Pour afficher le symbole, utilisez les flèches Haut/Bas.

Ecran C965


Capteur de luminosité

Le symbole sera représenté par « bL0 » en partie haute de l'afficheur.

Appuyez sur les flèches Haut/Bas pour accéder à l'affichage des boutons. La valeur 0 correspond à l'inhibition de l'automatisme. Entre 1 ~ 5, les phares / rétroéclairage sont allumés en fonction de la luminosité, 1 indique une forte sensibilité, 5 indique que l'allumage se fera par forte obscurité.

Ecran C965


Luminosité du rétro-éclairage

Le symbole sera représenté par « bL1 » en partie haute de l'afficheur. Appuyez sur les flèches Haut/Bas. Sélectionnez de 1 à 5 pour changer la luminosité du rétro-éclairage.

Ecran C965


Buzzer on/off

Le symbole sera représenté par «bEP » en partie haute de l'afficheur, appuyez sur Haut/Bas pour activer/désactiver le buzzer. 0 indique que le buzzer est désactivé, 1 indique que le buzzer est activé.

Ecran C965


Délai d'extinction automatique

Le symbole sera représenté par « OFF » en partie haute de l'afficheur, utilisez les flèches Haut/Bas pour ajuster le temps d'arrêt automatique. Vous pouvez sélectionner entre 1 et 9 minutes. La valeur par défaut est de 5 minutes.

Ecran C965


Affichage de la puissance

Le symbole sera représenté par « Pod » en partie haute de l'afficheur. Utilisez les flèches Haut/Bas. O pour inhiber l'affichage de la puissance, 1 pour l'activer.

Ecran C965


Rappel de maintenance

Le symbole sera représenté par « nnA(ma) » en partie haute de l'afficheur. Appuyez sur les flèches Haut/Bas . . 0 indique la désactivation du rappel, 1 indique l'activation du rappel de maintenance.

Ecran C965


Diamètre de la roue

Le symbole sera représenté par « Wd » sur l'écran de l'afficheur. Appuyez sur les flèches Haut/Bas pour ajuster le diamètre parmi les valeurs suivantes : 16/18/20/22/24/26/700C/28/29 (pouces). Un mauvais choix du diamètre de la roue peut provoquer une vitesse anormale du vélo.

Ecran C965


Choix de la tension nominale

Le symbole sera représenté par « bU0» sur l'afficheur.

Appuyez sur le bouton Haut/Bas pour afficher les données : 24V/36V/UbE, Le symbole « Ube » signifie que le réglage de tension sera défini par l'utilisateur, ce paramètre peut être également réglé par ordinateur.

Ecran C965


Mot de passe/limite de vitesse

Le symbole sera représenté par « PSd » en haut de l'afficheur. Le mot de passe se compose de 4 chiffres de 0 à 9. Par défaut, il vaut 1919. Pour le saisir , appuyez sur les touches Haut/Bas pour ajuster la valeur de chaque chiffre, et sur les flèches Gauche/Droite pour passer d'un chiffre à l'autre. Appuyez sur le bouton « Mise en marche » lorsque le réglage du mot de passe est terminé.

Ecran C965

L'affichage revient au réglage de tension nominale si le mot de passe est incorrect. Si le mot de passe est correct, vous accéderez à la section de limite de vitesse.




Paramétrage de la vitesse limite d'assistance

SPL correspond au symbole indiquant que la vitesse limite d'assistance. La valeur limite par défaut est de 25 km/h. Appuyez sur les flèches Haut/Bas pour la modifier. Vous pourrez choisir une donnée entre 10 km/h et 45 km/h.

Appuyez sur le bouton « Mise en marche » pour confirmer lorsque vous avez terminé le réglage.

Ecran C965

La vitesse maximale est restreinte par le moteur et le contrôleur, il est possible de ne pas atteindre la vitesse souhaitée.




Réglage du nombre de niveaux d'assistance

Appuyez sur haut ou bas pour changer le nombre de niveaux d'assistance. Il est possible de le régler de la façon suivante :

  • UbE : non utilisé
  • 0 – 3 : 3 niveaux d'assistance
  • 0 – 5 : 5 niveaux d'assistance (par défaut)
  • 0 – 9 : 9 niveaux d'assistance

Appuyez sur ON/OFF pour sauvegarder


Remarque :

Nous livrons le kit avec un paramétrage à 5 niveaux :

  • Niveau 0 : pas d'assistance au pédalage, seul l'accélérateur fonctionne s'il est branché
  • Niveau 1 : assistance de 10% max
  • Niveau 2 : assistance de 20% max
  • Niveau 3 : assistance de 40% max
  • Niveau 4 : assistance de 75% max
  • Niveau 5 : assistance de 100%



FAQ

Question: Pourquoi l'afficheur ne s'allume pas?

Réponse : Vérifiez si les connecteurs sont bien branchés. Appuyez de nouveau sur ON/OFF.

Si cela ne fonctionne pas, contactez le SAV.

Question: Que faire lorsqu'un code d'erreur s'affiche ?

Réponse : Référez-vous à la liste des codes d'erreur du §8.7.

Éteignez le système (appuyez sur ON/OFF), débranchez l'écran LCD, attendez 2mn puis reconnectez l'écran sur le connecteur étanche prévu à cet effet.

Mettez le système sous tension (appuyez sur ON/OFF), cela doit réinitialiser et corriger l'erreur.

Si cela ne fonctionne pas, contactez le SAV.
