contact@cycloboost.comGuide d'utilisation de l'écran LCD Tongsheng (VLCD5)
Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou
+ [ R ] (Mac) pour mettre à jour les images de ce document
Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés
Bien lire nos Recommandations d'utilisation !
Support technique
Nous apportons tous les efforts possibles à la rédaction de cette documentation. Malgré cela, il se peut que certains points techniques restent dans l'ombre ou que le fonctionnement du matériel diffère du guide suite à une nouvelle version du firmware.
Pour toutes questions, notre Support Technique se fera un plaisir de vous accompagner. Vous pouvez le joindre directement depuis votre espace personnel à partir de la rubrique Support et SAV
Facile, moins de 2mn pour ouvrir un ticket
Pour améliorer la qualité et la rapidité du service, nous avons besoin que vous décrivez brièvement les symptômes. Plus c'est clair, plus le traitement sera rapide.
Ouvrez un dossier auprès de notre Assistance technique, un technicien vous contactera dans les meilleurs délais.

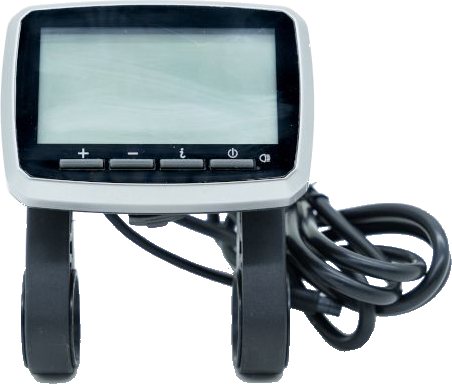

Apparence et taille
L'écran est capable de fonctionner à des températures comprises entre -20 et +70℃.
Dimensions hors tout du boîtier (L x l x ép) : 102mm X 74mm x28mm.
L'interface
Les commandes
Les commandes sont situées directement sous l'écran.
Recommandations
Attention : Ne pas brancher ou débrancher l'afficheur s'il est en marche.
- Éviter les chocs.
- Protéger l'écran en cas d'utilisation prolongée sous la pluie.
- Ne pas réinitialiser si l'afficheur ne fonctionne pas.
- Contacter le SAV si l'afficheur ne fonctionne plus.
Installation
Important : veuillez respecter les couples de serrage. Il s'agit de pièces en plastique, un couple trop important peut endommager le matériel et cela n'est pas pris dans le cadre de la garantie contractuelle.
Ouvrez le clip au niveau de l'écran LCD, positionnez l'écran sur le guidon. Ajustez sa position afin que les commandes soient faciles d'accès et serrez l'écrou à l'aide d'une clé Allen M3.
Le couple de serrage ne doit pas dépasser 0.8Nm.
Le support peut s'adapter aux cintres de diamètre 22,2mm.
Les fonctions de l'écran
Marche/Arrêt
Pour allumer le système électrique, maintenez appuyé le bouton [ON/OFF] jusqu'à ce que l'écran s'allume.
Pour éteindre, maintenez appuyé le bouton [ON/OFF] jusqu'à que l'écran s'éteigne.
L'écran s'éteindra automatiquement après 5mn d'inactivité (réglage par défaut).
Niveaux d'assistance
Il y a 4 niveaux d'assistance : ECO / TOUR / SPEED / TURBO.
Appuyez sur [PLUS] ou [MOINS] pour choisir votre niveau d'assistance.
Mode piéton
Appuyez longuement sur le bouton [MOINS], pour démarrer le mode piéton et maintenez le bouton appuyé. Un personnage marchant à côté du vélo apparaît à la place des niveaux d'assistance. Le vélo se déplacera à une vitesse maximum de 6km/h.
Pour désactiver le mode piéton, il suffit de relâcher le bouton [MOINS].
Informations écrans
Appuyez sur [I] pour voir s'afficher :
- ODO : distance totale
- TRIP : distance partielle
- TIME : temps en minutes
- AVG : vitesse moyenne
Rétroéclairage
Le bouton [ON/OFF] permet aussi d'allumer le rétroéclairage.
Réinitialisation distance journalière
Il faut que TRIP soit affiché. Appuyez sur [I][MOINS] pendant 2s.
Code erreur
En cas de défaillance du système, un code d'erreur apparaîtra sur l'écran.
Écran VLCD5
| Code erreur | Description |
| ERR-02 | Défaut capteur hall du moteur |
| ERR-03 | Défaut contrôleur |
| ERR-04 | Défaut |
| ERR-08 | Protection basse tension |
| ERR-06 | Défaut phase du moteur |
L'assistance du vélo électrique cessera de fonctionner en cas de défaillance du système. L'assistance redémarrera uniquement lorsque le problème sera résolu et que le symbole du code d'erreur aura disparu.
AIDE EN LIGNE POUR LA RESOLUTION DES CODES ERREUR
==> Pour savoir ce qu'il faut faire en fonction du code erreur affiché à l'écran, suivez notre guide d'aide au diagnostic
