Guide d'utilisation de l'écran LCD Mini Design (KD717)

Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou  + [ R ] (Mac) pour mettre à jour les images de ce document

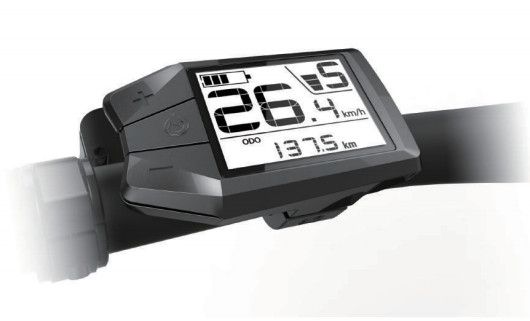

Ecran LCD Mini Design DM03 MOTEUR VELO ELECTRIQUE

Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés


Avant de commencer

Support technique

Nous apportons tous les efforts possibles à la rédaction de cette documentation. Malgré cela, il se peut que certains points techniques restent dans l'ombre ou que le fonctionnement du matériel diffère du guide suite à une nouvelle version du firmware.

Pour toutes questions, notre Support Technique se fera un plaisir de vous accompagner.  Vous pouvez le joindre directement depuis votre espace personnel à partir de la rubrique Support et SAV

Facile, moins de 2mn pour ouvrir un ticket

Pour améliorer la qualité et la rapidité du service, nous avons besoin que vous décrivez brièvement les symptômes. Plus c'est clair, plus le traitement sera rapide.

Ouvrez un dossier auprès de notre Assistance technique, un technicien vous contactera dans les meilleurs délais.

Apparence et taille

L'afficheur Mini Design est en ABS noir, la fenêtre de l'afficheur est en acrylique renforcé, la résistance est équivalente au verre trempé.

Il est capable de fonctionner à des températures comprises entre -20 et +60℃.

Dimensions hors tout du boîtier (L x l x ép ) : 73,5 x 47,8 x 14,3mm.

L'interface

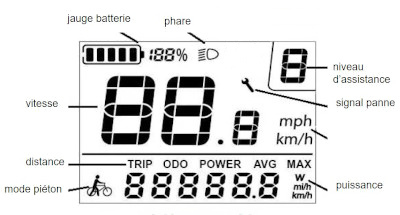

Interface écran LCD Mini Design vélo électrique

Les commandes

Les commandes sont situées directement sur l:

commandes écran de vélo électrique

Recommandations

Attention : Ne pas brancher ou débrancher l'afficheur s'il est en marche.

recommandations
  • Éviter les chocs.
  • Protéger l'écran en cas d'utilisation prolongée sous la pluie.
  • Ne pas réinitialiser si l'afficheur ne fonctionne pas.
  • Contacter le SAV si l'afficheur ne fonctionne plus.

Installation

Important : veuillez respecter les couples de serrage. Il s'agit de pièces en plastique, un couple trop important peut endommager le matériel et cela n'est pas pris dans le cadre de la garantie contractuelle.

Ouvrez le clip au niveau de l'écran LCD, positionnez l'écran sur le guidon. Ajustez sa position afin que les commandes soient faciles d'accès et serrez l'écrou à l'aide d'une clé Allen M3.

Le couple de serrage ne doit pas dépasser 0.8Nm.



Le support peut s'adapter aux cintres de diamètre 22,2mm.

Les fonctions de l'écran KD717


Marche/Arrêt

Pour allumer le système électrique, maintenez appuyé le bouton [ON/OFF] jusqu'à ce que l'écran s'allume.

Pour éteindre, maintenez appuyé le bouton [ON/OFF] jusqu'à que l'écran s'éteigne.

L'écran s'éteindra automatiquement après 5mn d'inactivité (réglage par défaut).


Mode piéton

Appuyez longuement sur le bouton [MOINS], pour démarrer le mode piéton et maintenez le bouton appuyé. Un personnage marchant à côté du vélo apparaît sur l'écran. Le vélo se déplacera à une vitesse maximum de 6km/h.

Pour désactiver le mode piéton, il suffit de relâcher le bouton [MOINS].

Mode piéton kit vélo électrique 6km/h

Cette fonction peut être utilisée uniquement si vous poussez le vélo. Ne restez pas en selle en mode piéton. Vous risqueriez d'endommager le vélo.

Niveaux d'assistance

L'écran permet de gérer plusieurs niveaux de puissance. Appuyez sur [PLUS] ou [MOINS] pour augmenter ou diminuer les niveaux.

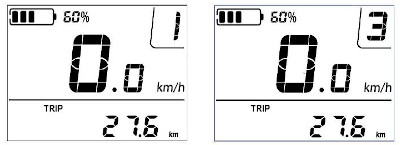

Niveaux d'assistance kit vélo électrique

Les niveaux d'assistance vont de 0 à 5. Lorsque vous allumerez l'assistance, le niveau par défaut sera le niveau 1.

Niveau 0 : pas d'assistance au pédalage, vous pouvez utiliser le vélo comme un vélo musculaire. Dans ce cas, seul l'accélérateur fonctionne s'il est branché.

Les autres niveaux de 1 à 5 ont une puissance qui s'échelonne de 25% à 100%. Le niveau 5 est à utiliser de façon ponctuelle pour éviter les surchauffes.

Remarque : l'accélérateur ne permet de doser QUE la vitesse. Quelque soit le niveau d'assistance que vous aurez sélectionné au niveau de l'écran LCD (niveau 1 à 5), vous aurez 100% de puissance disponible immédiatement. Nous rappelons que l'accélérateur est à utiliser avec parcimonie pour éviter la surconsommation et la surchauffe de l'électronique.


Eclairage (fonctionne si vous avez l'option phare branché sur le contrôleur)

Appuyez longuement sur le bouton [PLUS] pour allumer le phare (ce n'est possible que si le contrôleur est équipé d'un connecteur sur lequel vous avez branché un phare en 6v). Le phare apparaît sur l'écran. Appuyez de nouveau 1 seconde sur [PLUS] pour éteindre l'éclairage.


Les différentes informations de l'écran

Appuyez sur le bouton [ON/OFF] pour passer d'un mode à l'autre : Distance partielle ==> Distance totale ==> Temps ==> Vitesse moyenne ==> Vitesse max.

  • TRIP : distance partielle
  • ODO : distance totale
  • TIME : temps en minutes
  • MAX : vitesse max
  • AVG : vitesse moyenne

Jauge de la batterie

La jauge de la batterie se présente sous forme d'une jauge à 5 niveaux :

Jauge batterie Lithium pour vélo électrique

Lorsque la jauge est vide et clignote, cela signifie que vous devez recharger votre batterie.

Vous pouvez recharger votre batterie avant d'en arriver là pour éviter la panne sèche.

Code erreur

En cas de défaillance du système, un code d'erreur apparaîtra sur l'écran.

kd717-codeerreur

Voici la liste des codes erreur :

  • 21 - Panne de courant
  • 22 - Défaut accélérateur
  • 23 - Défaut du câble de phase du moteur
  • 24 - Défaut du capteur hall du moteur
  • 25 - Défaut frein
  • 30 - Défaut de communication écran/contrôleur
  • 31 - Mosfet écran en court-circuit
  • 32 - Bouton ON/OFF bloqué
  • 33 - Bouton Moins bloqué
  • 34 - Protection surtension

L'assistance du vélo électrique cessera de fonctionner en cas de défaillance du système. L'assistance redémarrera uniquement lorsque le problème sera résolu et que le symbole du code d'erreur aura disparu.

AIDE EN LIGNE POUR LA RESOLUTION DES CODES ERREUR

==> Pour savoir ce qu'il faut faire en fonction du code erreur affiché à l'écran, suivez notre guide d'aide au diagnostic

Le paramétrage standard niveau 1


Important : avant toute chose, assurez-vous que les connexions sont bonnes.


Comment accéder au menu de paramétrage

Le vélo doit être à l'arrêt, la roue ne doit pas tourner. Appuyez sur le bouton [ON/OFF] pour allumer l'écran. Pressez et maintenez appuyés les boutons [PLUS] et [MOINS] pendant 2s pour accéder au menu de paramétrage.

Une fois que vous êtes dans le menu de paramétrage, appuyez sur les boutons [PLUS] et [MOINS] pour faire défiler le menu et choisir le réglage que vous souhaitez modifier.

Appuyez brièvement sur le bouton [ON/OFF] pour passer d'un paramètre à un autre.

Vous pouvez modifier ce paramètre en appuyant sur les boutons [PLUS] et [MOINS] puis [ON/OFF].

Appuyez longuement sur le bouton [ON/OFF] pour sortir du paramètre et revenir à l'écran de base.

Sans action de votre part, au bout de 10s l'écran retourne à l'affichage de base, sans sauvegarder de modifications.

Lorsque vous arrivez dans le menu de paramétrage, voici l'écran que vous devez voir :

Menu paramétrage écran LCD Mini Design

Remise à zéro de la distance (TC)

TC représente les paramètres concernant la distance. Appuyez sur [PLUS] ou - pour choisir Y (yes) pour remettre à zéro la distance parcourue ou N (non).

Ensuite appuyez sur[ON/OFF] brièvement pour valider + passer au paramètre suivant ou longuement pour revenir à l'écran de base.

AL

AL représente la sensibilité du capteur de lumière, de 0 à 5.

BL

BL permet de régler le niveau de luminosité de l'écran, de 1 (plus faible) jusqu'à 3 (plus forte). Pressez +/- pour changer la luminosité.

Ensuite appuyez sur [ON/OFF] brièvement pour valider et passer au paramètre suivant ou longuement pour revenir à l'écran de base.

U

U permet de passer de la vitesse en km à la vitesse en miles.

Le paramétrage standard niveau 2

Depuis ce paramètrage de base, accédez au paramétrage avancé en maintenant appuyé le bouton [ON/OFF] et le bouton [MOINS] pendant 2 secondes.

LD

LD représente la taille de votre jante. Elle va de 16 à 28". Appuyez sur [PLUS] ou [MOINS] pour changer de taille puis sur [ON/OFF] brièvement afin de valider et passer au paramètre suivant.

LS

LS représente la vitesse maximale. Elle va de 27 à 55km/h. Appuyez sur [PLUS] ou [MOINS] pour changer la vitesse puis sur [ON/OFF] brièvement afin de valider et passer au paramètre suivant.

Attention : la modification de ce paramètre se fait sous votre entière responsabilité et peut entraîner la perte de garantie de votre matériel.

Vous retournez ensuite au paramétrage standard.




Le paramétrage avancé

Depuis l'écran de base, appuyez sur [PLUS] et [MOINS] en même temps pendant 2s. Vous arrivez dans l'écran de paramétrage standard.

Appuyez de nouveau sur [PLUS] et [MOINS] en même temps pendant 2s pour arriver dans les paramètres avancés.

Pour passer d'un paramètre à un autre, appuyez sur [PLUS] ou [MOINS]. Pour rentrer dans le paramètre que vous souhaitez modifier, appuyez brièvement sur [ON/OFF].

Une fois dans le paramètre, les boutons [PLUS] , [MOINS] et [ON/OFF] vous permettent de faire vos modifications.

Important : pour ressortir d'un paramètre avancé, appuyez longuement sur [ON/OFF].

VOL

VOL représente le voltage de la batterie pour chacun des 5 segments de votre jauge de batterie. Nous déconseillons de modifier ce paramètre.

SCA

SCA représente le nombre de niveaux d'assistances. Par défaut, vous avez 5 niveaux d'assistance. Vous pouvez choisir : de 0 à 3, 1 à 3, 0 à 5, etc jusqu'à 1 à 9.

Le réglage de 0 à 5 est celui que nous préconisons pour une utilisation optimale de votre kit.

Si vous changez ce paramètre, vous avez ensuite la possibilité de régler la puissance de chaque niveau d'assistance, sous forme de pourcentage. Par exemple : niveau 1 = 25% de la puissance. niveau 2 = 30% etc...

CUR

CUR représente le courant maximal du contrôleur, de 7 à 22A. Vous n'avez pas besoin de modifier ce paramètre.

PAS

PAS représente la rotation du pedelec. Run-F signifie vers l'avant, Run-B signifie vers l'arrière.

En appuyant sur [ON/OFF], vous accédez au paramètre suivant concernant le Pedelec : SCN.

SCN représente la sensibilité du pedelec, de 2 à 9. 2 étant la sensibilité la + forte et 9 la plus faible.

Appuyez sur [ON/OFF] pour passer au paramètre suivant concernant le Pedelec.

n est le nombre d'aimants sur votre disque de Pedelec.

SPS

SPS représente la vitesse du capteur, de 1 à 9. Le nombre est sélectionné en fonction du nombre d'aimants sur vos rayons.

HND

HL

HL représente la fonction mode piéton via l'accélérateur. HL-n signifie que la fonction 6km/h via l'accélérateur est désactivée. HL-y signifie qu'elle fonctionne.

Si vous choisissez HL-n, vous entrez dans les paramètres de l'accélérateur.

HF

HF représente le paramètre accélérateur/Pedelec.

HF-y signifie que la vitesse de l'accélérateur est limitée par le niveau d'assistance.

HF-n signifie que la vitesse de l'accélérateur ne tient pas compte du niveau d'assistance.

SYS

DLY

DLY représente le délai pour paramétrer la batterie. Par défaut elle est de 3s. Appuyez sur[ON/OFF] pour accéder au paramètre suivant.

PUS

PUS représente le mode piéton.

Y signifie que le mode piéton est activé. N qu'il est désactivé.

SSP

SSP représente la vitesse de démarrage, de 1 à 4, 4 étant le plus lent.

PSD : paramètres du mot de passe

PS

Entrez le mot de passe par défaut : 1212.

PSd : vous pouvez activer/désactiver le mot de passe en sélectionnant Y (yes) ou N (non).

Si vous choisissez non, vous revenez au menu précédent.

Si vous choisissez oui, vous pouvez changer de mot de passe.

PS3

Choisissez votre nouveau mot de passe. Attention, en cas de perte du mot de passe, Cycloboost n'aura aucun moyen de le récupérer.
