Guide d'utilisation de l'écran LCD C965

Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou  + [ R ] (Mac) pour mettre à jour les images de ce document

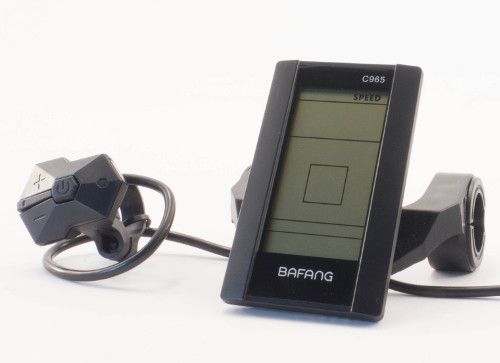

BBS01-ecran-lcd-mini

Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés

Avant de commencer


Bien lire nos Recommandations d'utilisation !


Support technique

Nous apportons tous les efforts possibles à la rédaction de cette documentation. Malgré cela, il se peut que certains points techniques restent dans l'ombre ou que le fonctionnement du matériel diffère du guide suite à une nouvelle version du firmware.

Pour toutes questions, notre Support Technique se fera un plaisir de vous accompagner.  Vous pouvez le joindre directement depuis votre espace personnel à partir de la rubrique Support et SAV

Facile, moins de 2mn pour ouvrir un ticket

Pour améliorer la qualité et la rapidité du service, nous avons besoin que vous décrivez brièvement les symptômes. Plus c'est clair, plus le traitement sera rapide.

Ouvrez un dossier auprès de notre Assistance technique, un technicien vous contactera dans les meilleurs délais.

Apparence et taille

L'afficheur C965 est en ABS noir, la fenêtre de l'afficheur est en acrylique renforcé, la résistance est équivalente au verre trempé.

Il est capable de fonctionner à des températures comprises entre -20 et +70℃.

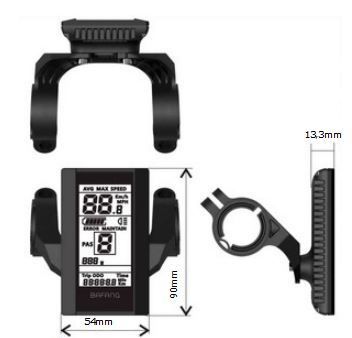

Dimensions hors tout du boîtier (L x l x ép ) : 90 x 54 x 13,3mm.

dimensions-ecran-c965
comodo

Les fonctions

Le C965 propose de nombreuses fonctions pour une utilisation pratique et facile.

Fonctions :

  • - Commande carrée
  • - Vitesse
  • - Unité de distance
  • - Jauge de batterie
  • - Rétro-éclairage (s'allume automatiquement)
  • - Niveau d'assistance
  • - Réglage de la luminosité du rétro-éclairage
  • - Puissance consommée instantanée
  • - Indicateur Kilométrage
  • - Indicateur de code d'erreur
  • - Affichage de la température
  • - Capteur de luminosité

Paramétrages :

  • - Vitesse limite
  • - Diamètre de la roue
  • - Nombre des niveaux d'assistance

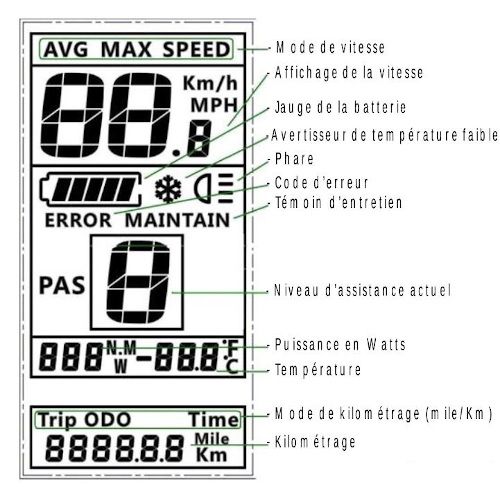

L'interface

affichage-c965

La commande déportée

La commande type « Diamant » déportée de l'écran C965 possède trois touches :

comodo
  • On/Off
  • Plus +
  • Moins -

Recommandations

Attention : Ne pas brancher ou débrancher l'afficheur s'il est en marche.

recommandations
    • - Éviter les chocs.
    • - Protéger l'écran en cas d'utilisation prolongée sous la pluie.
    • - Ne pas réinitialiser si l'afficheur ne fonctionne pas.
    • - Contacter le SAV si l'afficheur ne fonctionne plus.

        Installation

        Important : veuillez respecter les couples de serrage. Il s'agit de pièces en plastique, un couple trop important peut endommager le matériel et cela n'est pas pris dans le cadre de la garantie contractuelle.

        couple-serrage-c965

        Il existe deux possibilités d'installation du support, vers l'avant ou vers l'arrière : à vous de choisir la position qui s'adapte le mieux à votre utilisation.

        installation-c965

        Le support peut s'adapter aux cintres de diamètre 22,2mm, 25,4mm et 31,8mm grâce aux 3 bagues d'adaptation fournies. Veuillez respecter les sens d'insertions (flèche verte).

        support-c965

        Les différentes fonctions

        Marche/Arrêt

        Pour allumer le système électrique, maintenez appuyé le bouton [ON/OFF] jusqu'à ce que l'écran s'allume.

        Pour éteindre, maintenez appuyé le bouton [ON/OFF] jusqu'à que l'écran s'éteigne.

        L'écran s'éteindra automatiquement après 10mn d'inactivité (réglage par défaut).

        Mode piéton

        Appuyez longuement sur le bouton [MOINS], pour démarrer le mode piéton et maintenez le bouton appuyé. La lettre P apparaîtra à la place du niveau d'assistance. Le vélo se déplacera à une vitesse maximum de 6km/h.

        Pour désactiver le mode piéton, il suffit de relâcher le bouton.

        mode-pieton-c965

        Cette fonction peut être utilisée uniquement si vous poussez le vélo. Ne restez pas en selle en mode piéton. Vous risqueriez d'endommager le vélo.

        Niveaux d'assistance

        L'écran permet de gérer plusieurs niveaux de puissance. Appuyez sur [PLUS] ou [MOINS] pour augmenter ou diminuer les niveaux.

        c965-niveaux-assistance

        Nous livrons le kit avec un paramétrage de 5 niveaux par défaut.

        Niveau 0 : pas d'assistance au pédalage, seul l'accélérateur fonctionne s'il est branché

        Niveau 1 à Niveau 5 : assistance de 20% à 100%

        Si vous choisissez un paramétrage de l'assistance sur 9 niveaux, l'assistance sera échelonnée de 20% à 100% sur 9 niveaux.

        Lorsque vous allumerez l'assistance, le niveau par défaut sera le 1.

        Pendant le rodage ou dans les longues montées (>5mn), il ne faut pas dépasser le niveau 3 avec le PEDELEC pour ne pas endommager le moteur et la batterie.

        Remarque : l'accélérateur ne permet de doser QUE la vitesse. Quelque soit le niveau d'assistance que vous aurez sélectionné au niveau de l'écran LCD (Niveau 1 à 5), vous aurez 100% de puissance disponible immédiatement.

        Rétro-éclairage

        Appuyez longuement sur [PLUS] pour activer le rétro-éclairage. Appuyez de nouveau longuement sur [PLUS] pour éteindre le rétro-éclairage.

        C965-retroeclairage

        Bascule entre le mode Vitesse et le mode Kilométrage

        Appuyez sur [ON/OFF] pour passer d'un mode à l'autre : Vitesse, Heure ou Kilométrage.

        c965-bascule-vitesse-km
        • 1. Mode Vitesse avec Distance partielle (TRIP)
        • 2. Mode Temps partiel (TIME)
        • 3. Mode Distance totale (ODO)
        • 4. Mode Vitesse Moyenne (AVG)
        • 5. Mode Vitesse Maximum (MAX)

        Remarque : si aucune action n'est faite durant 5s, l'afficheur passe au mode Vitesse automatiquement.

        Jauge de la batterie

        Les témoins de charge sont divisés en 5 sections. Voici la capacité estimée en fonction de la section :

        c965-jauge-batterie

        Lorsque l'indicateur n'affiche plus aucune section, vous devez recharger la batterie.

        Code d'erreur

        En cas de défaillance du système, un code d'erreur apparaîtra sur l'écran. Ce code erreur est visible lorsque l'affichage est en mode Vitesse.

        c965-code-erreur

        Voici la liste des codes d'erreur :

        c965-tableau-code-erreur

        L'assistance du vélo électrique cessera de fonctionner en cas de défaillance du système. L'assistance redémarrera uniquement lorsque le problème sera résolu et que le symbole du code d'erreur aura disparu.

        AIDE EN LIGNE POUR LA RESOLUTION DES CODES ERREUR

        ==> Pour savoir ce qu'il faut faire en fonction du code erreur affiché à l'écran, suivez notre guide d'aide au diagnostic

        Le paramétrage

        Le paramétrage standard

        Important : avant toute chose, assurez-vous que les connexions sont bonnes.

        Accès au menu de paramétrage

        Appuyez sur [ON/OFF] pour mettre en marche. Pressez et maintenez appuyé les boutons [PLUS] et [MOINS] pour accéder au menu de paramétrage. L'écran quittera le mode paramétrage au bout de 10s d'inactivité.

        La séquence de paramétrage est la suivante :

        c965-menu-parametrage

        Remise à zéro des données

        Appuyez sur [PLUS] ou [MOINS] pour choisir la bonne option :

        • - n : aucune réinitialisation à faire
        • - y : réinitialisation à faire
        c965-reinitialisation

        La réinitialisation permet de remettre à zéro les paramètres suivants :

        • - Vitesse moyenne
        • - Vitesse Max
        • - Distance
        • - Temps

        Appuyez sur [ON/OFF] pour sauvegarder et passer au menu suivant.

        Réglage du rétro-éclairage

        Appuyez sur [PLUS] ou [MOINS] pour changer la luminosité. Vous pouvez faire varier ce paramètre entre 1 et 5.

        Par défaut, la valeur est 3.

        c965-reglage-retroeclairage

        Appuyez sur [ON/OFF] pour sauvegarder et passer au menu suivant.

        Réglage de l'unité de distance

        Appuyez sur [PLUS] ou [MOINS] pour changer l'unité entre Km ou Mile.

        c965-km-mile

        Appuyez sur [ON/OFF] pour sauvegarder et passer au menu suivant.

        Réglage du délai de mise en veille automatique

        L'écran se mettra en veille automatique après plusieurs minutes d'inactivité.

        c965-mise-veille

        Appuyez sur [PLUS] ou [MOINS] pour changer ce délai. Il est possible de le régler de 0 à 9 minutes. La valeur par défaut est 5 minutes.

        Appuyez sur [ON/OFF] pour sauvegarder et quitter.

        Réglage de l'affichage de la puissance (selon arrivage)

        Vous pouvez choisir d'afficher la puissance instantanée ou non. Appuyez sur [PLUS] ou [MOINS] pour choisir la bonne option :

        • - 0 : aucun affichage de la puissance
        • - 1 : affichage de la puissance
        c965-reglage-affichage-puissance

        Appuyez sur [ON/OFF] pour sauvegarder et passer au menu suivant.

        NON APPLICABLE SUR LE BBS01 ou BBS02 - Réglage du message de maintenance

        Vous pouvez choisir d'afficher le message de maintenance ou non. Appuyer sur [PLUS] ou [MOINS] pour choisir la bonne option :

        • 0 : aucun affichage du message de maintenance
        • 1 : affichage du message de maintenance
        c965-message-maintenance

        Appuyez sur [ON/OFF] pour sauvegarder et passer au menu suivant.

        Le paramétrage avancé

        Important: avant toute chose, assurez-vous que les connexions sont bonnes.

        Accès au menu de paramétrage avancé

        Appuyez sur [ON/OFF] pour mettre en marche. Pressez et maintenez appuyé les boutons [PLUS] et [MOINS] pour accéder au menu de paramétrage standard.

        Pressez et maintenez appuyé une seconde fois les boutons [PLUS] et [MOINS] pour accéder au menu de paramétrage avancé.

        L'écran quittera le mode paramétrage au bout de 10s d'inactivité.

        Appuyez sur [PLUS] ou [MOINS] pour saisir la bonne valeur de chaque chiffre et sur [ON/OFF] pour passer d'un chiffre à l'autre.

        Le mot de passe par défaut est 0512.

        c965-parametrage-avance

        La séquence de paramétrage est la suivante :

        c965-sequence-parametrage

        Réglage du diamètre de la roue

        Appuyez sur [PLUS] ou [MOINS] pour changer le diamètre de la roue.

        Il est possible de choisir les diamètres suivants  : 16/18/20/22/24/26/700C/28/29.

        Les dimensions sont exprimées en pouces. Un mauvais réglage du diamètre de la roue entraînera une mauvaise vitesse.


        Appuyez sur [ON/OFF] pour sauvegarder et passer au menu suivant.

        Réglage de la vitesse limite

        La vitesse limite de l'assistance électrique de votre kit est paramétrée pour un fonctionnement optimal.

        Brider, c'est à dire baisser la vitesse limite ne pose aucun problème, en revanche, augmenter la vitesse limite peut induire une surchauffe et une détérioration de votre moteur.

        Toute modification (à la hausse) de la vitesse limite de l'assistance électrique de votre kit annule la garantie de votre moteur.

        Appuyez sur [PLUS] ou [MOINS] pour changer la valeur de la vitesse limite de l'assistance électrique. Par défaut la valeur est de 27 km/h sur le kit BBS01 250W.

        Il est possible de régler cette valeur entre 12 et 60km/h.

        Appuyez sur [ON/OFF] pour sauvegarder et passer au menu suivant.

        Réglage du nombre de niveaux d'assistance

        Appuyez sur [PLUS] ou [MOINS] pour changer le nombre de niveaux d'assistance. Le 0 signifie qu'il n'y a pas d'assistance au pédalage, seul l'accélérateur fonctionne s'il est branché. Il est possible de le régler de la façon suivante :

        • UbE : non utilisé
        • 0 – 3 : 3 niveaux d'assistance
        • 1 – 3 : 3 niveaux d'assistance
        • 0 – 5 : 5 niveaux d'assistance (par défaut)
        • 1 – 5 : 5 niveaux d'assistance
        • 0 – 9 : 9 niveaux d'assistance
        • 1 – 9 : 9 niveaux d'assistance

        Appuyez sur [ON/OFF] pour sauvegarder et passer au menu suivant.

        Remarque :

        Nous livrons le kit avec un paramétrage à 5 niveaux dont la puissance est répartie de 0% (niveau 0) jusqu'à 100% pour le niveau 5.

        Nous vous conseillons de démarrer par le niveau 1 pour familiariser avec les niveaux d'assistances.
