contact@cycloboost.comGuide d'utilisation de l'écran LCD DFL11
Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou
+ [ R ] (Mac) pour mettre à jour les images de ce document
Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés
Bien lire nos Recommandations d'utilisation !
Support technique
Nous apportons tous les efforts possibles à la rédaction de cette documentation. Malgré cela, il se peut que certains points techniques restent dans l'ombre ou que le fonctionnement du matériel diffère du guide suite à une nouvelle version du firmware.
Pour toutes questions, notre Support Technique se fera un plaisir de vous accompagner. Vous pouvez le joindre directement depuis votre espace personnel à partir de la rubrique Support et SAV
Facile, moins de 2mn pour ouvrir un ticket
Pour améliorer la qualité et la rapidité du service, nous avons besoin que vous décrivez brièvement les symptômes. Plus c'est clair, plus le traitement sera rapide.
Ouvrez un dossier auprès de notre Assistance technique, un technicien vous contactera dans les meilleurs délais.
Apparence et taille
L'afficheur DFL11 est en ABS noir, la fenêtre de l'afficheur est en acrylique renforcé, la résistance est équivalente au verre trempé.
Il est capable de fonctionner à des températures comprises entre -20 et +70℃.
Dimensions hors tout du boîtier (L x l x ép ) : 86.8 x 50,5 x 12,5mm.
Les fonctions
Le DFL11 propose de nombreuses fonctions pour une utilisation pratique et facile.
Fonctions :
- - Vitesse
- - Unité de distance
- - Jauge de batterie
- - Rétro-éclairage (s'allume automatiquement)
- - Niveau d'assistance
- - Bluetooth en option
- - Réglage de la luminosité du rétro-éclairage
- - Puissance consommée instantanée
- - Indicateur Kilométrage
- - Indicateur de code d'erreur
- - Affichage de la température
- - Capteur de luminosité
Paramétrages :
- - Vitesse limite
- - Diamètre de la roue
- - Nombre des niveaux d'assistance
L'interface
La commande
La commande intégrée à l'écran possède trois touches : on/off, plus +, moins -
Recommandations
Attention : Ne pas brancher ou débrancher l'afficheur s'il est en marche.
- - Éviter les chocs.
- - Protéger l'écran en cas d'utilisation prolongée sous la pluie.
- - Ne pas réinitialiser si l'afficheur ne fonctionne pas.
- - Contacter le SAV si l'afficheur ne fonctionne plus.
Installation
Important : veuillez respecter les couples de serrage. Il s'agit de pièces en plastique, un couple trop important peut endommager le matériel et cela n'est pas pris dans le cadre de la garantie contractuelle.
Il existe deux possibilités d'installation du support, vers l'avant ou vers l'arrière : à vous de choisir la position qui s'adapte le mieux à votre utilisation.
Le support peut s'adapter aux cintres de diamètre 22,2mm, 25,4mm et 31,8mm grâce aux 3 bagues d'adaptation fournies. Veuillez respecter les sens d'insertions (flèche verte).
Les différentes fonctions
Marche/Arrêt
Pour allumer le système électrique, maintenez appuyé le bouton ON OFF jusqu'à ce que l'écran s'allume.
Pour éteindre, maintenez appuyé le bouton ON OFF jusqu'à que l'écran s'éteigne.
L'écran s'éteindra automatiquement après 10mn d'inactivité (réglage par défaut).
Mode piéton
Appuyez longuement sur le bouton MOINS, pour démarrer le mode piéton et maintenez le bouton appuyé. Un piéton apparaîtra à la place du niveau d'assistance. Le vélo se déplacera à une vitesse maximum de 6km/h.
Pour désactiver le mode piéton, il suffit de relâcher le bouton.
Cette fonction peut être utilisée uniquement si vous poussez le vélo. Ne restez pas en selle en mode piéton. Vous risqueriez d'endommager le vélo.
Niveaux d'assistance
L'écran permet de gérer plusieurs niveaux de puissance. Appuyez sur PLUS ou MOINS pour augmenter ou diminuer les niveaux.
Eclairage
Appuyez longuement sur PLUS pour allumer votre éclairage. Appuyez de nouveau longuement sur PLUS pour l'éteindre. Le phare apparaît et disparaît en haut à gauche de l'écran :
Le paramétrage
Important : avant toute chose, assurez-vous que les connexions sont bonnes.

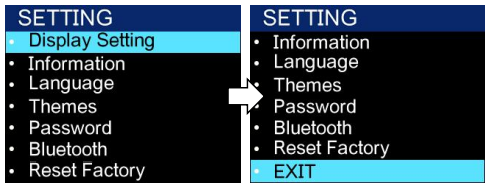

Appuyez sur ON OFF pour allumer votre écran. Rappuyez brièvement sur ON OFF pour accéder au menu. Puis allez dans SETTING.
Appuyez sur les boutons PLUS et MOINS pour passer d'un paramètre à un autre. Appuyez sur ON OFF pour entrer dans un paramètre. (Pour sortir, placez le curseur sur SORTIE et appuyez de nouveau sur ON OFF.)
L'écran quittera le mode paramétrage au bout de 10s d'inactivité.
Dans DISPLAY SETTING, la séquence de paramétrage est la suivante : l'unité de distance, le délai de mise en veille, la remise à zéro du compteur, la luminosité du rétro-éclairage, le nombre de niveaux d'assistance.
Réglage de l'unité de distance KM ou Mile
Entrez dans les paramètres, sélectionnez UNIT, appuyez sur PLUS ou MOINS pour changer l'unité entre Km ou Mile.
Réglage du délai de mise en veille automatique
Allez dans le paramètre MISE EN VEILLE AUTO/AUTO OFF et sélectionnez le délai de mise en veille automatique souhaité (de 1 à 5mn). Cliquez sur PAS DE VEILLE si vous ne souhaitez pas de mise en veille automatique.
Réglage du signal Bluetooth
Allez dans le paramètre BLUETOOTH SIGNAL LEVEL pour choisir la force du signal plus ou moins forte.
Steel num
Pas besoin de toucher à ce paramètre.
Start strength
Pas besoin de toucher à ce paramètre.
Throttle
Ce paramètre permet d'activer ou désactiver l'accélérateur.
Drive way
Ce paramètre permet de choisir que le moteur fonctionne à la cadence ou à la force de pédalage. Tout l'intérêt de ce kit est de fonctionner au couple = à la force de pédalage.
Wheel diameter
Ce paramètre permet de sélectionner la taille de jante.
Speed limit
Ce paramètre permet de déterminer la vitesse limite.
Error code
Ce paramètre montre les derniers codes erreurs affichés.
Autres paramètres
La séquence de paramétrage est la suivante : langue, thème, mot de passe, bluetooth, réinitiation des paramètres d'usine.
Le thème
L'écran DFL11 offre 4 thèmes/couleurs différents. Allez dans THEME et choisissez entre les 4 possibilités.
Mot de passe
Dans le paramètre MOT DE PASSE/PASSWORD vous pouvez choisir d'activer ou désactiver cette fonction (ON ou OFF).
Activer le Bluetooth (en cours de construction)
Le paramètre BLUETOOTH UNLOCK est désactivé par défaut.
Entrez dans le paramètre, sélectionnez ON ou OFF, ON signifiant que vous l'activez.
Si vous n'avez pas encore l'application sur votre Smartphone, un QR code apparaîtra sur l'écran LCD.
Rétablir la configuration d'usine
Appuyez brièvement sur le bouton ON OFF pour entrer dans le menu.
Appuyez de nouveau sur ON OFF pour entrer dans REINITIALISER PARAMETRES/RESET FACTORY. Sélectionnez CONFIRMEZ/CONFIRM. Après un appui bref sur le bouton ON OFF l'écran redémarre avec les paramètres d'usine.
Voici la liste des codes d'erreur :
Écran DFL11
| Code erreur | Description |
| 1 | Protection température |
| 2 | Protection court-circuit |
| 4 | Défaut - check contrôleur |
| 6 | Défaut couple |
| 7 | Défaut moteur |
| 8 | Protection basse tension |
| 9 | Protection haute tension |
| 10 | Défaut capteur hall |
| 18 | Défaut capteur de phase |
| 12 | Défaut du capteur de courant |
| 30 | Défaut de communication |
L'assistance du vélo électrique cessera de fonctionner en cas de défaillance du système. L'assistance redémarrera uniquement lorsque le problème sera résolu et que le symbole du code d'erreur aura disparu.
AIDE EN LIGNE POUR LA RESOLUTION DES CODES ERREUR
==> Pour savoir ce qu'il faut faire en fonction du code erreur affiché à l'écran, suivez notre guide d'aide au diagnostic
