Lorsque vous allumez l'écran LCD, vous arrivez sur la vue par défaut.

Cette vue est reconnaissable car elle vous indique la distance partielle parcourue DST (7) et le temps partiel parcouru TM (5).

ecran-lcd-v2-chapitre2

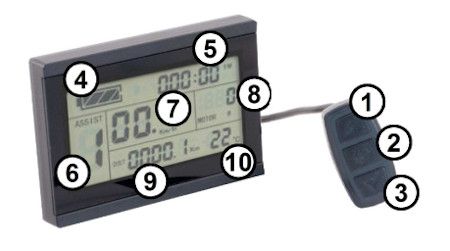

Les fonctions de l'écran LCD V2

1

  • Bouton de sélection HAUT :
  • Appui COURT : assistance niveau supérieur
  • Appui LONG 3s : activation/désactivation du rétro-éclairage LCD (vision nocturne)

2

  • Appui LONG 3s : ON/OFF
  • Appui COURT : changement de vue
  • Distance partielle (DST) → Distance totale (ODO)→ Tension batterie (V)→ Distance partielle (DST)

Lorsque vous n'êtes plus dans la vue par défaut, en appuyant sur les boutons (1) et (2), vous avez accès à d'autres informations telles que, la vitesse moyenne (AVG), la vitesse max MXSD), la distance totale (ODO) et le temps total parcouru (TTM).

3

  • Bouton de sélection BAS :
  • Appui COURT : assistance niveau inférieur
  • Appui CONTINU : activation du mode piéton 6km/h (si la vitesse est inférieure à 7km/h)
  • Appui CONTINU : activation du régulateur de vitesse (si la vitesse est supérieure à 7km/h)
  • Pour désactiver le régulateur, il faut ré-appuyer sur le bouton (3), freiner, ou accélérer à fond d'un coup.

1 + 3

  • Remise à zéro : cette fonction permet de remettre à zéro uniquement le temps partiel parcouru, la distance partielle parcouru, la vitesse moyenne et la vitesse max.
  • Appuyez sur (2) jusqu'à se mettre sur la vue Distance partielle (DST).
  • Appuyez sur (1) en premier, ensuite appuyez sur (3) puis maintenez appuyé pendant 3s les 2 boutons jusqu'à ce que les affichages DST et TM clignotent : appuyez sur (2) pour remettre à zéro les paramètres.

4

  • Témoin de charge de la batterie

5

  • Temps partiel parcouru (TM) (vue par défaut)
  • Temps total parcouru (TTM)

6

  • Niveau d'assistance électrique avec accélérateur : niveau 1 (Vitesse min) à niveau 5 (Vitesse max)
  • Niveau d'assistance électrique avec Pedelec : niveau 1 (Puissance min) à niveau 5 (Puissance max)
  • 'Assist' clignote pendant 5 sec pour indiquer que le signal du Pedelec est bien reçu.

7

  • Vitesse instantanée (vue par défaut)
  • Vitesse maximum atteinte (MXSD)
  • Vitesse moyenne (AVG).

8

  • Puissance instantanée en Watt.

9

  • Distance partielle parcourue (DST) (vue par défaut)
  • Distance totale parcourue (ODO)
  • Tension de la batterie en Volt

10

  • Température Extérieure. Ce n'est pas la température du moteur ni du contrôleur.

Accès au menu de programmation niveau 1

Vérifiez que tout est bien connecté au niveau du kit et de la batterie.

ecran-lcd-v2-chapitre2
    • Appuyez sur 2 pour allumer l'écran.
    • Appuyez simultanément sur 1 et 3 pour accéder au menu de programmation niveau 1.

    Dans ce menu, vous pourrez régler les paramètres suivants :

    • La limitation de la vitesse max (72km/h, valeur usine par défaut). Cette fonction permet de limiter / brider la vitesse d'un kit à 25km/h par exemple.
    • Le diamètre de la roue (de 16 à 29 pouces)
    • L'unité kilométrique (km ou mile) et simultanément : l'unité de température (Celsius ou Fahrenheit)
    • Appuyez sur 2 pour passer d'un menu à l'autre.
    • Appuyez sur 1 ou 3 pour régler la valeur qui clignote.
    • Quand c'est terminé, appuyez longuement sur (2) pour quitter le menu.

Accès au menu de programmation niveau 2

ecran-lcd-v2-chapitre2
  • Appuyez sur 2 pour allumer l'écran.
  • Appuyez simultanément sur 1 et 3 pour accéder au menu de programmation niveau 1.
  • Appuyez 3 fois sur 2 pour aller au bout du menu (plus rien ne doit clignoter).
  • Appuyez simultanément sur 1 et 3 pour accéder au menu de programmation niveau 2.
  • Appuyez sur 2 pour passer du menu P1 à P5.
  • Appuyez sur 1 ou 3 pour régler la valeur qui clignote.
  • Quand c'est terminé, appuyez longuement sur 2 pour quitter le menu.

Accès au menu de programmation niveau 3

ecran-lcd-v2-chapitre2
  • Appuyez sur 2 pour allumer l'écran.
  • Appuyez simultanément sur 1 et 3 pour accéder au menu de programmation niveau 1.
  • Appuyez 3 fois sur 2 pour aller au bout du menu (plus rien ne doit clignoter).
  • Appuyez simultanément sur 1 et 3 pour accéder au menu de programmation niveau 2.
  • Appuyez 5 fois sur 2 pour aller au bout du menu (paramètre P5 sélectionné et plus rien ne doit clignoter).
  • Appuyez simultanément sur 1 et 3 pour accéder au menu de programmation niveau 3.
  • Appuyez sur 2 pour passer du menu C1 à C12.
  • Appuyez sur 1 ou 3 pour régler la valeur qui clignote.
  • Quand c'est terminé, appuyez longuement sur 2 pour quitter le menu.

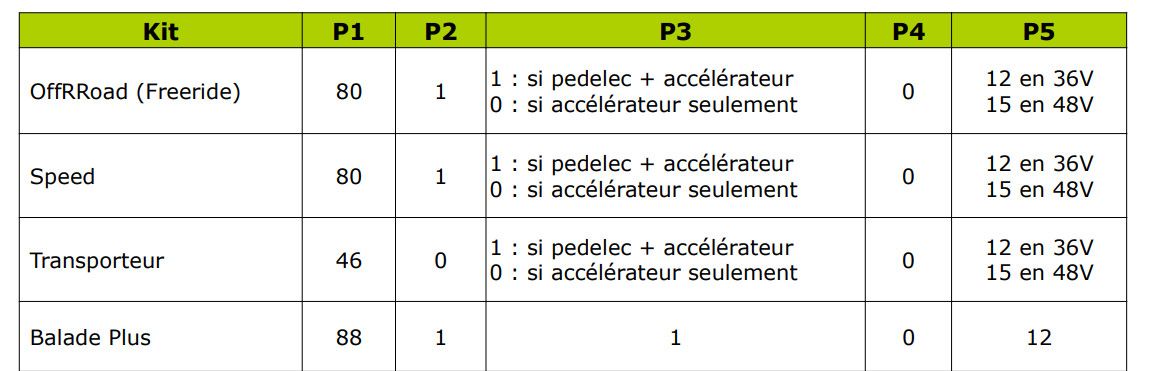

Les valeurs P1 à P5 du niveau 2

guide-lcd-v2-chap5

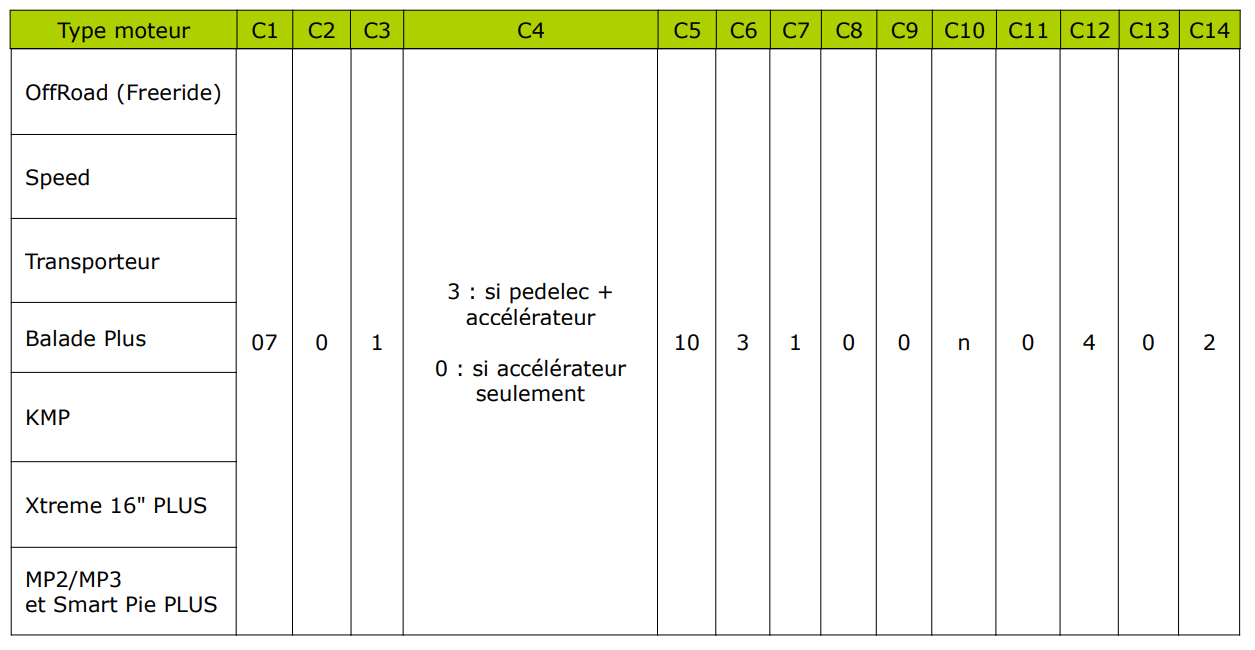

Les valeurs C1 à C13 du niveau 3

guide-lcd-v2-chap6

Nota : selon les contrôleurs, les paramètres C13 et C14 ne sont pas paramétrables, le réglage d'usine ayant déjà été fait.

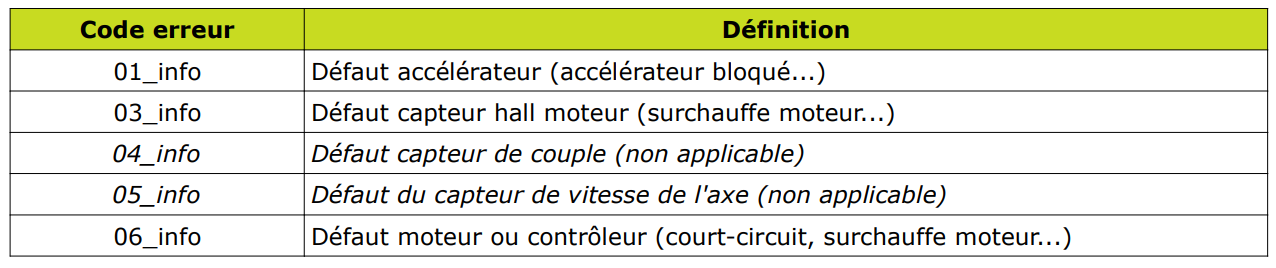

Les codes erreurs

guide-lcd-v2-chap7

L'assistance du vélo électrique cessera de fonctionner en cas de défaillance du système. L'assistance redémarrera uniquement lorsque le problème sera résolu et que le symbole du code d'erreur aura disparu.

AIDE EN LIGNE POUR LA RESOLUTION DES CODES ERREUR

==> Pour savoir ce qu'il faut faire en fonction du code erreur affiché à l'écran, suivez notre guide d'aide au diagnostic

Comment brider son contrôleur

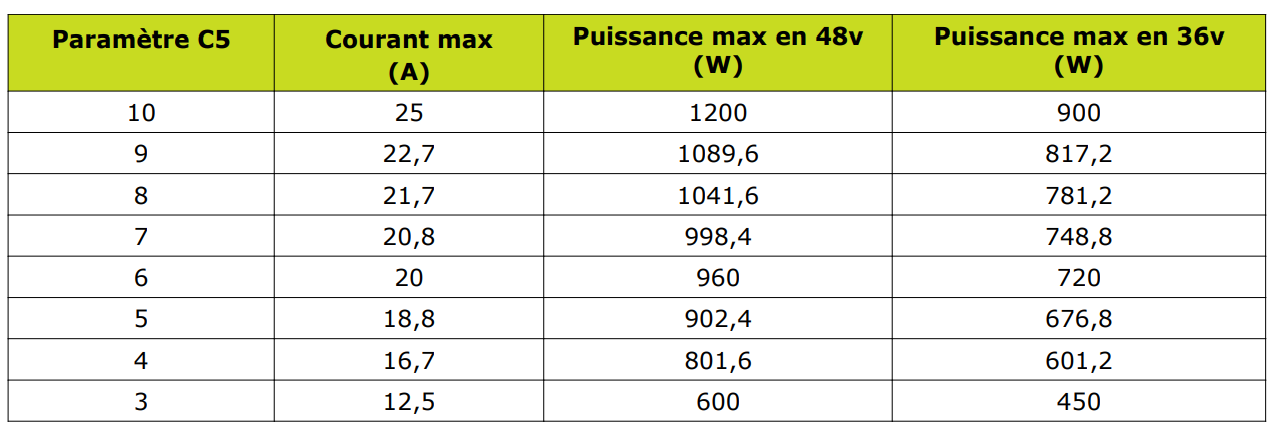

En modifiant le paramètre C5, vous pouvez réduire le courant max et augmenter votre autonomie.

guide-lcd-v2-chap8
