Guide d'installation du détecteur de pédalage (Pedelec)

Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou  + [ R ] (Mac) pour mettre à jour les images de ce document

Pedelec kit vélo électrique

Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés


Avant de commencer

Support technique

Nous apportons tous les efforts possibles à la rédaction de cette documentation. Malgré cela, il se peut que certains points techniques restent dans l'ombre ou que le fonctionnement du matériel diffère du guide suite à une nouvelle version du firmware.

Pour toutes questions, notre Support Technique se fera un plaisir de vous accompagner.  Vous pouvez le joindre directement depuis votre espace personnel à partir de la rubrique Support et SAV

Facile, moins de 2mn pour ouvrir un ticket

Pour améliorer la qualité et la rapidité du service, nous avons besoin que vous décrivez brièvement les symptômes. Plus c'est clair, plus le traitement sera rapide.

Ouvrez un dossier auprès de notre Assistance technique, un technicien vous contactera dans les meilleurs délais.

Les tutos Cycloboost - Installer un capteur de pédalage

Comment choisir le bon détecteur de pédalage (Pedelec)

Nous allons vous présenter les différents cas de figure où l'on peut installer un détecteur de pédalage. Il suffit de comparer le boîtier de pédalier, le pédalier et les manivelles de votre vélo avec les différents schémas et de trouver au moins un cas compatible.

Prenez le temps de bien vous familiariser avec les éléments des 3 lexiques en images ci-dessous avant de poursuivre la lecture du document complet.

Les informations contenues dans ce guide sont donnés à titre indicatif et les cas de figures ne sont pas exhaustifs. Selon les vélos il peut y avoir des différences.

Vous pouvez nous contacter par mail (contact@cycloboost.com) et nous envoyer vos photos (claires et nettes de moins de 1Mo) pour que l'on puisse vérifier la compatibilité de votre matériel et vous aider à faire le bon choix.

Vous trouverez à la fin du document des astuces de montage illustrées par des photos.

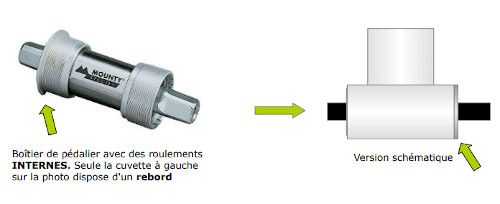

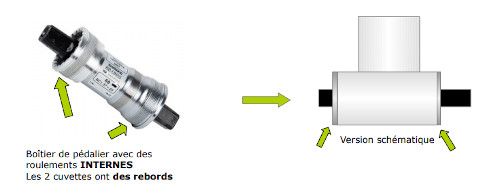

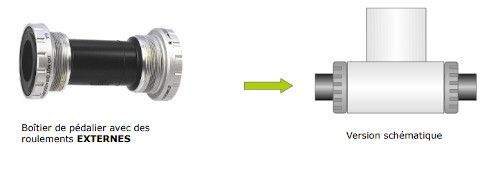

Petit lexique illustré sur la partie vélo

Pedelec kit de conversion pour vélo électrique
pedelec ou détecteur de pédalage sur un vélo à assistance électrique
pedelec ou détecteur de pédalage sur un vélo à assistance électrique
Pedelec kit vélo électrique

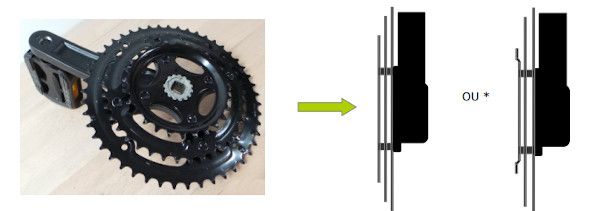

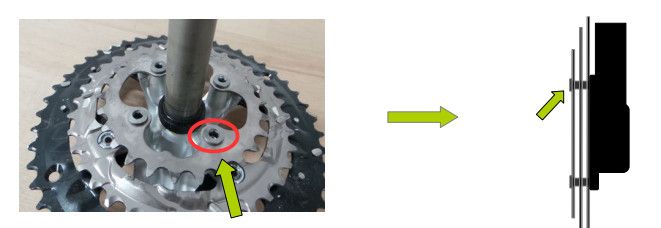

Pédalier 4 branches avec vis cheminées. Les vis cheminées sont en sur-épaisseur.

Cela permet de bloquer le disque magnétique.

(Le plateau ne doit pas être en aluminium pour que le disque puisse s'aimanter).

pédalier vélo électrique équipé d'un kit de conversion vélo

Pédalier 4 branches sans vis cheminées.

Les vis sont serties et le disque magnétique ne peut pas être directement fixé sur ce type de pédalier.

En revanche, le disque magnétique pourra être emboîté sur l'axe et sera positionné contre le petit plateau.

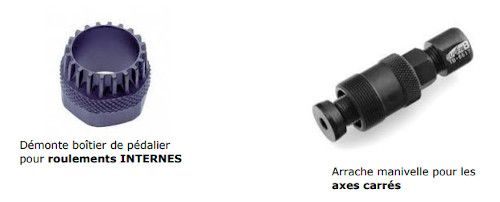

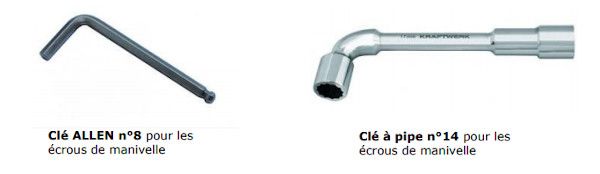

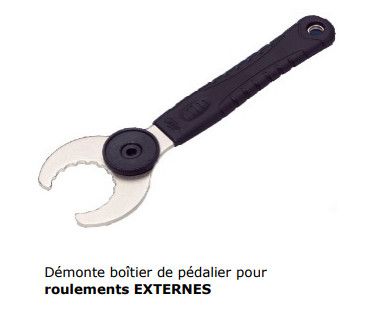

Petit lexique illustré sur l'outillage

Outillage vélo
Outillage vélo
Outillage vélo

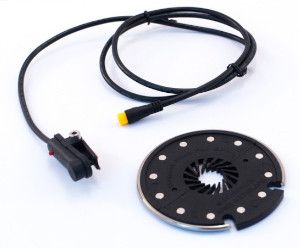

Petit Lexique illustré sur les différents éléments des détecteurs de pédalage

pedelec ou détecteur de pédalage sur un vélo à assistance électrique
anneau-blocage

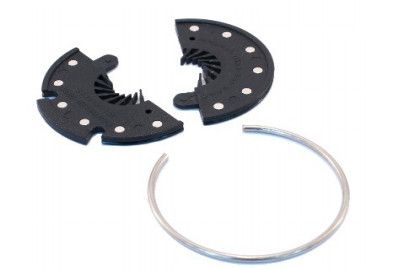

Disque à clipser sur un axe carré et anneau métallique de blocage

Pedelec kit vélo électrique
disque-anneau-2

Disque à clipser pour axe carré avec l'anneau métallique de blocage en place et version schématique du disque avec son anneau de blocage.

Ce disque est compatible avec les axes carrés de 15 à 20mm de diamètre.

détecteur de pédalage pour vélo électrique
capteur-rotation-2

Capteur de rotation réversible à visser sur une cuvette du boîtier de pédalier.

Ce type de capteur est compatible avec tous les kits, toutes marques confondues.

Pedelec kit vélo électrique
disque-classique-2

Disque classique pour axe carré.

Ce disque est compatible avec les axes carrés de 15 à 20mm de diamètre.

détecteur de pédalage pour vélo électrique
4-branches-2

Disque pour pédalier 4 branches avec vis cheminées.

Ce disque est compatible avec les plateaux de minimum 24 dents et en acier (car les aimants ne fonctionnent pas sur l'aluminium).

pedelec ou détecteur de pédalage sur un vélo à assistance électrique
capteur-de-rotation-2

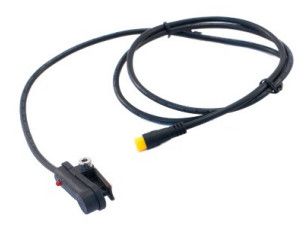

Capteur de rotation à coller sur le cadre, disponible en version GAUCHE ou DROIT.

Ce capteur n'est pas compatible avec les kits Goldenmotor.

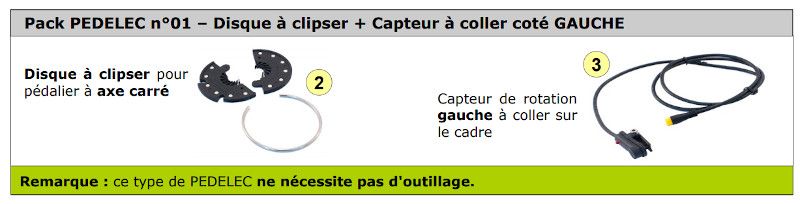

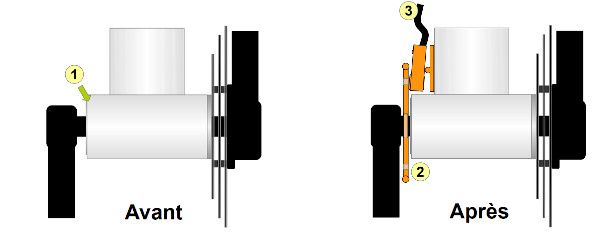

Exemple d'installation du cas de figure n°01

Ce pack PEDELEC s'installe sur un pédalier à AXE carré, avec des roulements internes et un espace minimum de 5mm (c.f. 1).

détecteur de pédalage pour vélo électrique
détecteur de pédalage pour vélo électrique

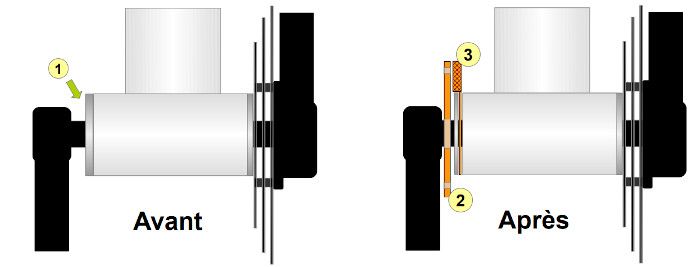

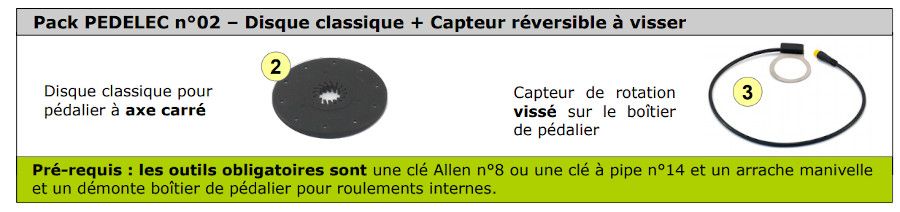

Exemple d'installation du cas de figure n°02

Ce pack PEDELEC s'installe sur un pédalier à AXE carréroulements internescuvette gauche du boîtier de pédalier avec rebord et un espace minimum de 5mm (c.f.1 ).

installation d'un détecteur de pédalage sur un vélo électrique
Pedelec kit vélo électrique

N.B. : le pack PEDELEC n°01 est aussi compatible sur ce type de cadre de vélo.

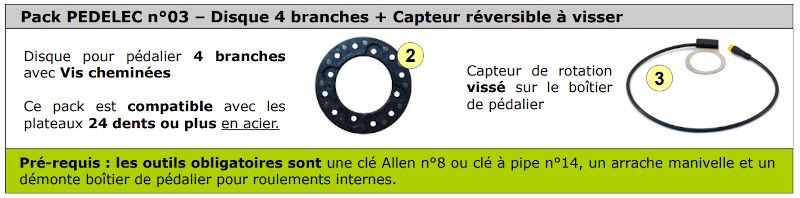

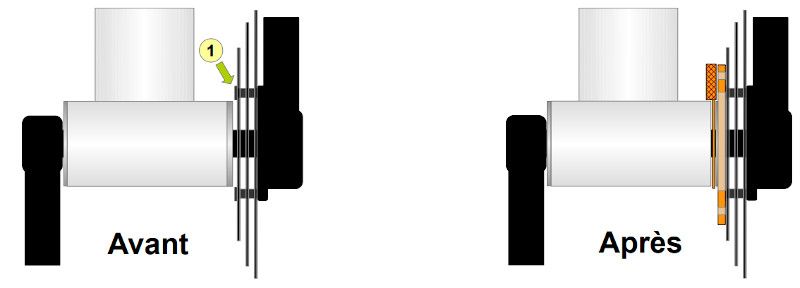

Exemple d'installation du cas de figure n°03

Ce pack PEDELEC s'installe sur un pédalier dont les plateaux sont fixés par des vis cheminées (c.f.1 ). Le boîtier de pédalier doit avoir des roulements INTERNES et l'axe doit être carré + plateau en acier.

détecteur de pédalage pour vélo électrique
pedelec pour kit de conversion vélo électrique

N.B. : le pack PEDELEC n°04 est aussi compatible sur ce type de cadre de vélo. Ce pack est aussi compatible avec les axes Octalink.

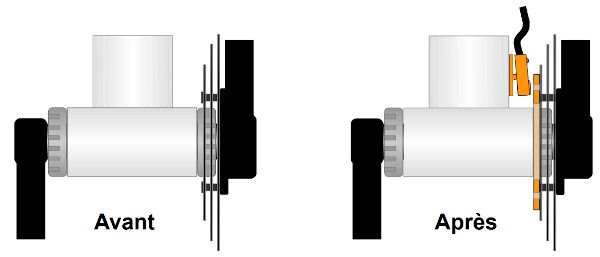

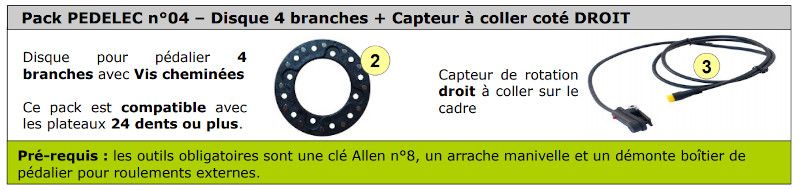

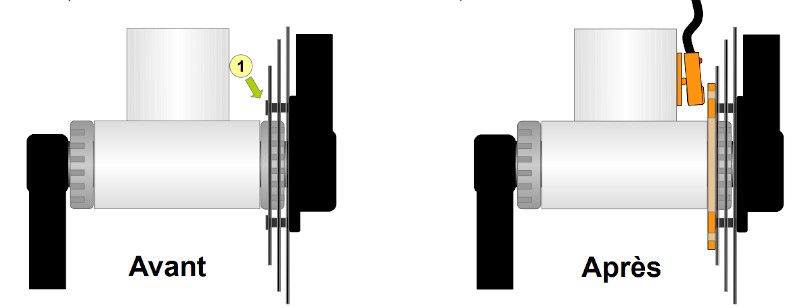

Exemple d'installation du cas de figure n°04

e pack PEDELEC s'installe sur un pédalier dont les plateaux sont fixés par des vis cheminées (c.f.1). Le boîtier de pédalier doit avoir des roulements EXTERNES et les plateaux doivent être en acier.

Pedelec kit vélo électrique
détecteur de pédalage pour vélo électrique

N.B. : ce pack PEDELEC n°04 est aussi compatible avec les boîtiers de pédalier de type PRESSFIT.

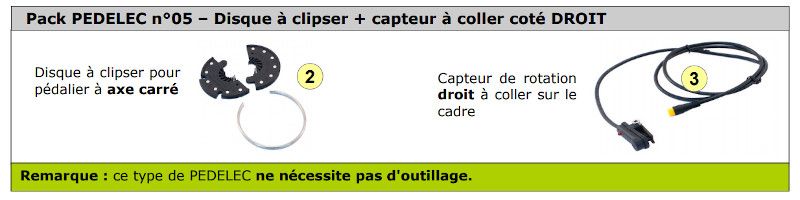

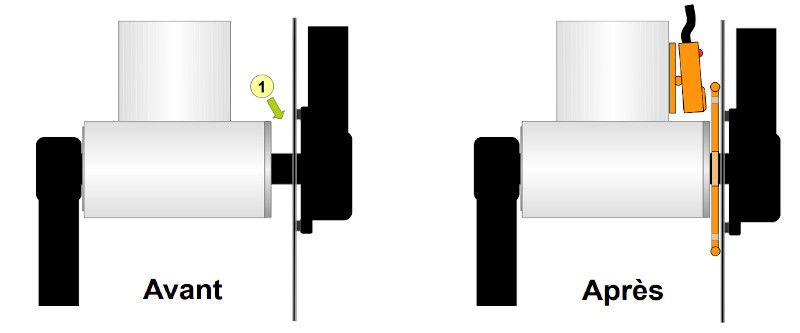

Exemple d'installation du cas de figure n°05

Ce pack PEDELEC s'installe sur un pédalier à AXE carré, avec des roulements internes et un espace minimum de 5mm (c.f.1).

pedelec ou détecteur de pédalage sur un vélo à assistance électrique
détecteur de pédalage pour vélo électrique

Exemple d'installation du cas de figure n°06

Ce pack PEDELEC s'installe sur un pédalier à AXE carréroulements internescuvette droite du boîtier de pédalier avec rebord et un espace minimum de 3mm (c.f.1).

chap2.9-1
détecteur de pédalage pour vélo électrique

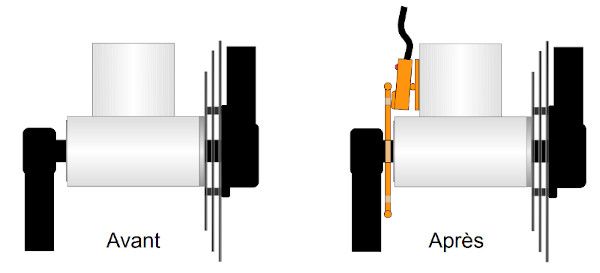

Installation du cas de figure n°01

détecteur de pédalage pour vélo électrique

Etapes de démontage

AUCUN DEMONTAGE

pedelec ou détecteur de pédalage sur un vélo à assistance électrique

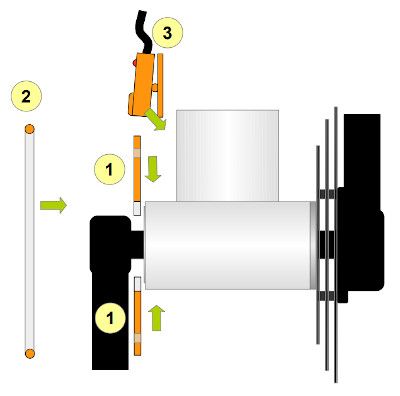

Etapes de montage

  • 1. Emboîtez les 2 moitiés du disque sur l'axe carré.
  • 2. Clipsez l'anneau métallique sur le disque.
  • 3. Positionnez le capteur de rotation sur le cadre et fixez-le avec un collier.

Important : distance entre le capteur et le disque 3mm maximum. La face du disque "working surface" doit être en face du capteur.

détecteur de pédalage pour vélo électrique

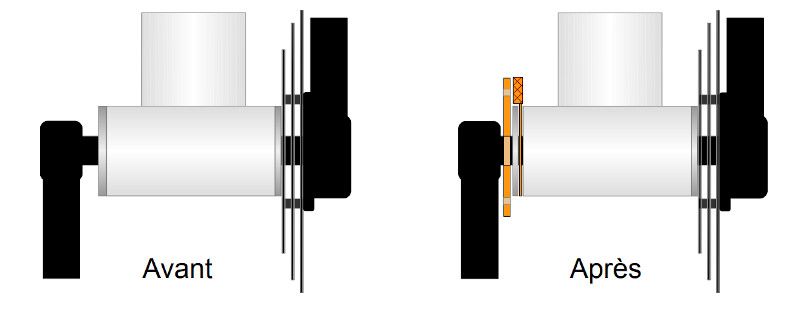

Installation du cas de figure n°02

détecteur de pédalage pour vélo électrique

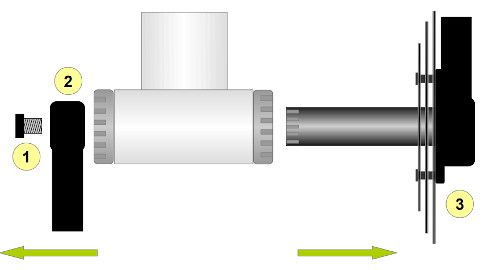

Etapes de démontage

  • 1. Dévissez l'écrou de blocage de la manivelle.
  • 2. Avec un arrache manivelle, retirez la manivelle.
  • 3. Dévissez la cuvette à rebord.
pedelec ou détecteur de pédalage sur un vélo à assistance électrique

Étapes de montage

  • 1 – Enfilez le capteur de rotation.
  • 2 – Revissez la cuvette à rebord.
  • 3 - Enfilez le disque sur l'axe carré.
  • 4 – Remettez la manivelle.
  • 5 – Revissez l'écrou de blocage.

Important :
Distance entre le capteur et le disque
1mm maximum.
Les flèches sur le disque doivent suivre
le sens inverse de rotation du
pédalage.

pedelec pour kit de conversion vélo électrique

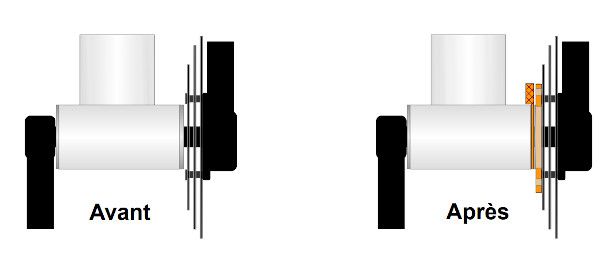

Installation du cas de figure n°03

pedelec pour kit de conversion vélo électrique

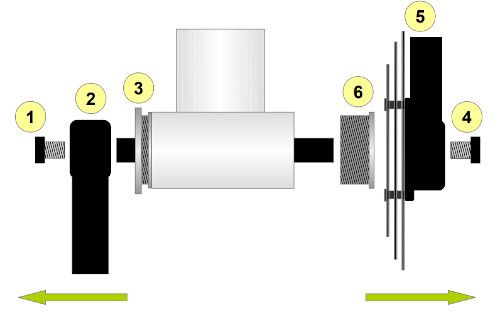

Étapes de démontage

  • 1 - Dévissez l'écrou de blocage de la
    manivelle de gauche.
  • 2 - Avec un arrache manivelle, retirer
    la manivelle de gauche.
  • 3 – Dévissez légèrement la cuvette de
    2 à 3 mm pour faciliter le démontage
    de la cuvette de l'autre côté.
  • 4 - Dévissez l'écrou de blocage du
    pédalier.
  • 5 - Avec un arrache manivelle, retirez
    le pédalier.
  • 6 – Dévissez la cuvette de droite
pedelec ou détecteur de pédalage sur un vélo à assistance électrique

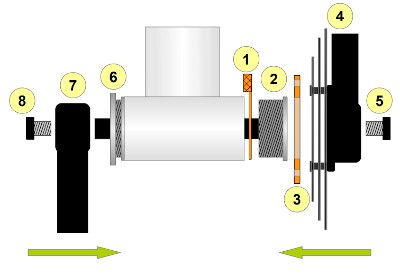

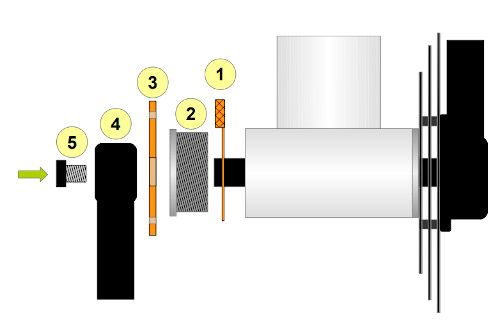

Étapes de montage

  • 1 - Enfilez le capteur de rotation.
  • 2 - Revissez la cuvette à rebord.
  • 3 – Enfilez le disque sur l'axe carré.
  • 4 – Remettez le pédalier.
  • 5 - Revisser l'écrou de blocage.
  • 6 - Revissez à fond la cuvette
  • 7 - Remettez la manivelle.
  • 8 – Revissez l'écrou de blocage.


Important :
Distance entre le capteur et le disque
1mm maximum.
Les flèches sur le disque doivent suivre le
sens inverse de rotation du pédalage.

détecteur de pédalage pour vélo électrique

Installation du cas de figure n°04

pedelec ou détecteur de pédalage sur un vélo à assistance électrique

Étapes de démontage

  • 1 - Dévissez l'écrou de blocage de la
    manivelle de gauche.
  • 2 - Retirez la manivelle de gauche.
  • 3 – Enlevez le bloc pédalier et l'axe
    traversant.
  • 4 - Dévissez le roulement droit.
pedelec ou détecteur de pédalage sur un vélo à assistance électrique

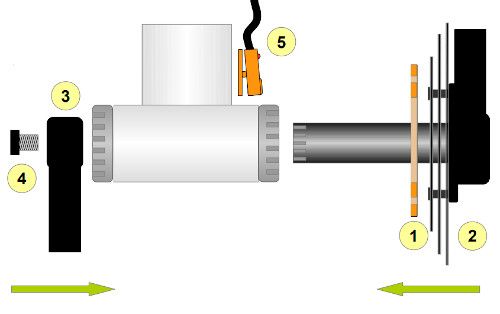

Étapes de montage

  • 1 - Enfilez le capteur de rotation et
    positionnez-le sur le petit plateau
    (24 dents minimum).
  • 2 - Remettez le bloc pédalier et l'axe
    traversant.
  • 3 – Remettez la manivelle
  • 4 – Revissez l'écrou de blocage.
  • 5 - Enfilez le capteur de rotation.


Important :
Distance entre le capteur et le disque
1mm maximum.

détecteur de pédalage pour vélo électrique

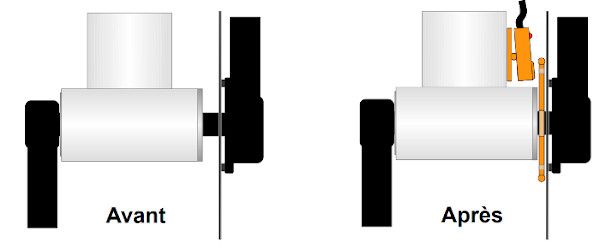

Installation du cas de figure n°05

détecteur de pédalage pour vélo électrique

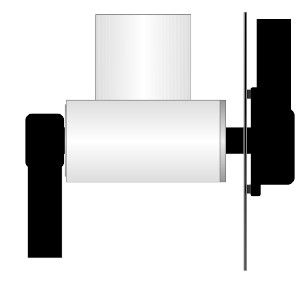

Étapes de démontage

AUCUN DEMONTAGE

pedelec ou détecteur de pédalage sur un vélo à assistance électrique

Étapes de montage

  • 1 – Clipsez le disque sur l'axe carré.
  • 2 – Clipsez l'anneau métallique sur le
    disque.
  • 3 – Positionnez le capteur de rotation sur
    le cadre et fixez-le avec un collier.


Important :
Distance entre le capteur et le disque
1mm maximum.
La face du disque « working surface »
doit être en face du capteur

détecteur de pédalage pour vélo électrique

Installation du cas de figure n°06

pedelec pour kit de conversion vélo électrique

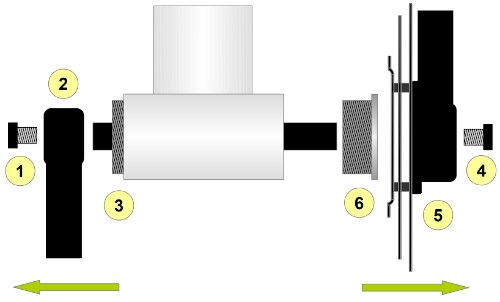

Étapes de démontage

  • 1 - Dévissez l'écrou de blocage de la
    manivelle de gauche.
  • 2 - Avec un arrache manivelle, retirer
    la manivelle de gauche.
  • 3 – Dévissez légèrement la cuvette de
    2 à 3 mm pour faciliter le démontage
    de la cuvette de l'autre côté.
  • 4 - Dévissez l'écrou de blocage du
    pédalier.
  • 5 - Avec un arrache manivelle, retirez
    le pédalier.
  • 6 – Dévissez la cuvette de droite
détecteur de pédalage pour moteur de vélo électrique

Étapes de montage

  • 1 - Enfilez le capteur de rotation.
  • 2 - Revissez la cuvette à rebord.
  • 3 - Vissez le support de disque sur le
    pédalier 5 branches à l'aide des vis
    cheminée.
  • 4 - Clipser le disque sur le support
    plastique.
  • 5 - Remettez le pédalier.
  • 6 - Revisser l'écrou de blocage du pédalier.
  • 7 - Revissez à fond la cuvette gauche.
  • 8 - Remettez la manivelle de gauche.
  • 9 - Revissez l'écrou de blocage de gauche.


Important :
Distance entre le capteur et le disque
1mm maximum.
Les flèches sur le disque doivent suivre le
sens de rotation du pédalage.

Pedelec kit vélo électrique

Installation du cas de figure n°07

pedelec ou détecteur de pédalage sur un vélo à assistance électrique

Étapes de démontage

  • 1 - Dévissez l'écrou de blocage du pédalier.
  • 2 - Avec un arrache manivelle, retirer le pédalier
détecteur de pédalage pour vélo électrique

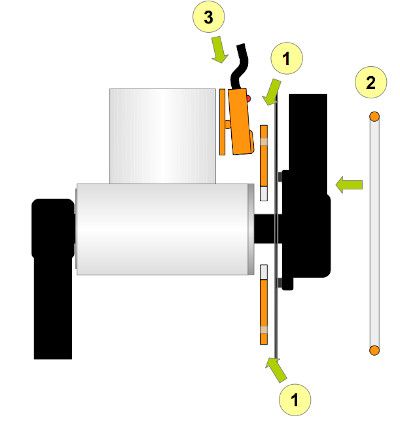

Étapes de montage

  • 1 - Coller le capteur de rotation sur le cadre.
  • 2 - Visser le support de disque sur le petit plateau à l'aide des vis cheminée.
  • 3 - Clipser le disque sur le support plastique.
  • 4 - Remettez le pédalier.
  • 5 - Revisser l'écrou de blocage.


Important :
Distance entre le capteur et le disque 1mm maximum.
Les flèches sur le disque doivent suivre le
sens de rotation du pédalage.

Pedelec kit vélo électrique

Installation du cas de figure n°08

détecteur de pédalage pour vélo électrique

Étapes de démontage

  • 1 - Dévissez l'écrou de blocage de la manivelle de droite.
  • 2 - Avec un arrache manivelle, retirer le pédalier.
détecteur de pédalage pour vélo électrique

Étapes de montage

  • 1 – Enfilez le disque sur l'axe carré.
  • 2 – Remettez le pédalier.
  • 3 - Revisser l'écrou de blocage.
  • 4 – Visser le capteur de pedelec sous le boitier de pédalier


Important :
Distance entre le capteur et le disque 1mm maximum.
Les flèches sur le disque doivent suivre le sens de rotation du pédalage.

détecteur de pédalage pour vélo électrique

 Installation du cas de figure n°09

Pedelec kit moteur roue pour vélo électrique

Étapes de démontage

AUCUN DEMONTAGE

détecteur de pédalage pour vélo électrique

Étapes de montage

  • 1 – Clipsez le disque sur l'axe carré.
  • 2 – Clipsez l'anneau métallique sur le disque.
  • 3 – Visser le capteur de pedelec sous le boitier de pédalier.
détecteur de pédalage pour vélo électrique

Branchement du détecteur de pédalage sur le contrôleur

Moteurs OffRoad, Speed, Balade Plus :

pedelec pour moteur roue de vélo électrique

Moteur Magic Pie V2

branchement contrôleur moteur GOLDEN MOTOR

Astuces d'installation

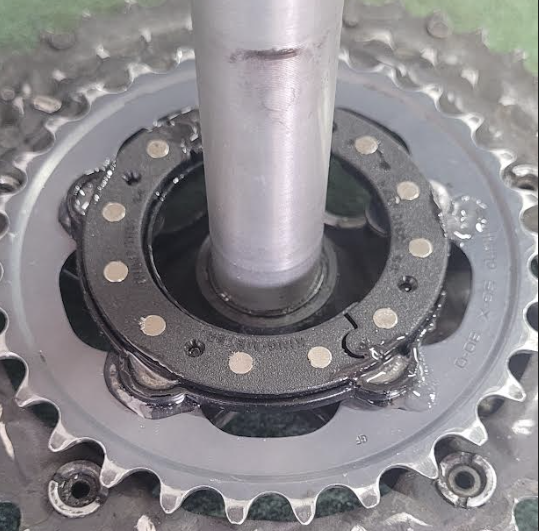

Comment positionner le capteur par rapport au disque

Il faut positionner le capteur de pédalage perpendiculairement au sens de rotation.

détecteur de pédalage pour vélo électrique

Comment installer un disque 4 branches

Il suffit de le poser en faisant coïncider les vis avec les encoches prévues à cet effet. Les aimants se chargent
naturellement de le maintenir en place.

détecteur de pédalage pour vélo électrique

Comment installer un disque 5 branches

Il faut positionner le support sur le petit plateau.  (Mettre les photos des pièces)

Poser les 2 parties du disque magnétique sur le support comme ceci :

détecteur de pédalage pour vélo électrique

Nous conseillons de coller l'ensemble avec de la colle époxy, comme sur la photo.

Remarque : il faut bien dégraisser au préalable.

Réglage du capteur à coller

Pour régler l'écartement entre le capteur à coller et le disque, vous pouvez utiliser la vis de réglage prévue à cet effet. Il doit juste y avoir l'espace d'une carte de visite.

détecteur de pédalage pour vélo électrique

Réglage du capteur à visser


Si vous avez choisi le Pack Pedelec réversible, vous pouvez régler l'écartement en tordant légèrement la patte du capteur dans un sens ou dans l'autre :

pedelec ou détecteur de pédalage sur un vélo à assistance électrique

Si vous avez choisi le Pack N°3, vous allez peut-être être amener à devoir limer le support métallique pour excentrer et aligner le capteur avec les aimants.

Positionnement du capteur à coller

Le capteur se colle directement sur le cadre et se fixe ensuite à l'aide d'un collier en nylon comme ceci :

détecteur de pédalage pour vélo électrique

Si l'espace entre le disque et le cadre est trop fin, vous pouvez déporter le capteur sous le cadre et le coller à l'aide d'un pâton de pâte bi-composant.

disque et capteur pour moteur vélo électrique

L'écartement entre le capteur et le disque peut se faire à l'aide d'une carte de visite.

Comment installer le disque magnétique à clipser


Présenter les 2 parties de part et d'autre de l'axe du pédalier et emboîtez-les (Figure 01) puis positionnez l'anneau métallique autour du disque et clipsez-le (Figure 02) :

bricolage moteur vélo électrique

Voila, c'est terminé !

pedelec ou détecteur de pédalage sur un vélo à assistance électrique

La chaîne du vélo touche le disque magnétique


Le pignon du vélo doit avoir au moins 24 dents. En dessous, la chaîne touche le disque et peut empêcher le bon fonctionnement du capteur de pédalage : il faut au moins 6mm.
Il faut soit trouver un autre type de PEDELEC pour l'installation, soit mettre un pignon de 24 dents ou plus.

pedelec ou détecteur de pédalage sur un vélo à assistance électrique

Comment installer un PEDELEC sur un axe Octalink


Il faut agrandir le centre comme indiqué sur la photo.

détecteur de pédalage pour vélo électrique

N'agrandissez pas trop, il faut que le disque rentre en force sur l'axe :

pedelec ou détecteur de pédalage sur un vélo à assistance électrique
