Guide d'utilisation de l'écran LCD DP C10

Version 1


Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou + [ R ] (Mac) pour mettre à jour les images de ce document

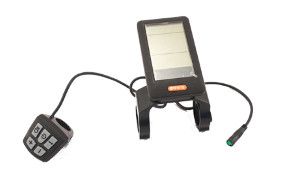

Ecran LCD DP C10






Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-2017 Cycloboost - Tous droits réservés
















Table des matières




Avant de commencer


Bien lire nos recommandations d'utilisation !

Support technique

Nous apportons tous les efforts possibles à la rédaction de cette documentation. Il se peut que certains points techniques restent dans l'ombre. Cycloboost reste à votre disposition pour éclaircir ces points et vous accompagner si vous le souhaitez.



Garantie, retour et SAV

Le support technique Cycloboost est à votre disposition pour répondre à toutes vos questions concernant :

  • l'installation du kit
  • le dysfonctionnement d'un des éléments du kit ou de la batterie
  • le retour des marchandises

Vous pouvez contacter notre Support Technique directement depuis votre espace personnel à la rubrique Support et SAV

Suivi SAV


Un technicien traitera votre demande sous 72h ouvrées maximum.

INFORMATION : Pour vous aider, voici la procédure pour faire appel au Support Technique



IMPORTANT : recommandations d'utilisation

Cycloboost garantit le produit 24 mois à partir de la date d'achat sous réserve de son utilisation en bon père de famille (voir nos Conditions Générales de Ventes).

Exclusions :
  • Les dysfonctionnement si le boîtier a été ouvert, à cause de négligences, suite à une mauvaise utilisation ou une utilisation anormale, en cas d'accident, de compétition.
  • Les connecteurs ou la câblerie endommagés.
  • Les rayures ou les détériorations du boîtier après livraison.
  • La date de garantie a été dépassée.
  • Les installations par des personnes ou techniciens non habilités par Cycloboost.

Le kit BBS est paramétré par nos techniciens pour fonctionner de manière optimale. Toute modification du paramétrage entraînera une perte de la garantie du kit complet.

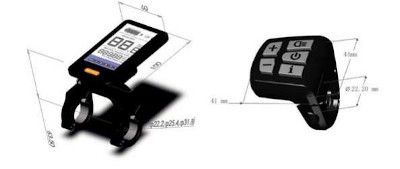

Apparence et taille

La coque du DP C10 est en PC (polycarbonate), l'écran à cristaux liquide est en PMMA durci (polymétachrylate de méthyle ). Il est capable de fonctionner à des températures comprises entre -20 et 60°C.

Ecran C961


Les fonctions

Le DPC10 propose de nombreuses fonctions pour une utilisation pratique et facile.

Fonctions :

  • Commande ergonomique déportée
  • Vitesse
  • Unité de distance
  • Jauge de batterie
  • Rétro-éclairage
  • Niveau d'assistance
  • Réglage de la luminosité du rétro-éclairage
  • Indicateur Kilométrage
  • Indicateur de code d'erreur

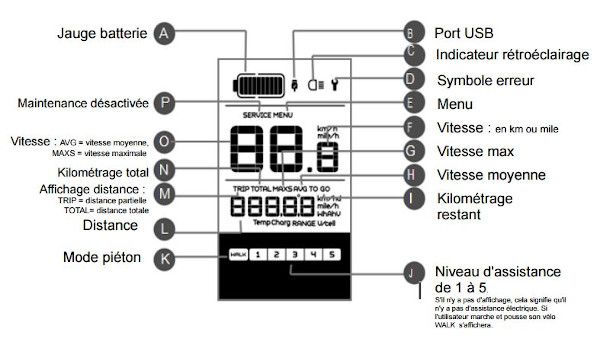

L'interface

Ecran C961

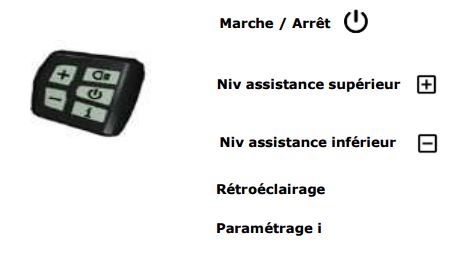

La commande déportée

La commande déportée de l'écran possède cinq touches :

Ecran BBS DPC10

Recommandations

Attention : Ne pas brancher ou débrancher l'afficheur s'il est en marche.
Ecran C965

  • Éviter les chocs.

  • Protéger l'écran en cas d'utilisation prolongée sous la pluie.

  • Ne pas réinitialiser si l'afficheur ne fonctionne pas.

  • Contacter le SAV si l'afficheur ne fonctionne plus.

Installation

Important : veuillez respecter les couples de serrage. Il s'agit de pièces en plastique, un couple trop important peut endommager le matériel et cela n'est pas pris dans le cadre de la garantie contractuelle.

Ecran C965

Il existe deux possibilités d'installation du support, vers l'avant ou vers l'arrière : à vous de choisir la position qui s'adapte le mieux à votre utilisation.

Ecran C965

Le support peut s'adapter aux cintres de diamètre 22,2mm, 25,4mm et 31,8mm grâce aux 3 bagues d'adaptation fournies. Veuillez respecter les sens d'insertions (flèche verte).

Ecran C965

Les différentes fonctions


Marche/Arrêt

Pour allumer le système électrique, maintenez appuyé le bouton [ON/OFF] jusqu'à ce que l'écran s'allume.

Pour éteindre, maintenez appuyé le bouton [ON/OFF] jusqu'à que l'écran s'éteigne.

L'écran s'éteindra automatiquement après 5mn d'inactivité (réglage par défaut).


Modes d'assistance

Appuyez sur [PLUS] ou [MOINS] pour choisir votre niveau d'assistance de 1 à 5. Au démarrage, le niveau est 1. Si aucun niveau d'assistance apparaît, il n'y a pas d'assistance électrique.

Ecran DPC10

Les niveaux vont de 0 à 5 :

  • Niveau 0 : pas d'assistance au pédalage, seul l'accélérateur fonctionne s'il est branché
  • Niveau 1 : assistance de 10% max
  • Niveau 2 : assistance de 20% max
  • Niveau 3 : assistance de 40% max
  • Niveau 4 : assistance de 75% max
  • Niveau 5 : assistance de 100%

Lorsque vous allumerez l'assistance, le niveau par défaut sera le 1.


Pendant le rodage ou dans les longues montées (>5mn), il ne faut pas dépasser le niveau 3 avec le PEDELEC pour ne pas endommager le moteur et la batterie.

Remarque : l'accélérateur ne permet de doser QUE la vitesse.

Quelque soit le niveau d'assistance que vous aurez sélectionné au niveau de l'écran LCD (Niveau 1 à 5), vous aurez 100% de puissance disponible immédiatement.


Bascule entre le mode vitesse et le mode kilométrage

Appuyez brièvement sur [i] pour passer de l'affichage de la distance à l'affichage de la vitesse, Distance partielle (TRIP) > distance totale (TOTAL) > vitesse maximale (MAXS) > vitesse moyenne (AVG) > kilométrage restant (TOGO) > puissance (W) > calories (C).

Ecran DPC10

Rétro-éclairage

Appuyez 2 secondes sur le bouton de l'éclairage pour activer le rétro-éclairage. S'il fait sombre, le rétro-éclairage s'allumera automatiquement.

Si vous activez le rétro-éclairage à la main, vous devrez de nouveau appuyer sur le bouton.

Il est possible de paramétrer la luminosité et le temps de réaction du rétro-éclairage.


Mode piéton

Le mode piéton, lorsqu'il est activé, permet d'activer le moteur à 6km/h. Il peut s'avérer très utile, notamment lorsqu'on pousse le vélo en montée !

Appuyez sur [MOINS] pendant 2 secondes. Le mode piéton s'active et le symbole WALK s'affiche. Relâchez [MOINS] pour désactiver le mode piéton.

Ecran DPC10

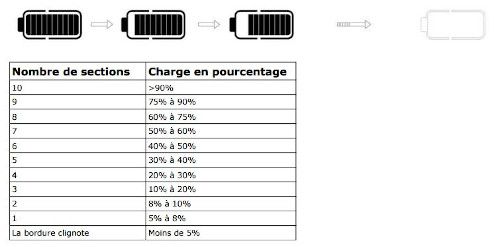

Jauge de la batterie

Les témoins de charge sont divisés en 10 sections. Voici la capacité estimée en fonction de la section :

Ecran DPC10

Port USB

Branchez votre câble USB au port USB pour charger, l'écran doit être allumé. Le courant maximal de charge est de 500mA , le symbole 'Charg' apparaît. :.

Ecran DPC10

Le paramétrage


Important : avant toute chose, assurez-vous que les connexions sont bonnes.


Paramètres

  • Réinitialisation des données
  • Km/mile
  • Luminosité
  • Temps de veille
  • Indicateur de maintenance
  • Communication batterie
  • Code erreur

Préparation

Appuyez 2x sur [i] pour entrer dans le menu. Rappuyez 2x sur [i] pour retourner à l'affichage principal.

Lorsque le paramètre à modifier clignote, appuyez sur [PLUS] ou [MOINS] pour ajuster la valeur souhaitée.

Appuyer brièvement sur [i] pour passer d'un paramètre à un autre.

Si aucune opération n'est effectuée, l'écran retourne à l'affichage 'normal' au bout de 2x secondes.


Réinitialisation des données

Appuyez 2x sur [i] pour entrer dans le menu. TC apparaît.

Appuyez sur [PLUS], un "Y" apparaît. A présent, toute donnée temporaire peut être réinitialisée : vitesse maximale (MAXS), vitesse moyenne (AVG) et distance partielle (TRIP).

Appuyez 2x sur [i] (< 0.3 secondes) pour ré-initialiser.

Si l'utilisateur n'effectue pas de réinitialisation, la distance partielle et le temps d'utilisation seront automatiquement remis à zéro lorsque le temps d'utilisation excèdera 99 heures et 59 mn.

Ecran DPC10

Kilométrage : mile ou kilomètre

S7 apparaît. Appuyez sur [PLUS] ou [MOINS] pour passer de kilomètre à mile.

Puis rappuyez brièvement sur [i].

Ecran DPC10

Réactivité à la lumière

Il est possible de choisir le degré de luminosité auquel réagira le rétro-éclairage.

Bl0 apparaît. Appuyez sur [PLUS] ou [MOINS] pour choisir un chiffre entre 1 et 5. Plus le chiffre est élevé plus l'écran réagira rapidement dès qu'il fait un peu sombre.

Puis rappuyez brièvement sur [i].

Ecran DPC10

Luminosité rétro-éclairage

Bl1 apparaît. Appuyez sur [PLUS] ou [MOINS] pour choisir un chiffre entre 1 et 5. Plus le chiffre est élevé, plus l'écran sera lumineux.

Puis rappuyez brièvement sur [i].

Ecran DPC10

Arrêt automatique

OFF apparaît. Appuyer sur [PLUS] ou [MOINS] pour choisir un chiffre entre 1 et 9 . Ces chiffres indiquent le nombre de minutes nécessaires pour que le système s'arrête automatiquement.

Puis appuyez brièvement sur [i].

Ecran DPC10

Warning maintenance (NON APPLICABLE)

Ne pas activer !

Appuyez brièvement sur [i].


Vitesse

SPL apparaît, il indique la vitesse maximale par défaut.

NE PAS MODIFIER CE PARAMETRE !

Puis appuyez brièvement sur [i].

Ecran DPC10

Code erreur

E00-E09 indique les codes erreurs existants et E00 présente la dernière erreur en date.

Appuyez brièvement sur [i] pour voir la suite des données.

Ecran DPC10

Définitions codes erreurs


Ecran DPC10 BBS

Ce symbole apparaît lorsque le kit constate une anomalie/défaut du système. Voici la liste des codes erreurs :

Ecran DPC10 BBS

Note: le code erreur 10 apparaîtra probablement sur l'écran lorsque le vélo grimpe sur plusieurs kilomètres.

Cela signifie que le moteur a atteint ses limites. Si l'utilisateur continue d'utiliser le vélo, l'assistance s'arrêtera automatiquement.


FAQ

Question: Pourquoi l'afficheur ne s'allume pas?

Réponse : Vérifiez si les connecteurs sont bien branchés. Appuyez de nouveau sur ON/OFF.

Si cela ne fonctionne pas, contactez le SAV.


Question: Que faire lorsqu'un code d'erreur s'affiche ?

Réponse : Référez-vous à la liste des codes d'erreur du §8.7.

Éteignez le système (appuyez sur ON/OFF), débranchez l'écran LCD, attendez 2mn puis reconnectez l'écran sur le connecteur étanche prévu à cet effet.

Mettez le système sous tension (appuyez sur ON/OFF), cela doit réinitialiser et corriger l'erreur.

Si cela ne fonctionne pas, contactez le SAV.
