Guide d'utilisation de l'écran LCD 500C

Version 1


Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou + [ R ] (Mac) pour mettre à jour les images de ce document






Ecran LCD 500C






Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-2017 Cycloboost - Tous droits réservés




Table des matières




Avant de commencer


Bien lire nos recommandations d'utilisation !

Support technique

Nous apportons tous les efforts possibles à la rédaction de cette documentation. Il se peut que certains points techniques restent dans l'ombre. Cycloboost reste à votre disposition pour éclaircir ces points et vous accompagner si vous le souhaitez.



Garantie, retour et SAV

Le support technique Cycloboost est à votre disposition pour répondre à toutes vos questions concernant :

  • l'installation du kit
  • le dysfonctionnement d'un des éléments du kit ou de la batterie
  • le retour des marchandises

Vous pouvez contacter notre Support Technique directement depuis votre espace personnel à la rubrique Support et SAV

Suivi SAV


Un technicien traitera votre demande sous 72h ouvrées maximum.

INFORMATION : Pour vous aider, voici la procédure pour faire appel au Support Technique



IMPORTANT : recommandations d'utilisation

Cycloboost garantit le produit 24 mois à partir de la date d'achat sous réserve de son utilisation en bon père de famille (voir nos Conditions Générales de Ventes).

Exclusions :
  • Les dysfonctionnement si le boîtier a été ouvert, à cause de négligences, suite à une mauvaise utilisation ou une utilisation anormale, en cas d'accident, de compétition.
  • Les connecteurs ou la câblerie endommagés.
  • Les rayures ou les détériorations du boîtier après livraison.
  • La date de garantie a été dépassée.
  • Les installations par des personnes ou techniciens non habilités par Cycloboost.

Le kit BBS est paramétré par nos techniciens pour fonctionner de manière optimale. Toute modification du paramétrage entraînera une perte de la garantie du kit complet.


Apparence et taille

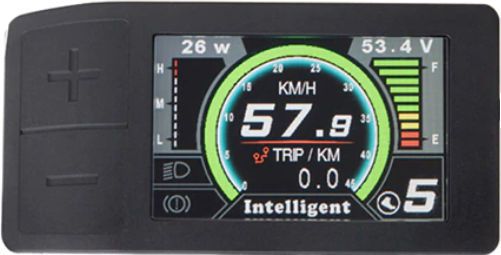

L'afficheur 500C est en ABS noir, la fenêtre de l'afficheur est en acrylique renforcé, la résistance est équivalente au verre trempé.

Il est capable de fonctionner à des températures comprises entre -20 et +70℃.

Dimensions hors tout du boîtier (L x H x l) : 79 x 40 x 18mm

Ecran LCD 500C



Les fonctions

Le 500C propose de nombreuses fonctions pour une utilisation pratique et facile.

Fonctions :

  • Vitesse
  • Jauge batterie
  • Distance journalière
  • Niveaux d'assistance
  • Puissance instantanée

Paramétrages :

  • Vitesse limite
  • Diamètre de la roue
  • Nombre des niveaux d'assistance

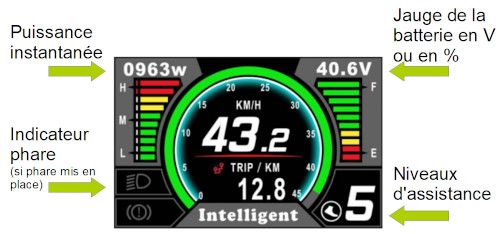

L'interface

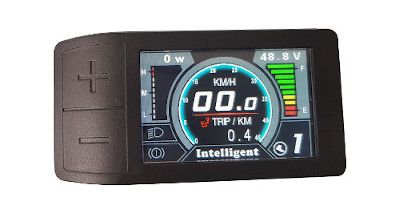

Ecran Bafang 500c


Les commandes

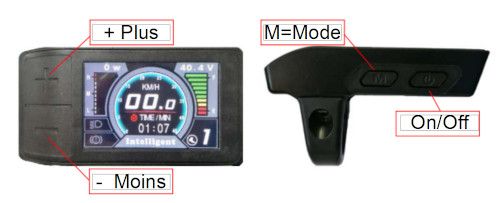

L'écran 500C dispose de boutons de commande à gauche de l'écran LCD et sur le dessous de l'écran :

Ecran 500c

Recommandations

Attention : Ne pas brancher ou débrancher l'afficheur s'il est en marche.
Ecran C965

  • Éviter les chocs.

  • Protéger l'écran en cas d'utilisation prolongée sous la pluie.

  • Ne pas réinitialiser si l'afficheur ne fonctionne pas.

  • Contacter le SAV si l'afficheur ne fonctionne plus.

Installation

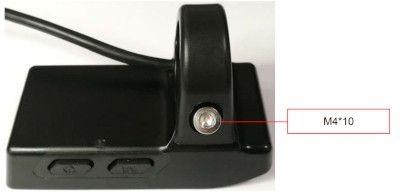

Important : veuillez respecter les couples de serrage (0.5Nm, maximum :0.7Nm). Il s'agit de pièces en plastique, un couple trop important peut endommager le matériel et cela n'est pas pris dans le cadre de la garantie contractuelle.

Ecran 500c


Les différentes fonctions


Marche/Arrêt

Pour allumer le système électrique, maintenez appuyé le bouton [ON/OFF] pendant 1 seconde.

L'écran s'éteindra automatiquement quand rien n'est demandé et que le vélo ne roule pas pendant 5 minutes (valeur par défaut.)

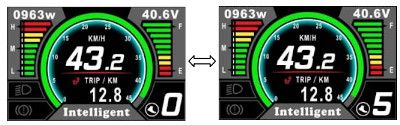

Réglage du niveau d'assistance

Pressez brièvement [PLUS] + [MOINS] pour changer le niveau d'assistance. Par défaut, vous disposez de 5 niveaux d'assistance.

Ecran Bafang 500c


Sélecteur de mode kilométrage

Pressez brièvement le bouton [ON/OFF] pour changer de mode de vitesse.

AVG SPEED (vitesse moyenne) > MAX SPEED (vitesse maximale) > ODO (distance partielle) > TIME (temps) > TRIP (distance totale).

Ecran Bafang 850c

Si rien n'est demandé pendant 5 secondes, l'écran retournera à l'écran précédent.

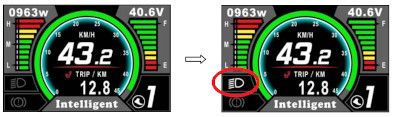

Eclairage

Pressez et maintenez le bouton [PLUS] pendant 1 seconde pour allumer/éteindre le phare avant (si vous avez branché un phare sur la sortie lumière.)

Ecran Bafang 8050c

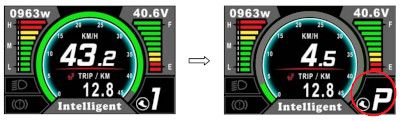

Mode piéton (6km/h)

Pressez et maintenez le bouton [MOINS] pendant 2 secondes pour passer en mode piéton 6km/h et relâchez ce bouton pour sortir de ce mode.

Ecran Bafang 500c

Remise à zéro des données

[PLUS] + [MOINS] simultanément pendant 1 seconde pour réinitialiser la vitesse moyenne, la vitesse maxi, le trajet et le temps.




Paramétrage


Pressez le bouton [MODE] (au moins 2 secondes) pour rentrer dans les paramètres, pressez [BAS/HAUT] pour changer les paramètres, pressez le bouton [MODE] pour passer à l'option suivante.

Pressez le bouton [MODE] deux fois pour sortir du menu.


  • L'écran quittera le menu au bout de 30s d'inactivité.
  • Il n'est pas possible d'accéder au menu en roulant.
  • L'écran quittera le menu dès que le vélo roulera.

L'ordre des paramètres est comme suit :

Ecran Bafang 500c


Système

Pressez les boutons [PLUS/MOINS] pour changer entre le système métrique et impérial.

Ecran Bafang 500c

Luminosité

Pressez les boutons [PLUS/MOINS] pour changer la luminosité du rétroéclairage.

Une barre pour très sombre (par défaut). Cinq barres pour très lumineux.

Ecran Bafang 500c


Arrêt auto

Pressez les boutons [PLUS/MOINS] pour changer le temps d'arrêt automatique, de 1 à 9 ou OFF, le nombre représentant le temps (en minutes) avant l'arrêt automatique.

La valeur par défaut est de 5 minutes.

Ecran Bafang 500c


Indicateur batterie


Pressez les boutons [PLUS/MOINS] pour changer le voltage de la batterie : 24v, 36v ou 48v.

Ecran Bafang 500c

Pressez les boutons [PLUS/MOINS] pour changer l'indicateur de niveau de batterie : en voltage, en pourcentage ou OFF.

Nous vous conseillons de choisir 'voltage' pour avoir une indication précise de la tension de la batterie.

Ecran Bafang 500c


Taille de la roue

Pressez les boutons [PLUS/MOINS] pour changer l'indicateur de puissance : analogique, numérique ou courant.

Cette donnée représente la puissance de sortie de la batterie (pas du moteur).

Ecran Bafang 850c

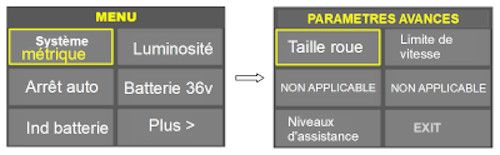

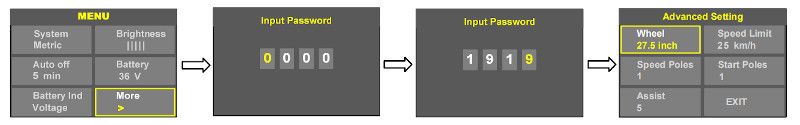

Paramètres avancés

Pressez le bouton [MODE] pour entrer dans le paramétrage avancé, le mot de passe par défaut est '1919'.

Ecran Bafang 500c


Limite de vitesse

Pressez les boutons [PLUS + MOINS] pour changer la vitesse limite, de 10 à 60km/h.

Ecran Bafang 500c


Niveaux d'assistance

Ce menu vous permet de choisir le nombre de modes d’assistance que vous souhaitez entre 3, 5 ou 9 modes (5 niveaux par défaut).

Ecran Bafang 500c





Définition code erreur


L'écran affiche un message d'erreur (via une icone sur la gauche) + un code erreur au bas de l'écran, de 04 à 30.

Voici ci-dessous les définitions.





CODE ERREUR

DESCRIPTION

AFFICHAGE ERREUR

0x01

Normal

Pas d'erreur



0x03

Signal de frein

Pas d'erreur



0x04

Accélération en position haute

Affiche 04H à la position du logo



0x05

Erreur accélérateur

Affiche 05H à la place du logo



0x06

Protection faible tension

Affiche 06H à la place du logo



0x07

Protection haute tension

Affiche 07H à la place du logo



0x08

Erreur de la liaison du capteur Hall du moteur

Affiche 08H à la place du logo



0x09

Erreur de la liaison de la phase sur le moteur

Affiche 09H à la place du logo



0x10

Surchauffe du contrôleur

Affiche 10H à la place du logo



0x11

Erreur du capteur de température contrôleur

Affiche 11H à la place du logo



0x12

Erreur capteur intensité

Affiche 12H à la place du logo



0x13

Erreur capteur de température batterie

Affiche 13H à la place du logo



0x14

Erreur de capteur température moteur

Affiche 14H à la place du logo



0x15

Erreur de capteur température contrôleur

Affiche 15H à la place du logo



21

Erreur capteur de vitesse

Affiche 21H à la place du logo



22

Erreur communication BMS

Affiche 22H à la place du logo



23

Erreur phare avant

Affiche 23H à la place du logo



24

Erreur capteur du phare avant

Affiche 24H à la place du logo



25

non applicable



26

non applicable



30

Erreur communication

Affiche 30 à la place du logo
