Guide d'installation des Torque Arm (bras de reprise de couple)

Version 2 (07/11/2014)


Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou + [ R ] (Mac) pour mettre à jour les images de ce document






kits moteurs roues






Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-2017 Cycloboost - Tous droits réservés




Table des matières




Avant de commencer

Support technique

Nous apportons tous les efforts possibles à la rédaction de cette documentation. Il se peut que certains points techniques restent dans l'ombre. Cycloboost reste à votre disposition pour éclaircir ces points et vous accompagner si vous le souhaitez.



Garantie, retour et SAV

Le support technique Cycloboost est à votre disposition pour répondre à toutes vos questions concernant :

  • l'installation du kit
  • le dysfonctionnement d'un des éléments du kit ou de la batterie
  • le retour des marchandises

Vous pouvez contacter notre Support Technique directement depuis votre espace personnel à la rubrique Support et SAV

Suivi SAV


Un technicien traitera votre demande sous 72h ouvrées maximum.

INFORMATION : Pour vous aider, voici la procédure pour faire appel au Support Technique



Comment choisir le bon Torque Arm ?

Nous allons vous présenter les différents cas de figure où l'on peut installer un Torque Arm.

Il suffit de comparer le cadre de votre vélo avec les différents schémas et de trouver au moins un cas compatible.

Les informations contenues dans ce guide sont données à titre indicatif et les cas de figures ne sont pas exhaustifs. Selon les vélos il peut y avoir des différences.

Vous pouvez nous contacter par mail (contact@cycloboost.com) et nous envoyer vos photos (claires et nettes de moins de 1Mo) pour que l'on puisse vérifier la compatibilité de votre matériel et vous aider à faire le bon choix.

Vous trouverez à la fin du document des astuces de montage illustrées par des photos.


A quoi sert un Torque Arm ?

Le Torque Arm permet de bloquer l'axe du moteur.

Avec des moteurs puissants et une mauvaise utilisation (assistance insuffisante au pédalage lors du démarrage par exemple), le risque de rupture des becs de cadre augmente.

Le rôle du Torque Arm est d’empêcher la rotation de l'axe et de préserver le matériel et votre sécurité.

C'est un élément indispensable si vous utilisez un moteur AVANT puissant. Dans ce type d'utilisation, il faudra obligatoirement installer un Torque Arm de chaque côté.


Pack Torque Arm n°01

Installation sur la roue avant

Fourche équipée de fixation de garde boue (type VTC, vélo de ville)

torque arm moteur vélo

Le pack Torque Arm n°01 est compatible avec les fourches équipées de fixations de garde boue (type VTC, vélo de ville).

Le pack comprend les éléments suivants :

  • 2 pièces en acier de 4mm d'épaisseur
  • 2 vis inox M5
  • 2 écrous nylstop indesserrable

torque arm moteur vélo

Remarque : il faut installer un Torque Arm de chaque côté soit 2 packs pour un vélo.

Installation sur la roue arrière

Cadres équipés de fixations de porte-bagage ou de frein à disque

torque arm moteur vélo

Le pack Torque Arm n°01 est compatible avec les haubans rigides équipés de fixations de porte-bagage ou de freins à disques.

Le pack comprend les éléments suivants :

  • 2 pièces en acier de 4mm d'épaisseur
  • 2 vis inox M5
  • 2 écrous nylstop indesserrable

torque arm moteur vélo

Remarque : le Torque Arm s'installe uniquement à gauche (côté disque). L'installation du côté de la patte de dérailleur n'est pas compatible.

La rigidité de la patte de dérailleur est suffisante pour le bon maintien de l'axe du moteur.


Pack Torque Arm n°02

Installation sur la roue avant

Fourche suspendue type VTT


torque arm moteur vélo

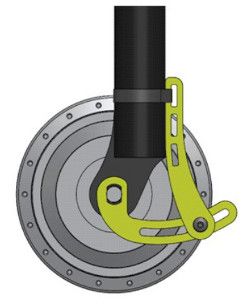

Le pack Torque Arm n°02 est compatible avec les fourches suspendues type VTT.

Le pack comprend les éléments suivants :

  • 2 pièces en acier de 4mm d'épaisseur
  • 1 vis inox M5
  • 1 écrou nylstop indesserrable
  • 1 collier inox 32/52mm

torque arm moteur vélo

Remarque : il faut installer un Torque Arm de chaque côté soit 2 packs pour un vélo.

Pour une bonne reprise du couple, le collier doit être fixé le plus haut possible.


Pack Torque Arm n°03 (universel)

Installation sur la roue avant

Tout type de fourche

torque arm moteur vélo

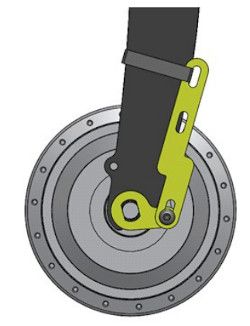

Le pack Torque Arm n°03 est compatible avec toutes les fourches (Vélo de ville, VTC et VTT).

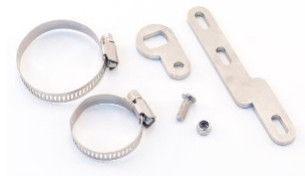

Le pack comprend les éléments suivants :

  • 2 pièces en acier de 4mm d'épaisseur
  • 1 vis inox M5
  • 1 écrou nylstop indesserrable
  • 1 collier inox 32/52mm
  • 1 collier inox 24/36mm

Le pack est livré avec 2 colliers de taille différentes pour s'adapter à toutes les fourches

torque arm moteur vélo

Remarque : il faut installer un Torque Arm de chaque côté soit 2 packs pour un vélo.

Installation sur la roue arrière

Cadres équipés de fixations de porte-bagage ou de frein à disque

torque arm moteur vélo

Le pack Torque Arm n°03 est compatible avec tous les haubans rigides.

Le pack comprend les éléments suivants :

  • 2 pièces en acier de 4mm d'épaisseur
  • 1 vis inox M5
  • 1 écrou nylstop indesserrable
  • 1 collier inox 32/52mm
  • 1 collier inox 24/36mm

Le pack est livré avec 2 colliers de taille différentes pour s'adapter à toutes les fourches

torque arm moteur vélo

Remarque : le torque Arm peut s'installer des 2 côtés sur les cadres tubulaires simples. Voir photo au chapitre suivant.


Quelques exemples en images

Pack Torque Arm n°01 sur fourche AVANT



torque arm moteur vélo


Installation standard. La forme du torque Arm permet de s'adapter à la fourche.

torque arm moteur vélo

Voici une fourche avant équipée de fixation pour l'étrier du frein à disque (Norme IS : International Standard).

Cette fourche est compatible avec ce pack de Torque Arm.

torque arm moteur vélo

Voici une fourche avant équipée de fixation pour l'étrier du frein à disque de type POST MOUNT.

Cette fourche n'est pas compatible avec ce pack de Torque Arm.



Pack Torque Arm n°01 sur hauban ARRIERE

torque arm moteur vélo

Installation standard. La forme du torque Arm permet de s'adapter à la géométrie du cadre.

Pack Torque Arm n°02 sur fourche AVANT

torque arm moteur vélo

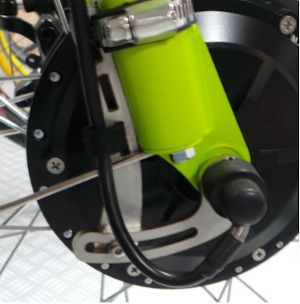

Installation standard. Selon la forme de la fourche, vous pouvez mettre le collier à différentes hauteurs.

Le collier doit être positionné le plus haut possible.



Pack Torque Arm n°03 universel sur fourche AVANT

torque arm moteur vélo

Dans cet exemple, il a été possible de visser le torque Arm au niveau de l'étrier du disque de frein.

Il aurait aussi été possible de mettre un collier.



torque arm moteur vélo

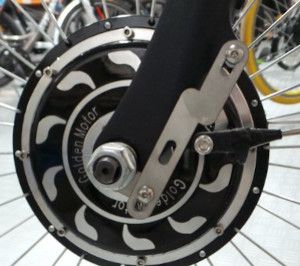

Dans cet exemple, le torque arm a été fixé normalement via un collier 24/36mm.





torque arm moteur vélo

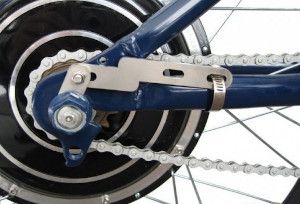

Exemple avec un torque arm au niveau de la roue arrière.
