Guide de branchement de plusieurs batteries

Version 1 ~ 03/05/2012


Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou + [ R ] (Mac) pour mettre à jour les images de ce document






batteries Lithium






Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-2017 Cycloboost - Tous droits réservés










Table des matières




Avant de commencer

Support technique

Nous apportons tous les efforts possibles à la rédaction de cette documentation. Il se peut que certains points techniques restent dans l'ombre. Cycloboost reste à votre disposition pour éclaircir ces points et vous accompagner si vous le souhaitez.



Garantie, retour et SAV

Le support technique Cycloboost est à votre disposition pour répondre à toutes vos questions concernant :

  • l'installation du kit
  • le dysfonctionnement d'un des éléments du kit ou de la batterie
  • le retour des marchandises

Vous pouvez contacter notre Support Technique directement depuis votre espace personnel à la rubrique Support et SAV

Suivi SAV


Un technicien traitera votre demande sous 72h ouvrées maximum.

INFORMATION : Pour vous aider, voici la procédure pour faire appel au Support Technique




Présentation fonctionnelle

Il y a 2 techniques de base pour assembler des batteries :

  • l’assemblage en parallèle qui permet d'augmenter la capacité (Ah) de la batterie finale
  • l'assemblage en série qui permet d'augmenter la tension (V) de la batterie finale


Recommandations :

  • les branchements décrits dans ce manuel doivent être réalisés avec soin par des personnes qualifiées
  • Cycloboost décline toute responsabilité sur les manipulations et les branchements que vous pouvez réaliser
  • pour des questions de performances, nous recommandons l'assemblage de batteries identiques : même tension (V) et même capacité (Ah)

Modes opératoires

Assemblage en parallèle

Ce type de branchement se fait à partir de 2 batteries (ou plus) de même tension (V) et de même capacité (Ah) : cela permet d'augmenter l'autonomie de votre véhicule.

Exemple : vous avez 2 batteries Lipo 36v10Ah.

Le branchement en parallèle vous sonnera une batterie Lipo 36v20Ah soit 2 fois plus d'autonomie.

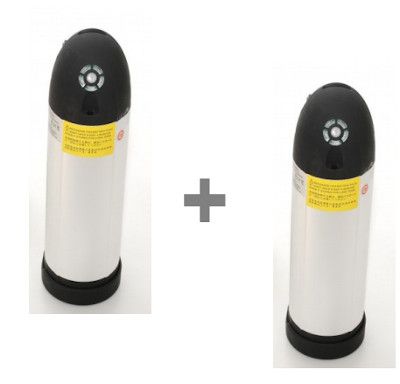

Pour ce faire, il suffit de connecter, comme indiqué sur le schéma ci-dessous : le pôle plus (+) de la batterie 1 sur le pôle plus (+) de la batterie 2, puis le pôle moins (-) de la batterie 1 sur le pôle moins (-) de la batterie 2.


Branchement batteries

Remarque : pour réaliser vos branchements, vous pouvez utiliser des connecteurs Anderson.



Assemblage en série

Ce type de branchement se fait à partir de 2 batteries (ou plus) de même tension (V) et de même tension (V) : cela permet d'augmenter la puissance de votre véhicule.

Exemple : vous avez 2 batteries Lipo 24v10Ah.

Le branchement en série vous sonnera une batterie Lipo 48v10Ah soit 2 fois plus de puissance.

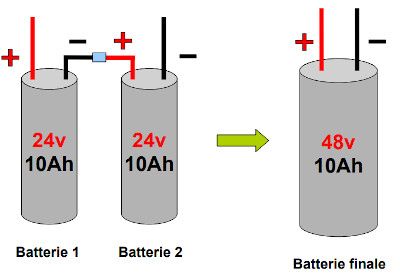

Pour ce faire, il suffit de connecter, comme indiqué sur le schéma ci-dessous : le pôle moins (+) de la batterie 1 sur le pôle plus (+) de la batterie 2.


Branchement batteries

Remarque : pour réaliser vos branchements, vous pouvez utiliser des connecteurs Anderson.
