Guide d'utilisation des batteries Lithium-ion TRAPEZE

Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou  + [ R ] (Mac) pour mettre à jour les images de ce document

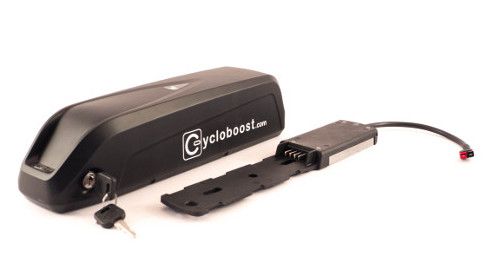

trapeze_debut

Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés

Table des matières

Avant de commencer

Prise en main de votre batterie

Spécificités de votre batterie trapèze HC

Charge de votre batterie

Compatibilité avec le cadre de votre vélo

Connexion de la batterie vers le contrôleur

Avant de commencer


Bien lire nos Recommandations d'utilisation !


Support technique

Nous apportons tous les efforts possibles à la rédaction de cette documentation. Malgré cela, il se peut que certains points techniques restent dans l'ombre ou que le fonctionnement du matériel diffère du guide suite à une nouvelle version du firmware.

Pour toutes questions, notre Support Technique se fera un plaisir de vous accompagner.  Vous pouvez le joindre directement depuis votre espace personnel à partir de la rubrique Support et SAV

Facile, moins de 2mn pour ouvrir un ticket

Pour améliorer la qualité et la rapidité du service, nous avons besoin que vous décrivez brièvement les symptômes. Plus c'est clair, plus le traitement sera rapide.

Ouvrez un dossier auprès de notre Assistance technique, un technicien vous contactera dans les meilleurs délais.

Prise en main de votre batterie

Recommandations

La batterie doit être manipulée avec précaution.

La batterie doit être bien fixée pendant l'utilisation sur votre véhicule. Cette batterie ne doit pas être utilisée pour faire du VTT. Les vibrations et les chocs peuvent endommager la batterie et le système de fixation.

La batterie que vous venez de recevoir est chargée à au moins 80%. Nous lui avons fait faire un cycle de vérification, charge et décharge complète, afin de s'assurer de son bon fonctionnement.

Si vous le souhaitez, vous pouvez la mettre en charge, il peut y avoir une petite décharge interne due à l'électronique.

Le chargeur se mettra en charge et s’arrêtera automatiquement au bout de quelques minutes.

Toutes les opérations sur la charge des batteries sont décrites au chapitre « Charge de la batterie ».

IMPORTANT : Voir toutes les recommandations en fin de document.

Les différents éléments du produit

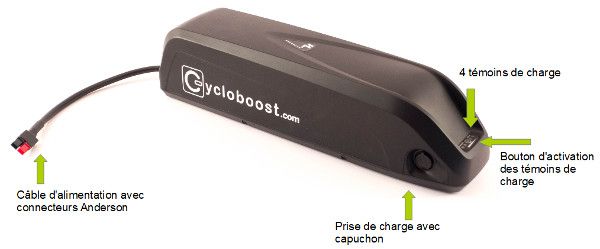

La batterie vue latérale 1

batterie_trapeze_lateral_1

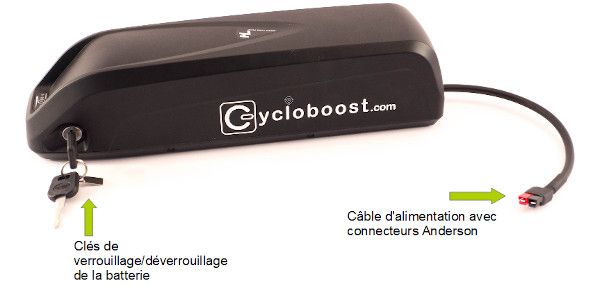

La batterie vue latérale 2

batterie_trapeze_laterale_2

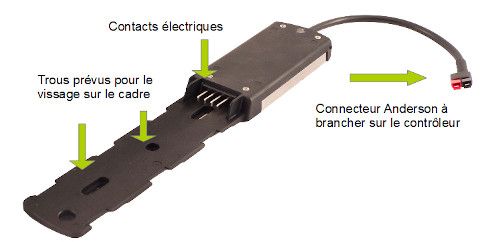

La platine de fixation en détails

La platine de fixation se fixe sur le cadre du vélo à la place du porte-bidon d'eau.

Si votre cadre n'est pas équipé de trous de fixation porte-bidon OU s'ils ne sont pas bien positionnés sur le cadre, vous pouvez utiliser notre kit de fixation sur cadre fourni avec des colliers de serrage.

Si vous souhaitez mettre la batterie sur le porte-bagage, celui-ci doit être plat. Vous devez prendre le kit de fixation pour porte-bagage.

batterie_trapeze_platine

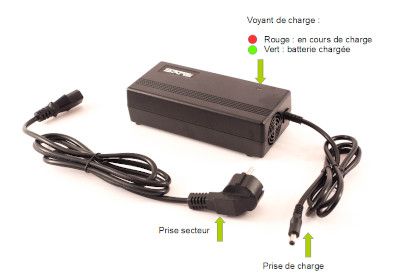

Le chargeur

Le voyant indique l'état de charge de la batterie. Il s'allume rouge lorsque la batterie est en cours de charge et passe en vert une fois chargée.

Comment mettre en charge la batterie ?

  • Branchez le chargeur sur le secteur 220v.
  • Branchez le chargeur sur la batterie.

La batterie doit être débranchée du kit avant la charge.

batterie_trapeze_chargeur

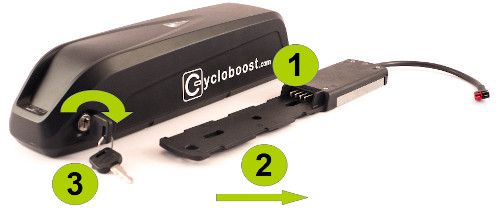

Verrouillage de la batterie sur la platine

  • 1. Posez la batterie sur sa platine.
  • 2. Faîtes glisser la batterie le long de la platine jusqu'au bout.
  • 3. Verrouillez la batterie avec un demi-tour de clef (très important pour ne pas que la batterie chute à l'usage).
batterie_trapeze_verrouillage

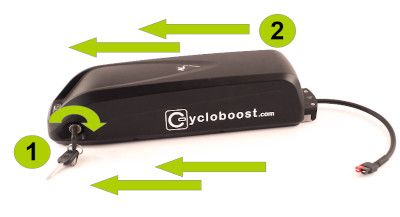

Déverrouillage de la batterie de la platine

  • 1. Faîtes un demi-tour avec la clef pour déverrouiller la batterie.
  • 2. Faîtes glisser la batterie le long de la platine puis retirez-la.
  • 3. Attention à ne pas insérer la clef du mauvais coté de la batterie (dans le connecteur de charge) car cela peut créer un court circuit et endommager votre batterie !
batterie_trapeze_deverrouillage

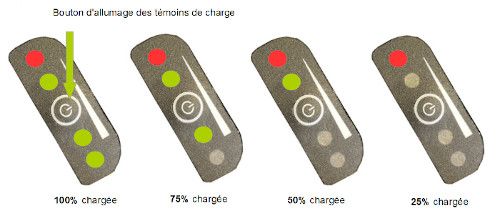

Vérification du niveau de charge de la batterie

Pour vérifier le niveau de charge de la batterie, vous devez appuyer sur le bouton d'allumage des témoins de charge.

Le témoin rouge reste éclairé en permanence. Les témoins verts indiquent le niveau de charge de votre batterie et s'éteignent au fur et à mesure que la batterie se décharge. Lorsqu'il ne reste plus que le témoin rouge d'allumé, vous êtes proche de la fin de charge, rechargez la batterie.

batterie_trapeze_temoins_de_charge

Temps de charge de la batterie

Le temps de charge de la batterie dépend de la capacité de la batterie (10,5Ah, 15Ah,...) mais aussi des performances du chargeur (2A, 3A...)

Le temps de chargement se calcule de la façon suivante :

Temps de chargement = Capacité de la batterie AH / Intensité du chargeur A

Exemple pour la batterie TRAPEZE 48v 14Ah: Chargeur 3A et batterie 14Ah


Temps de chargement = 14 / 3 = 4,5 heures

Ceci est un ordre de grandeur, cela dépend aussi du niveau de décharge de la batterie. Il faut aussi compter sur la phase d'équilibrage des cellules qui peut prendre 30mn de plus.

Conseil : pour améliorer la longévité et les performance de la batterie, il est préférable de ne pas consommer plus de 90% de la capacité de la batterie.

Si vous constatez une autonomie de 50 km avec votre batterie sur votre parcours, il est conseillé de ne pas faire plus de 45km à chaque chargement.

Spécificités de votre batterie trapèze HC 36v 21Ah

Les batteries Trapèze HC sont les grandes soeurs des batteries Trapèze. Leur coffret un peu plus large permet d'intégrer plus de cellules et ainsi d'obtenir une capacité plus importante.


Les différents éléments du produit

Bouton ON/OFF

L'interrupteur permet uniquement d'activer ou non la prise USB de votre batterie (donc si vous y branchez un téléphone par exemple.)

Il est important de toujours laisser ce bouton sur OFF lorsque la prise USB n'est pas utilisée, notamment lors du stockage.

Dans le cas contraire, la batterie risque de se décharger petit à petit et cela peut endommager votre batterie après plusieurs semaines.

bouton-on-off-hc

Prise USB

Ce chargeur USB convient pour des téléphones ou des GPS mais pas pour des tablettes.

Il offre une charge lente de 0,5As.

prise-usb-hc

Charge de votre batterie

Voici les 4 étapes à suivre pour charger votre batterie.

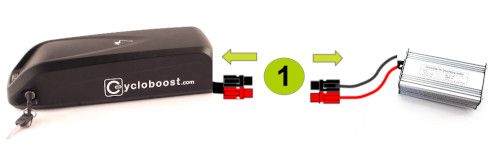

  • 1. Débranchez la batterie du contrôleur
batterie_trapeze_charge-1
  • 2. Branchez le chargeur sur le secteur 220V
batterie_trapeze_charge-2_1

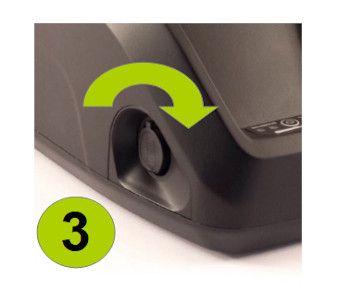

  • 3. Enlevez le capuchon de protection de la prise de chargement
batterie_trapeze_charge-3

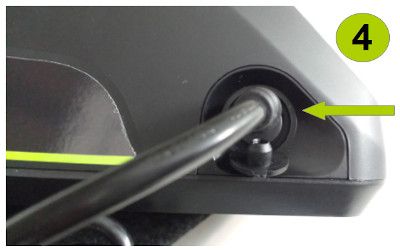

  • 4. Branchez le chargeur (prise Jack) sur la batterie
batterie_trapeze_en_charge

Le voyant du chargeur passera au vert lorsque la batterie sera chargée. Laissez le chargeur en place encore une trentaine de minutes.

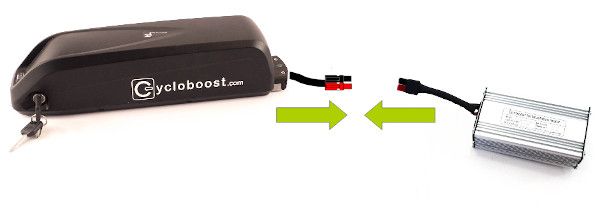

Connexion de la batterie vers le kit

Nous avons installé des connecteurs Anderson sur les câbles d'alimentation pour relier la batterie au contrôleur.

Il suffit simplement de brancher la batterie directement sur le connecteur Anderson côté contrôleur.

Remarque : la connectique est finalisée, elle est prête à l'utilisation. Il ne faut pas modifier les connecteurs Anderson.

batterie_trapeze_connexion

Pour connecter votre batterie à votre contrôleur, vous avez le choix entre plusieurs longueurs de câbles, à choisir à la commande.

Pour connaître la longueur de câble dont vous avez besoin, cliquez ici.
