Guide d'utilisation de l'écran LCD C961

Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou  + [ R ] (Mac) pour mettre à jour les images de ce document

Ecran LCD C961 pour moteurs BBS Bafang

Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés

Table des matières

Avant de commencer

Apparence et taille

Les fonctions

L'interface

La commande déportée

Recommandations

Installation

Les différentes fonctions

Le paramétrage


Avant de commencer

Support technique

Nous apportons tous les efforts possibles à la rédaction de cette documentation. Malgré cela, il se peut que certains points techniques restent dans l'ombre ou que le fonctionnement du matériel diffère du guide suite à une nouvelle version du firmware.

Pour toutes questions, notre Support Technique se fera un plaisir de vous accompagner.  Vous pouvez le joindre directement depuis votre espace personnel à partir de la rubrique Support et SAV

Facile, moins de 2mn pour ouvrir un ticket

Pour améliorer la qualité et la rapidité du service, nous avons besoin que vous décrivez brièvement les symptômes. Plus c'est clair, plus le traitement sera rapide.

Ouvrez un dossier auprès de notre Assistance technique, un technicien vous contactera dans les meilleurs délais.

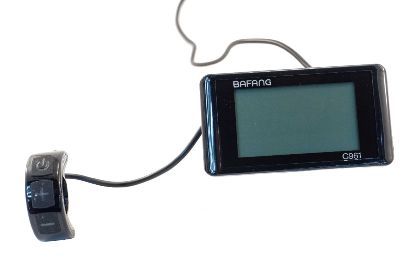

Apparence et taille

L'afficheur C961 est en ABS noir.

Il est capable de fonctionner à des températures comprises entre -20 et +60℃.

Dimensions hors tout du boîtier (L x l x ép ) : 105 x 55 x 12mm.

Apparence écran LCD C961

Les fonctions

Le C961 propose de nombreuses fonctions pour une utilisation pratique et facile.

Fonctions :

  • - Niveau de l'assistance électrique
  • - Vitesse
  • - Unité de distance
  • - Jauge de batterie
  • - Rétro-éclairage
  • - Niveau d'assistance
  • - Mode piéton 6km/h
  • - Indicateur de code d'erreur

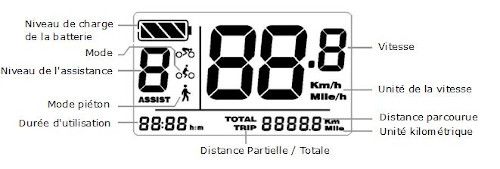

L'interface

Interface écran LCD C961

La commande déportée

La commande type « Diamant » déportée de l'écran C961 possède trois boutons :

Comodo déporté écran LCD C961
  • - ON/OFF
  • - PLUS
  • - MOINS

Recommandations

Attention : Ne pas brancher ou débrancher l'afficheur s'il est en marche.

recommandations
    • - Éviter les chocs.
    • - Protéger l'écran en cas d'utilisation prolongée sous la pluie.
    • - Ne pas réinitialiser si l'afficheur ne fonctionne pas.
    • - Contacter le SAV si l'afficheur ne fonctionne plus.

        Installation

        Important : veuillez respecter les couples de serrage. Il s'agit de pièces en plastique, un couple trop important peut endommager le matériel et cela n'est pas pris dans le cadre de la garantie contractuelle.

        Installation écran LCD C961

        Il existe deux possibilités d'installation du support, vers l'avant ou vers l'arrière : à vous de choisir la position qui s'adapte le mieux à votre utilisation.

        Installation écran LCD C961

        Le support peut s'adapter aux cintres de diamètre 22,2mm, 25,4mm et 31,8mm grâce aux 3 bagues d'adaptation fournies. Veuillez respecter les sens d'insertions (flèche verte).

        Installation écran LCD C961

        Les différentes fonctions


        Marche/Arrêt

        Pour allumer le système électrique, maintenez appuyé le bouton [ON/OFF] jusqu'à ce que l'écran s'allume.

        Pour éteindre, maintenez appuyé le bouton [ON/OFF] jusqu'à que l'écran s'éteigne.

        L'écran s'éteindra automatiquement après 10mn d'inactivité (réglage par défaut).

        Mode piéton

        Appuyez longuement sur le bouton [MOINS], pour démarrer le mode piéton et maintenez le bouton appuyé. Le symbole du mode piéton apparaîtra sur l'écran. Le vélo se déplacera à une vitesse maximum de 6 km/h.

        Cette fonction peut être utilisée uniquement si vous poussez le vélo. Ne restez pas en selle en mode piéton. Vous risqueriez d'endommager le vélo.

        Niveaux d'assistance

        L'écran permet de gérer plusieurs niveaux de puissance. Appuyez sur [PLUS] ou [MOINS] pour augmenter ou diminuer les niveaux.

        Les niveaux vont de 0 à 5 :

        Le niveau 0 : pas d'assistance au pédalage, seul l'accélérateur fonctionne s'il est branché.
        L'assistance est répartie de façon égale sur les niveaux d'assistances, de 20% à 100% d'assistance électrique.

        Lorsque vous allumerez l'assistance, le niveau par défaut sera le 1.

        Pendant le rodage ou dans les longues montées (>5mn), il ne faut pas dépasser le niveau 3 avec le PEDELEC pour ne pas endommager le moteur et la batterie.

        Remarque : l'accélérateur ne permet de doser QUE la vitesse. Quelque soit le niveau d'assistance que vous aurez sélectionné au niveau de l'écran LCD (Niveau 1 à 5), vous aurez 100% de puissance disponible immédiatement.

        Rétro-éclairage

        Appuyez longuement sur [PLUS] pour activer le rétro-éclairage. Appuyez de nouveau longuement sur [PLUS] pour éteindre le rétro-éclairage.

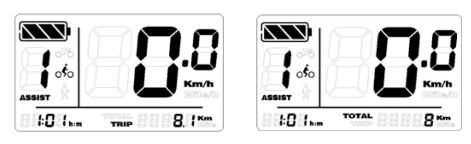

        Distance totale et partielle

        Appuyez sur [ON/OFF] pour basculer entre la distance partielle et la distance totale parcourue.

        Distance totale et partielle écran LCD C961

        Jauge de la batterie

        Les témoins de charge sont divisés en 4 sections. Voici la capacité estimée en fonction de la section :

        Jauge batterie de vélo électrique écran LCD C961

        Le symbole clignote lorsque la batterie est faible.

        Remarque : lorsque vous utilisez l'assistance, la tension de la batterie chute (vous pouvez « perdre » une section) et au repos la tension remonte (et vous regagnez une « section »). C'est un phénomène normal commun à toutes les batteries.

        Code d'erreur

        En cas de défaillance du système, un code d'erreur apparaîtra sur l'écran.

        Code erreur écran LCD C961

        Voici la liste des codes d'erreur :

        Code erreur écran LCD C961

        L'assistance du vélo électrique cessera de fonctionner en cas de défaillance du système. L'assistance redémarrera uniquement lorsque le problème sera résolu et que le symbole du code d'erreur aura disparu.

        Le paramétrage

        Important : avant toute chose, assurez-vous que les connexions sont bonnes.


        Accès au menu de paramétrage

        Appuyez sur [ON/OFF] pour mettre en marche. Pressez et maintenez appuyé les boutons [PLUS] et [MOINS] pour accéder au menu de paramétrage. L'écran quittera le mode paramétrage au bout de 10s d'inactivité.

        Réglage de l'unité de distance

        Appuyez sur [PLUS] pour changer l'unité entre Km ou Mile

        Réglage unité distance écran LCD C961

        Appuyez sur [ON/OFF] pour sauvegarder et passer au menu suivant.

        Réglage de la limitation de vitesse

        La vitesse limite de l'assistance électrique de votre kit est paramétrée pour un fonctionnement optimal. Brider, c'est à dire baisser la vitesse limite ne pose aucun problème, en revanche, augmenter la vitesse limite peut induire une surchauffe et une détérioration de votre moteur.

        Toute modification (à la hausse) de la vitesse limite de l'assistance électrique de votre kit annule la garantie de votre moteur.

        Vous pouvez régler une limite de vitesse entre 15 et 40km/h. Appuyer sur [PLUS] ou [MOINS] pour changer cette limite.

        Réglage limite vitesse écran LCD C961

        Appuyez sur [ON/OFF] pour sauvegarder et quitter.

        Réglage du rétro-éclairage

        Appuyez sur [PLUS] ou [MOINS] pour changer la luminosité. Vous pouvez faire varier ce paramètre entre 1 et 8.

        Réglage rétro-éclairage écran LCD C961 moteurs BBS Bafang

        Appuyez sur [ON/OFF] pour sauvegarder et passer au menu suivant.

        Réglage de l'heure

        Appuyez sur [PLUS] ou [MOINS] pour changer les heures, ensuite appuyez sur [ON/OFF] pour sauvegarder et aller au menu de réglage des minutes. Appuyez sur [PLUS] ou [MOINS] pour changer les minutes.

        Réglage heure écran LCD C961 moteurs BBS Bafang

        Appuyez sur [ON/OFF] pour sauvegarder et passer au menu suivant.

        Accès au menu de paramétrage avancé

        Cette étape se déroule en 2 temps :

        • Appuyez sur [ON/OFF] pour mettre en marche. Pressez et maintenez appuyés les boutons [PLUS] et [MOINS] pour accéder au menu de paramétrage.
        Paramétrage avancé écran LCD C961
        • Pressez et maintenez appuyés les boutons [PLUS] et [MOINS] en permanence, pendant ce temps appuyez 8 fois sur le bouton [ON/OFF] pour accéder au menu de paramétrage avancé.

        Réglage du diamètre de roue

        Réglage diamètre roue écran LCD C961 moteurs BBS Bafang

        Appuyez sur [PLUS] ou [MOINS] pour changer le diamètre de roue.

        Appuyez sur [ON/OFF] pour sauvegarder et passer au menu suivant.

        Réglage du délai de mise en veille automatique

        Réglage mise en veille automatique écran LCD C961

        Appuyez sur [PLUS] ou [MOINS] pour changer le délai, il est possible de le régler de 0 à 60mn.

        Appuyez sur [ON/OFF] pour sauvegarder et passer au menu suivant.

        Réglage du nombre de niveaux d'assistance

        Réglage niveaux d'assistance écran LCD C961

        Appuyer sur [PLUS] ou [MOINS] pour changer le nombre de niveaux d'assistance. Il est possible de le régler de 2 à 9 niveaux.

        Appuyez sur [ON/OFF] pour sauvegarder et passer au menu suivant.

        Nous livrons le kit avec un paramétrage de 5 niveaux par défaut.

        Niveau 0 : pas d'assistance au pédalage, seul l'accélérateur fonctionne s'il est branché

        Niveau 1 à Niveau 5 : assistance de 20% à 100%

        Si vous choisissez un paramétrage de l'assistance sur 9 niveaux, l'assistance sera échelonnée de 20% à 100% sur 9 niveaux.

        Lorsque vous allumerez l'assistance, le niveau par défaut sera le 1.

        Pendant le rodage ou dans les longues montées (>5mn), il ne faut pas dépasser le niveau 3 avec le PEDELEC pour ne pas endommager le moteur et la batterie.

        Remarque : l'accélérateur ne permet de doser QUE la vitesse. Quelque soit le niveau d'assistance que vous aurez sélectionné au niveau de l'écran LCD (Niveau 1 à 5), vous aurez 100% de puissance disponible immédiatement
