Guide d'utilisation des roues libres 7, 8 et 9 vitesses

Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou  + [ R ] (Mac) pour mettre à jour les images de ce document

Roue libre de vélo 7, 8, 9, 10 vitesses

Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés

Table des matières

Introduction

Préparation de la roue libre

Mise en place de la roue libre

Mise en place des rondelles

Fin de la préparation

Introduction

Nous allons vous présenter l'installation d'une roue libre 9 vitesses (11/32dents) sur un moteur Smart Pie.

C'est exactement la même procédure que pour les autres moteurs (et les autres roues libres 7 et 8 vitesses) sous réserve que l'entraxe final avec la roue ibre puisse s'insérer dans les haubans arrière de votre vélo.

Il est possible d'écarter les haubans arrières de quelques millimètres sans danger (jusqu'à 140mm) pour l'utilisation du vélo. Cela peut être d'avantage sur certains cadres.

Préparation de la roue libre

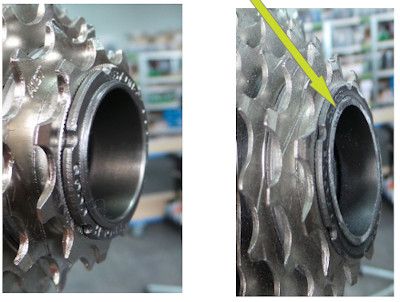

Pour les roues libres 9 vitesses, il faut limer l'extrémité comme ceci pour gagner le maximum de place :

Préparation roue libre de vélo

Cette opération n'est pas nécessaire pour les autres roues libres.

Mise en place de la roue libre

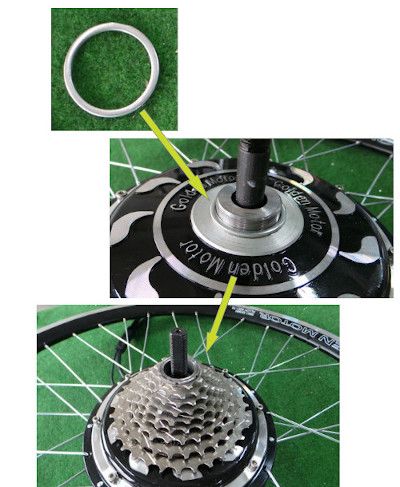

Pour les moteurs Smart Pie, mettez en premier l'entretoise fournie avec tous les moteurs arrières. Cette entretoise n'est pas nécessaire avec ces roues libres pour les autres moteurs.

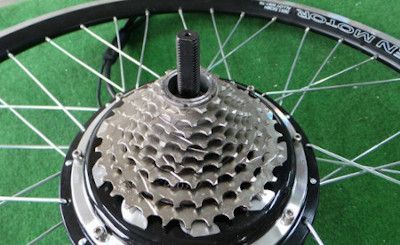

Il n'y a pas besoin d'outil spécifique pour visser la roue libre, il suffit de la visser à la main. Le pédalage finira le serrage automatiquement.

Mise en place roue libre de vélo

Cette opération n'est pas nécessaire pour les autres roues libres.

Mise en place des rondelles

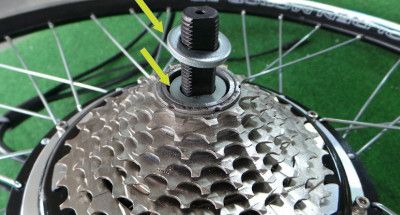

Mettez 2 rondelles épaisses fournies avec le moteur comme ceci :

Mise en place rondelles roue libre de vélo

Voici le résultat :

Mise en place rondelles roue libre de vélo

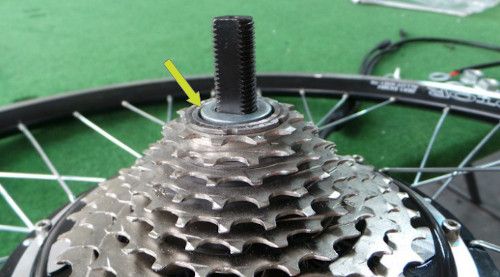

La deuxième rondelle doit légèrement dépasser de la roue libre, elle viendra s'appuyer sur le cadre du vélo (haubans arrières) et n’empêchera pas la rotation de la roue libre.

Mise en place rondelles roue libre de vélo

Fin de la préparation

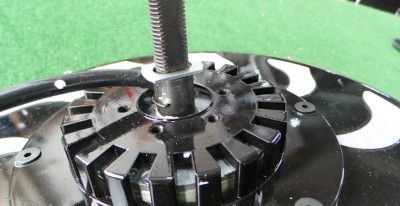

De l'autre côté du moteur, vous pouvez mettre une rondelle fine (fournie avec tous nos moteurs) :

Mise en place roue libre de vélo

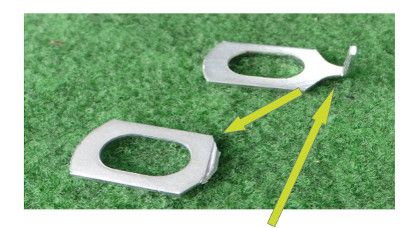

Pour faciliter l’installation, vous pouvez couper l'ergot.

Voici la rondelle en place :

Finalisation installation roue libre de vélo

La préparation est terminée, vous pouvez installer le moteur sur votre vélo conformément au guide d'installation.
