Guide d'utilisation de l'écran LCD 860C

Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou  + [ R ] (Mac) pour mettre à jour les images de ce document

Ecran LCD 850C moteur vélo BBS Bafang

Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés

Apparence et taille

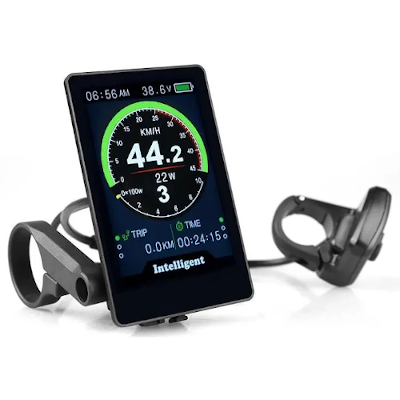

L'afficheur 860C est en ABS noir, la fenêtre de l'afficheur est en acrylique renforcé, la résistance est équivalente au verre trempé.

Il est capable de fonctionner à des températures comprises entre -20 et +70℃.

Dimensions hors tout du boîtier (H x l) : 96.6 x 71.6mm

Les fonctions

Le 860C propose de nombreuses fonctions pour une utilisation pratique et facile.

Fonctions :

  • Puissance instantanée
  • Tension batterie
  • Vitesse
  • Distance journalière
  • Niveau d'assistance

Paramétrages :

  • Vitesse limite
  • Diamètre de la roue
  • Nombre des niveaux d'assistance

L'interface

NEW-ecran-850c-interface_1

La commande déportée

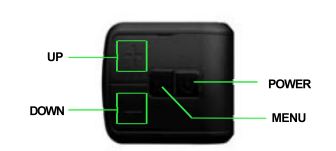

La commande type « Diamant » déportée de l'écran 860C possède 4 touches :

  • Plus +
  • Moins -
  • Menu
  • On/off
bouton-ecran-860c

Les différentes fonctions

Marche/Arrêt

Pour allumer le système électrique, maintenez appuyé le bouton ON/OFF pendant 1 seconde.

L'écran s'éteindra automatiquement quand rien n'est demandé et que le vélo ne roule pas pendant 5 minutes (valeur par défaut.)

Réglage du niveau d'assistance

Pressez brièvement HAUT + BAS pour changer le niveau d'assistance. Par défaut, vous disposez de 5 niveaux d'assistance.

Sélecteur de mode kilométrage

Pressez brièvement le bouton MENU pour changer de mode de vitesse.

TRIP (distance totale) > ODO (distance partielle) > RANGE (non fonctionnel) > TIME (temps) > MAX SPEED (vitesse maximale) > AVG SPEED (vitesse moyenne).

trip-860c

Si rien n'est demandé pendant 5 secondes, l'écran retournera à l'écran précédent.

Rétroéclairage

Pressez et maintenez le bouton PLUS + pendant 1 seconde pour allumer/éteindre le rétroéclairage de l'écran.

r_tro_clairage-860c

Mode piéton (6km/h)

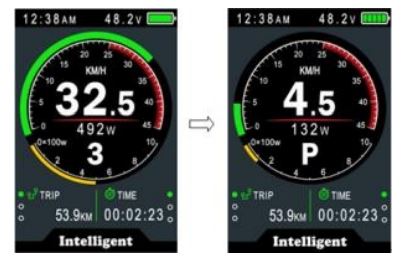

Pressez et maintenez le bouton MOINS pendant 2 secondes pour passer en mode piéton 6km/h (la lettre P apparaît) et relâchez ce bouton pour sortir de ce mode.

Ce mode est réservé à une utilisation piéton : l'utilisateur marche à côté du véhicule et le pousse. L'utilisateur ne doit pas être sur le vélo au moment du passage en mode piéton.

Ecran LCD pour moteur vélo BBS Bafang

Remise à zéro des données

Pressez et maintenez les boutons PLUS + MOINS simultanément pendant 1 seconde pour réinitialiser la vitesse moyenne, la vitesse maxi, la distance et le temps.

Paramétrage

Pressez deux fois le bouton MENU (avec un intervalle inférieur à 0,3 secondes) pour afficher les menus.

Pressez les boutons PLUS/MOINS pour changer les paramètres, pressez le bouton MENU pour passer à l'option suivante.

Pressez le bouton MENU deux fois pour sortir du menu.

  • L'écran quittera le menu au bout de 30s d'inactivité.
  • Il n'est pas possible d'accéder au menu en roulant.
  • L'écran quittera le menu dès que le vélo roulera.

L'ordre des paramètres est comme suit :

paramètre kit vélo électrique bbs bafang

Système

Pressez les boutons PLUS/MOINS pour passer des kilomètres aux miles.

Système écran LCD 850C bbs bafang

Luminosité

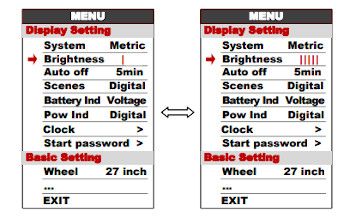

Pressez les boutons PLUS/MOINS pour changer la luminosité du rétroéclairage.

Une barre pour très sombre (par défaut). Cinq barres pour très lumineux.

Ecran pour vélo électrique équipé d'un kit de conversion vélo BBS Bafang

Arrêt auto

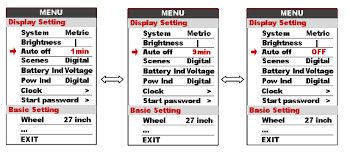

Pressez les boutons PLUS/MOINS pour changer le temps d'arrêt automatique, de 1 à 9 ou OFF, le nombre représentant le temps (en minutes) avant l'arrêt automatique. OFF indique que vous éliminez l'arrêt automatique.

La valeur par défaut est de 5 minutes.

Ecran pour vélo électrique équipé d'un kit de conversion vélo BBS Bafang

Indicateur batterie

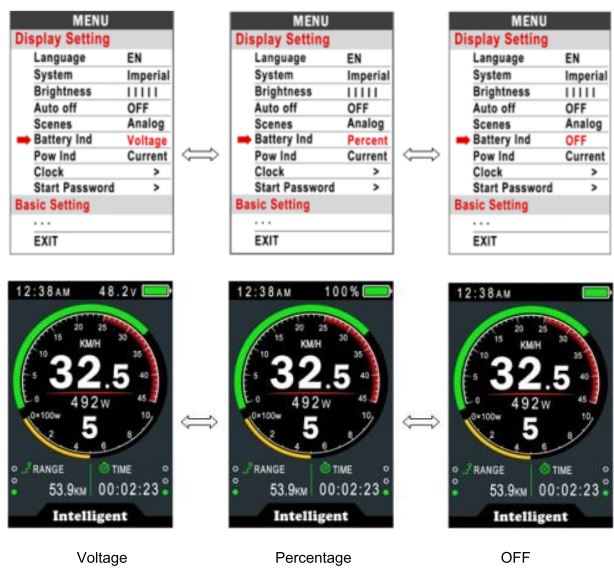

Pressez les boutons PLUS/MOINS pour changer l'indicateur de niveau de batterie : en voltage, en pourcentage ou OFF.

Nous vous conseillons de choisir 'voltage' pour avoir une indication précise de la tension de la batterie.

Jauge batterie LITHIUM ION vélo électrique

Indicateur puissance

Pressez les boutons PLUS/MOINS pour changer l'indicateur de puissance : puissance (watts) ou courant (ampères).

Cette donnée représente la puissance de sortie de la batterie (pas du moteur).

Horloge

Pressez les boutons PLUS/MOINS pour définir l'année, le mois, le jour, l'heure, les minutes et les secondes.

Horloge écran LCD BBS Bafang 850c

Mot de passe de démarrage

Si "Start Input" est sur ON, il faut insérer le bon mot de passe avant démarrage, le mot de passe ayant été défini selon vos paramètres.

Vous devez insérer le bon mot de passe en moins de 30s, sinon l'écran s'éteint automatiquement. Même chose si vous ne saisissez pas le bon mot de passe.

Paramétrage basique

Pressez le bouton BAS pour déplacer la flèche rouge jusqu'à BASIC SETTING, pressez le bouton ON/OFF pour afficher la liste des paramètres de base.

Pressez les boutons HAUT/BAS pour changer les paramètres, pressez le bouton ON/OFF pour passer à l'option suivante.


Roue - Wheel

Pressez les boutons PLUS/MOINS pour changer le diamètre de la roue.

Les options de roues sont 16/18/20/22/24/26/27/27.5/28/29/30/31 pouces, 51cm~255cm représentent le périmètre de la roue (nécessite le support du contrôleur).

Batterie

Pressez les boutons PLUS/MOINS pour changer le voltage de la batterie.

Les valeurs en option sont 24v/36v/48v/52v.

Port USB

Pressez les boutons PLUS/MOINS pour indiquer que le port USB est ON ou OFF.

Capteur de lumière

Pressez les boutons PLUS/MOINS pour indiquer que le capteur est activé (ON) ou désactivé (OFF). Puis sélectionnez la sensibilité du capteur : HI (haute), MID (moyenne), LOW (basse).

Paramètres avancés

Pressez le bouton ON/OFF pour accéder aux paramètres avancés. Le mot de passe par défaut est de '1919'.

Paramétrage avancé vélo électrique équipé d'un kit BBS Bafang 01 ou 02

Vitesse limite

Ce paramètre permet de régler la limite de vitesse (en km/h) de votre moteur, c'est-à-dire la vitesse à partir de laquelle votre moteur ne vous assistera plus.

Réglez ce paramètre sur 99km/h pour désactiver la limite.

Attention : la modification de ce paramètre peut entraîner la perte de garantie de votre matériel.

Limite de vitesse vélo électrique

Niveaux d'assistance

Ce menu vous permet de choisir le nombre de modes d’assistance que vous souhaitez entre 3, 5 ou 9 modes (5 niveaux par défaut).

Niveaux d'assistance vélo électrique

Code erreur

Cela affiche les 10 derniers codes erreurs.

Paramètres usine

Pressez le bouton MENU pour entrer dans "Restore Factory Settings" (=restaurer les paramètres usine).

Cliquez sur "YES" (oui) pour restaurer tous les paramètres usine.

Informations produit


Permet d'obtenir les informations matérielles et logicielles.

Ecran pour vélo électrique équipé d'un kit de conversion vélo BBS Bafang

Définition code erreur

L'écran affiche un message d'erreur (via une icone sur la gauche) + un code erreur au bas de l'écran, de 04 à 30.

Voici ci-dessous les définitions.

CODE ERREUR   /   DESCRIPTION   /   AFFICHAGE ERREUR

04 - Accélérateur en position haute - Affiche 04H à la place de la vitesse

05 - Erreur accélérateur - Affiche 05H à la place de la vitesse

07 - Protection haute tension - Affiche 07H à la place de la vitesse

08 - Erreur liaison du Hall sur le moteur - Affiche 08H à la place de la vitesse

09 - Erreur de la liaison de la phase sur le moteur - Affiche 09H à la place de la vitesse

10 - Haute température du contrôleur - Affiche 10H à la place de la vitesse

11 - Erreur du capteur de température contrôleur - Affiche 11H à la place de la vitesse

12 - Erreur capteur intensité - Affiche 12H à la place de la vitesse

13 - Erreur capteur de température batterie - Affiche 13H à la place de la vitesse

14 - Erreur de capteur température moteur - Affiche 14H à la place de la vitesse

15 - Erreur de capteur température contrôleur - Affiche 15H à la place de la vitesse

21 - Erreur capteur de vitesse moteur - Affiche 21H à la place de la vitesse

22 - Erreur communication BMS - Affiche 22H à la place de la vitesse

23 - Erreur lampe avant - Affiche 23H à la place de la vitesse

24 - Erreur capteur lampe avant - Affiche 24H à la place de la vitesse

30 - Erreur communication - Affiche 30H à la place de la vitesse
