Guide d'utilisation de l'écran LCD 850C

Version 1


Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou + [ R ] (Mac) pour mettre à jour les images de ce document






Ecran LCD C965






Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-2017 Cycloboost - Tous droits réservés




Table des matières




Avant de commencer


Bien lire nos recommandations d'utilisation !

Support technique

Nous apportons tous les efforts possibles à la rédaction de cette documentation. Il se peut que certains points techniques restent dans l'ombre. Cycloboost reste à votre disposition pour éclaircir ces points et vous accompagner si vous le souhaitez.



Garantie, retour et SAV

Le support technique Cycloboost est à votre disposition pour répondre à toutes vos questions concernant :

  • l'installation du kit
  • le dysfonctionnement d'un des éléments du kit ou de la batterie
  • le retour des marchandises

Vous pouvez contacter notre Support Technique directement depuis votre espace personnel à la rubrique Support et SAV

Suivi SAV


Un technicien traitera votre demande sous 72h ouvrées maximum.

INFORMATION : Pour vous aider, voici la procédure pour faire appel au Support Technique



IMPORTANT : recommandations d'utilisation

Cycloboost garantit le produit 24 mois à partir de la date d'achat sous réserve de son utilisation en bon père de famille (voir nos Conditions Générales de Ventes).

Exclusions :
  • Les dysfonctionnement si le boîtier a été ouvert, à cause de négligences, suite à une mauvaise utilisation ou une utilisation anormale, en cas d'accident, de compétition.
  • Les connecteurs ou la câblerie endommagés.
  • Les rayures ou les détériorations du boîtier après livraison.
  • La date de garantie a été dépassée.
  • Les installations par des personnes ou techniciens non habilités par Cycloboost.

Le kit BBS est paramétré par nos techniciens pour fonctionner de manière optimale. Toute modification du paramétrage entraînera une perte de la garantie du kit complet.

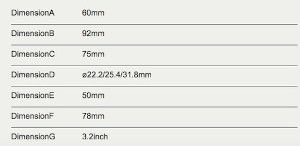

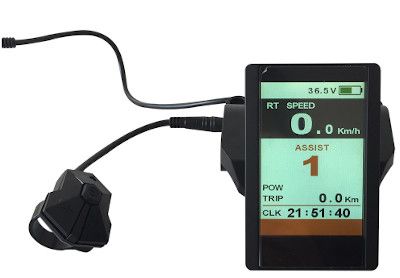

Apparence et taille

L'afficheur 850C est en ABS noir, la fenêtre de l'afficheur est en acrylique renforcé, la résistance est équivalente au verre trempé.

Il est capable de fonctionner à des températures comprises entre -20 et +70℃.

Dimensions hors tout du boîtier (H x l) : 92 x 60mm

Ecran C965 Ecran C965


Les fonctions

Le 850C propose de nombreuses fonctions pour une utilisation pratique et facile.

Fonctions :

  • Puissance instantanée
  • Tension batterie
  • Vitesse
  • Distance journalière
  • Niveau d'assistance

Paramétrages :

  • Vitesse limite
  • Diamètre de la roue
  • Nombre des niveaux d'assistance

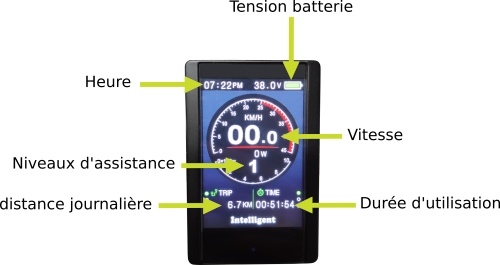

L'interface

Ecran Bafang 850c

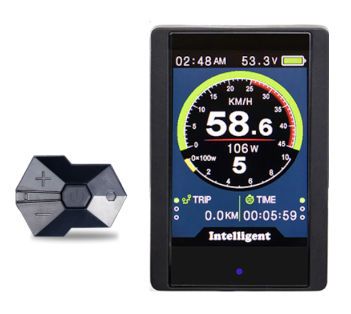

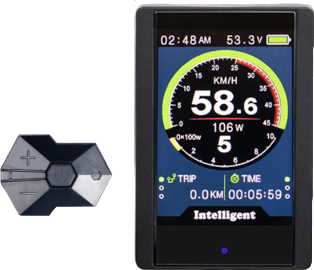

La commande déportée

La commande type « Diamant » déportée de l'écran 850C possède trois touches :

Ecran C965
  • On/Off
  • Plus +
  • Moins -

Recommandations

Attention : Ne pas brancher ou débrancher l'afficheur s'il est en marche.
Ecran C965

  • Éviter les chocs.

  • Protéger l'écran en cas d'utilisation prolongée sous la pluie.

  • Ne pas réinitialiser si l'afficheur ne fonctionne pas.

  • Contacter le SAV si l'afficheur ne fonctionne plus.

Installation

Important : veuillez respecter les couples de serrage. Il s'agit de pièces en plastique, un couple trop important peut endommager le matériel et cela n'est pas pris dans le cadre de la garantie contractuelle.

Ecran C965

Il existe deux possibilités d'installation du support, vers l'avant ou vers l'arrière : à vous de choisir la position qui s'adapte le mieux à votre utilisation.

Ecran C965

Le support peut s'adapter aux cintres de diamètre 22,2mm, 25,4mm et 31,8mm grâce aux 3 bagues d'adaptation fournies. Veuillez respecter les sens d'insertions (flèche verte).

Ecran C965

Les différentes fonctions


Marche/Arrêt

Pour allumer le système électrique, maintenez appuyé le bouton ON/OFF pendant 1 seconde.

L'écran s'éteindra automatiquement quand rien n'est demandé et que le vélo ne roule pas pendant 5 minutes (valeur par défaut.)

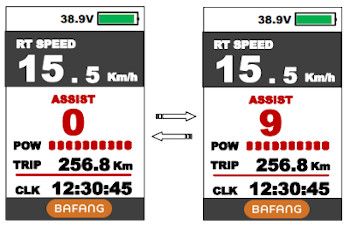

Réglage du niveau d'assistance

Pressez brièvement HAUT + BAS pour changer le niveau d'assistance. Par défaut, vous disposez de 5 niveaux d'assistance.

Ecran Bafang 850c

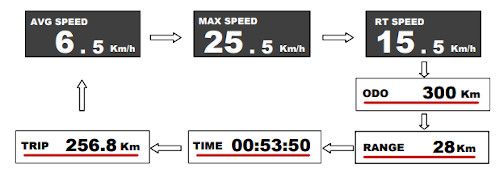

Sélecteur de mode kilométrage

Pressez brièvement le bouton ON/OFF pour changer de mode de vitesse.

AVG SPEED (vitesse moyenne) > MAX SPEED (vitesse maximale) > RT SPEED (vitesse temps réel) > ODO (distance partielle) > RANGE (non fonctionnel) > TIME (temps) > TRIP (distance totale).

Ecran Bafang 850c

Si rien n'est demandé pendant 5 secondes, l'écran retournera à l'écran précédent.

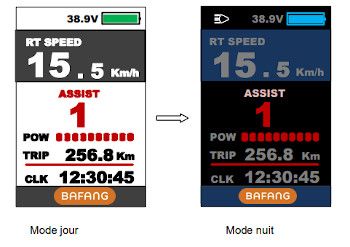

Rétroéclairage

Pressez et maintenez le bouton HAUT pendant 1 seconde pour allumer/éteindre le rétroéclairage de l'écran.

Ecran Bafang 850c

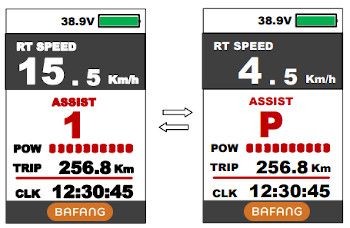

Mode piéton (6km/h)

Pressez et maintenez le bouton BAS pendant 2 secondes pour passer en mode piéton 6km/h et relâchez ce bouton pour sortir de ce mode.

Ecran Bafang 850c

Remise à zéro des données

Pressez et maintenez les boutons HAUT + BAS simultanément pendant 1 seconde pour réinitialiser la vitesse moyenne, la vitesse maxi, le trajet et le temps.




Paramétrage


Pressez deux fois le bouton ON/OFF (avec un intervalle inférieur à 0,3 secondes) pour afficher les menus.

Pressez les boutons HAUT/BAS pour changer les paramètres, pressez le bouton ON/OFF pour passer à l'option suivante.

Pressez le bouton ON/OFF deux fois pour sortir du menu.


  • L'écran quittera le menu au bout de 30s d'inactivité.
  • Il n'est pas possible d'accéder au menu en roulant.
  • L'écran quittera le menu dès que le vélo roulera.

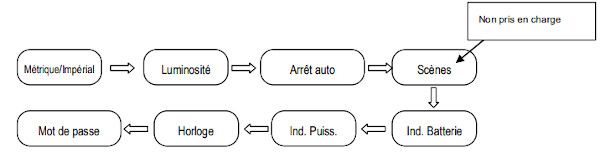

L'ordre des paramètres est comme suit :

Ecran Bafang 850c

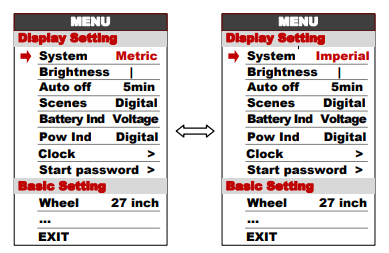

Système

Pressez les boutons HAUT/BAS pour changer entre le système métrique et impérial.

Ecran Bafang 850c

Luminosité

Pressez les boutons HAUT/BAS pour changer la luminosité du rétroéclairage.

Une barre pour très sombre (par défaut). Cinq barres pour très lumineux.

Ecran Bafang 850c


Arrêt auto

Pressez les boutons HAUT/BAS pour changer le temps d'arrêt automatique, de 1 à 9 ou OFF, le nombre représentant le temps (en minutes) avant l'arrêt automatique.

La valeur par défaut est de 5 minutes.

Ecran Bafang 850c


Indicateur batterie

Pressez les boutons HAUT/BAS pour changer l'indicateur de niveau de batterie : en voltage, en pourcentage ou OFF.

Nous vous conseillons de choisir 'voltage' pour avoir une indication précise de la tension de la batterie.

Ecran Bafang 850c






Ecran Bafang 850c


Indicateur puissance

Pressez les boutons HAUT/BAS pour changer l'indicateur de puissance : analogique, numérique ou courant.

Cette donnée représente la puissance de sortie de la batterie (pas du moteur).

Ecran Bafang 850c



Ecran Bafang 850c


Horloge

Pressez le bouton ON/OFF pour accéder au paramètre de l'horloge. Pressez les boutons HAUT/BAS pour définir l'année, le mois, le jour, l'heure, les minutes et les secondes.

Ecran Bafang 850c


Mot de passe de démarrage

Pressez le bouton ON/OFF pour accéder au paramètre du mot de passe.

Si "Start Input" est sur ON, il faut insérer le bon mot de passe avant démarrage, le mot de passe ayant été défini selon vos paramètres.

Ecran Bafang 850c





Vous devez insérer le bon mot de passe en moins de 30s, sinon l'écran s'éteint automatiquement. Même chose si vous ne saisissez pas le bon mot de passe.

Ecran Bafang 850c





Paramétrage basique


Pressez deux fois le bouton ON/OFF (avec un intervalle inférieur à 0,3 secondes) pour afficher les menus.

Pressez le bouton BAS pour déplacer la flèche rouge jusqu'à WHEEL, pressez le bouton ON/OFF pour afficher la liste des paramètres basiques.

Pressez les boutons HAUT/BAS pour changer les paramètres, pressez le bouton ON/OFF pour passer à l'option suivante.

Pressez le bouton ON/OFF deux fois pour sortir du menu.


  • L'écran quittera le menu au bout de 30s d'inactivité.
  • Il n'est pas possible d'accéder au menu en roulant.
  • L'écran quittera le menu dès que le vélo roulera.

L'ordre des paramètres est comme suit :

Ecran Bafang 850c

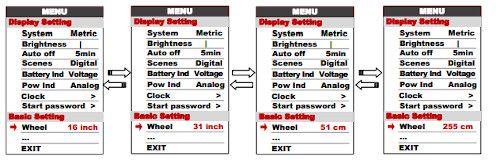

Roue

Pressez les boutons HAUT/BAS pour changer les paramètres de la roue.

Les options de roues sont 16/18/20/22/24/26/27/27.5/28/29/30/31 pouces, 51cm~255cm représentent le périmètre de la roue (nécessite le support du contrôleur).

Ecran Bafang 850c

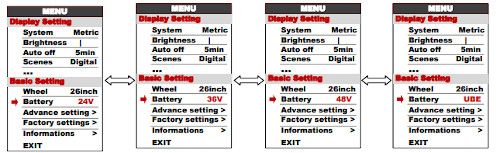

Batterie

Pressez les boutons HAUT/BAS pour changer les options de voltage de la batterie.

Les valeurs en option sont 24v/36v/48v/UBE (UBE = valeur définie par l'utilisateur).


Ecran Bafang 850c


Paramètres avancés



Pressez le bouton ON/OFF pour accéder aux paramètres avancés. Le mot de passe par défaut est de '1919'.

Ecran Bafang 850c

Vitesse limite

Ce paramètre permet de régler la limite de vitesse (en km/h) de votre moteur, c'est-à-dire la vitesse à partir de laquelle votre moteur ne vous assistera plus.

Réglez ce paramètre sur 99km/h pour désactiver la limite.

Ecran Bafang 850c


Niveaux d'assistance

Ce menu vous permet de choisir le nombre de modes d’assistance que vous souhaitez entre 3, 5 ou 9 modes (5 niveaux par défaut).

Ecran Bafang 850c

Code erreur


Cela affiche les 10 derniers codes erreurs.

Ecran Bafang 850c


Paramètres usine

Pressez le bouton ON/OFF pour entrer dans "Restore Factory Settings" (=restaurer les paramètres usine).

Cliquez sur "YES" (oui) pour restaurer tous les paramètres usine.

Ecran Bafang 850c

Informations produit


Permet d'obtenir les informations matérielles et logicielles.

Ecran Bafang 850c



Définition code erreur


L'écran affiche un message d'erreur (via une icone sur la gauche) + un code erreur au bas de l'écran, de 04 à 30.

Voici ci-dessous les définitions.

Ecran Bafang 850c



CODE ERREUR

DESCRIPTION

AFFICHAGE ERREUR

01

Normal

Pas d'erreur



03

Signal de frein

Pas d'erreur



04

Accélération en position haute

Affiche 04H à la place de la vitesse



05

Erreur accélérateur

Affiche 05H à la place de la vitesse



06

Protection faible tension

Affiche 06H à la place de la vitesse



07

Protection haute tension

Affiche 07H à la place de la vitesse



08

Erreur liaison du Hall sur le moteur

Affiche 08H à la place de la vitesse



09

Erreur de la liaison de la phase sur le moteur

Affiche 09H à la place de la vitesse



10

Haute température du contrôleur

Affiche 10H à la place de la vitesse



11

Erreur du capteur de température contrôleur

Affiche 11H à la place de la vitesse



12

Erreur capteur intensité

Affiche 12H à la place de la vitesse



13

Erreur capteur de température batterie

Affiche 13H à la place de la vitesse



14

Erreur de capteur température moteur

Affiche 14H à la place de la vitesse



21

Erreur capteur de vitesse moteur

Affiche 21H à la place de la vitesse



22

Erreur communication BMS

Affiche 22H à la place de la vitesse



23

Erreur lampe avant

Affiche 23H à la place de la vitesse



24

Erreur capteur lampe avant

Affiche 24H à la place de la vitesse



30

Erreur communication

Affiche 30H à la place de la vitesse
