Guide de paramétrage des contrôleurs Golden Motor

Version 5 (12/06/2014)


Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou + [ R ] (Mac) pour mettre à jour les images de ce document






kits moteurs roues






Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-2017 Cycloboost - Tous droits réservés




Table des matières




Avant de commencer

Support technique

Nous apportons tous les efforts possibles à la rédaction de cette documentation. Il se peut que certains points techniques restent dans l'ombre. Cycloboost reste à votre disposition pour éclaircir ces points et vous accompagner si vous le souhaitez.

Vous pouvez contacter notre Support Technique directement depuis votre espace personnel à la rubrique Support et SAV

Suivi SAV


Un technicien traitera votre demande sous 72h ouvrées maximum.

INFORMATION : Pour vous aider, voici la procédure pour faire appel au Support Technique



Précautions à prendre

Avant de procéder au paramétrage de votre contrôleur, il est impératif de débrancher votre batterie.

  • Batteries PVC : débranchez le câble alimentation
  • Batteries Trapèze : retirez la batterie de sa platine


Compatibilité logiciel

Il y a 3 versions du logiciel de programmation :



Responsabilité

Cycloboost n'est pas responsable d'une mauvaise utilisation de ce logiciel. Les dysfonctionnements causés par un mauvais paramétrage ne sont pas couverts par Cycloboost.

Pour les kits conformes aux réglementations Européennes (voir Directive Européenne 2002/24/EC), les modifications apportées peuvent entraîner une annulation des conformités à ces règles.

L'utilisation de ce logiciel et le paramétrage du contrôleur s'effectuent sous votre entière responsabilité.



Suivre les étapes

Nous vous invitons à lire attentivement les chapitres suivants avant de commencer à paramétrer votre contrôleur.

Les opérations doivent être faites dans l'ordre décrit ci-dessous :

  • 1) Branchement du câble de programmation : voir chapitre 3
  • 2) Lancement du logiciel : voir chapitre 4
  • 3) Connexion du logiciel sur le contrôleur : voir paragraphe 5.1
  • 4) Récupération des données internes du logiciel : voir paragraphe 5.2
  • 5) Paramétrage du contrôleur voir chapitre 6
  • 6) Sauvegarde des données dans le contrôleur : voir paragraphe 5.6
  • 7) Déconnexion du contrôleur voir paragraphe 5.7

Astuce : ne changez qu'un seul paramètre à la fois si vous voulez vous rendre compte plus facilement des impacts que cela peut avoir sur votre véhicule.




Branchement du câble de programmation

Raccordement sur le contrôleur

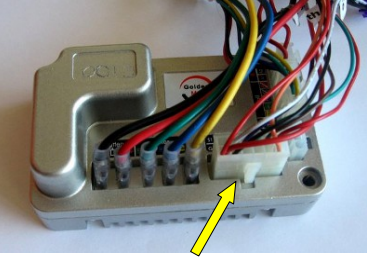

Contrôleur Externe 1

programmation Golden Motor

Débranchez le connecteur plastique blanc (12 broches)

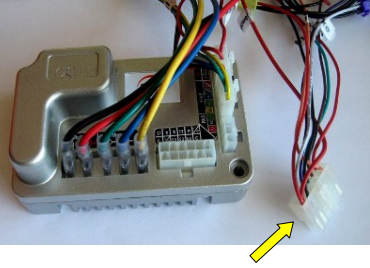

Contrôleur Externe 2

programmation Golden Motor

Connecteur plastique blanc (12 broches) débranché

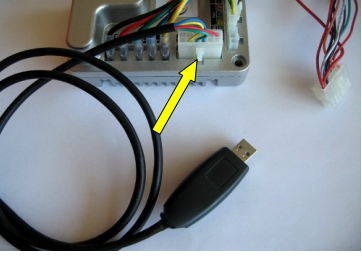

Contrôleur Externe 3

programmation Golden Motor

Branchez le connecteur plastique blanc (12 broches) du câble de programmation sur le contrôleur.

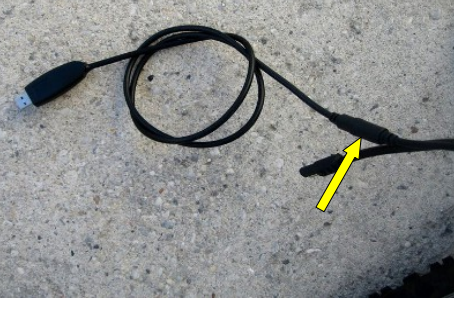

Contrôleur Interne : kit Magic Pie

programmation Golden Motor

Branchez le connecteur plastique noir du câble de programmation à la place du câble existant.

C'est celui qui sert à brancher l'accélérateur notamment.



Raccordement sur le contrôleur

Lors de la première connexion sur le port USB, votre PC va détecter un nouveau périphérique USB.

Il n'y a pas besoin de pilote. Cliquez sur ok ou fermez la fenêtre d'information.

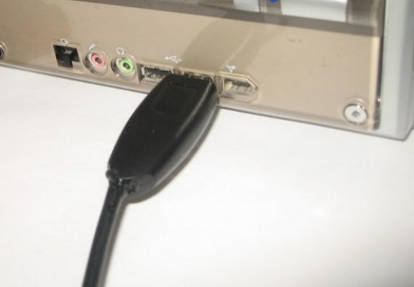

Branchez la prise USB du câble de programmation sur des ports USB de votre PC.


programmation Golden Motor


Le logiciel de programmation

Installation et lancement de la version 1.1

Le logiciel est disponible en libre téléchargement en cliquant ici.

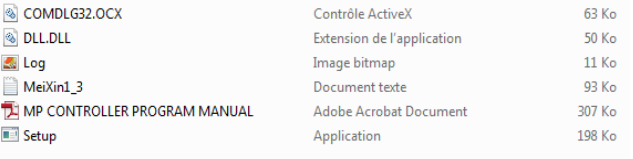

  • Dézippez le fichier en cliquant dessus et entrez dans le répertoire
  • Démarrez l'installation en faisant un double clic sur Setup

contrôleur Golden Motor

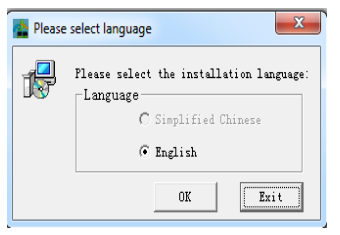

Démarrage de l'installation, le logiciel vous propose 'English', cliquez sur OK.

contrôleur Golden Motor




Cliquez sur NEXT.

contrôleur Golden Motor

Cliquez sur [ I accept the agreement ] puis sur NEXT.

contrôleur Golden Motor




Cliquez sur SETUP pour la création du répertoire.

contrôleur Golden Motor

Cliquez sur FINISH, c'est terminé.

contrôleur Golden Motor




Lancez le logiciel depuis le menu Windows.

Voici l'interface de programmation du logiciel v1.1 :

contrôleur Golden Motor


Lancement de l'exécutable v1.0

Le logiciel est disponible en libre téléchargement à cette adresse :

  • Logiciel pour Windows 2000/XP : version 1.0

  • Décompactez l'archive PI200Setup.zip dans le répertoire de votre choix puis faîtes un double clic sur PI200Setup.exe pour l'exécuter.

    Vous allez voir apparaître ce petit message, cliquez sur OK :

    contrôleur Golden Motor

Voici l'interface de programmation du logiciel v1.0:

contrôleur Golden Motor



Remarques avant utilisation

Cycloboost n'est pas responsable d'une mauvaise utilisation de ce logiciel.

Les dysfonctionnements causés par un mauvais paramétrage ne sont pas couverts par la garantie.

Exemple, une régénération trop importante génère un pic de courant très important qui entraîne un déséquilibrage des cellules de la batterie et une surchauffe du contrôleur.

Pour les kits conformes aux réglementations Européennes (voir Directive Européenne 2002/24/EC ), les modifications apportées peuvent entraîner une annulation des conformités à ces règles.


L'utilisation de ce logiciel et le paramétrage du contrôleur s'effectuent sous votre entière responsabilité.

Message d'erreur lors de la programmation

Lors de la programmation avec la version 1.0, vous pouvez parfois rencontrer une erreur d’exécution.

contrôleur Golden Motor

Pour contourner ce problème l'astuce consiste après s'être reconnecté, à cliquer d'abord sur STORE/SAVE.

Vous pouvez ensuite, faire un GET CONFIG ou FACTORY SETTING.





Les fonctions d'administration du logiciel

Important : ce chapitre décrit l'ensemble des fonctions d'administration du logiciel.

Lisez-le attentivement avant de procéder au paramétrage de votre contrôleur.


Connexion du logiciel sur le contrôleur

Cliquez sur CONNECT.

contrôleur Golden Motor

Vous avez la confirmation en bas à gauche de l'interface.

Récupération des données internes du contrôleur

Cliquez sur GetConfig.

contrôleur Golden Motor

Vous avez la confirmation en bas à gauche de l'interface.




Restauration du paramétrage d'usine


Cette opération n'est à faire qu'en dernière extrémité, uniquement si vous ne savez plus comment paramétrer votre contrôleur.

Cliquez sur FACTORY SETTING.

contrôleur Golden Motor

Vous avez la confirmation en bas à gauche de l'interface.

Sauvegarde de la configuration dans un fichier


Cette opération est à faire impérativement avant toute chose. Cela vous permet de pouvoir ultérieurement revenir à la configuration initiale.

Cliquez sur SAVE AS.

contrôleur Golden Motor

Une boite de dialogue s'ouvre, il ne reste plus qu'à donner un nom à votre fichier de sauvegarde avec l'extension .mxf

Exemple de nom de fichier: configuration_origine.mxf




Restauration de la configuration depuis un fichier


Cliquez sur OPEN puis choisissez le fichier d'une précédente sauvegarde

contrôleur Golden Motor

Cliquez ensuite sur STORE/SAVE.


contrôleur Golden Motor

Confirmez en cliquant sur OK.


contrôleur Golden Motor

Vous avez la confirmation en bas à gauche de l'interface.

Le paramétrage du fichier est maintenant stocké dans votre contrôleur.

Sauvegarde de la configuration dans le contrôleur

Faîtes vos réglages (voir chapitre 4 pour les différents paramètres).

Il ne reste plus qu'a sauvegarder dans le contrôleur comme ceci :


Cliquez sur STORE/SAVE.

contrôleur Golden Motor

contrôleur Golden Motor

Confirmez en cliquant sur OK.

contrôleur Golden Motor

Vous avez la confirmation en bas à gauche de l'interface.

Le paramétrage du fichier est maintenant stocké dans votre contrôleur.




Déconnexion du contrôleur


Quand vous avez terminé votre paramétrage,

il faut quitter « proprement » le logiciel.

contrôleur Golden Motor

Cliquez sur DISCONNECT.


contrôleur Golden Motor

Vous avez la confirmation en bas à gauche de l'interface.


contrôleur Golden Motor

Cliquez ensuite sur EXIT.


Vous pouvez débrancher le câble de programmation.





Les fonctions de paramétrage du logiciel

Important : ce chapitre décrit l'ensemble des fonctions de paramétrage du logiciel.

Lisez-le attentivement avant de procéder au paramétrage de votre contrôleur.


Paramétrage de l'ampérage

Cette fonction permet de régler l'ampérage nominal (Continuous) et l'ampérage max (Peak).

contrôleur Golden Motor

Cela va avoir un impact direct sur la puissance du véhicule :

  • La puissance nominale qui correspond à la puissance continue mesurée en vitesse de croisière sur le plat.
  • La puissance max qui correspond à la puissance ponctuelle mesurée au démarrage.

Plus la valeur du courant PEAK est importante, plus le moteur aura de la puissance au démarrage mais vous consommerez beaucoup d'énergie.

Pour améliorer l'autonomie, vous pouvez réduire les 2 valeurs. Le vélo sera moins nerveux mais aura toujours la même vitesse maximum.

Nous recommandons, pour les batteries en rodage, de paramétrer ces 2 valeurs respectivement à 15A et 20A.




Paramétrage de la tension de la batterie

Cette fonction permet de régler la tension de la batterie : 24v, 36v ou 48v.

Par défaut, un réglage sur 24v autorise l'utilisation de batteries de 24v à 48v.

Un réglage sur 36v n'autorise que les batteries de 36v, idem pour 48v.

contrôleur Golden Motor

Il est conseillé de laisser ce réglage par défaut, c'est à dire en 24v.

Paramétrage de la course de l'accélérateur

Ce réglage permet de jouer la course de l'accélérateur.

Si vous trouvez que l'accélération n'est pas assez progressive, baissez cette valeur en fonction de vos besoins.

contrôleur Golden Motor

Cela a aussi un impact sur la vitesse max du vélo. Plus vous baissez la valeur de ce paramètre, plus la vitesse baisse.




Paramétrage de la régénération au freinage


Ce réglage permet de jouer sur la « force » de la régénération au freinage.

A grande vitesse (>40km/h), un pourcentage plus important recharge trop violemment la batterie.

Cela peut avoir des conséquences irréversibles sur les cellules de la batterie (surcharge) : non couvert par la garantie contractuelle.

contrôleur Golden Motor

Nous recommandons de régler la valeur à moins de 5% pour limiter les risques de surcharge de la batterie si vous devez rouler vite en descente.

C'est particulièrement significatif si vous avez un moteur puissant ET des roues de faibles diamètre : 16 » ou 20 ».

Dans ce cas, nous recommandons de régler la valeur à 0%.

Activation et paramétrage de la marche arrière

Par défaut la marche arrière est activée bien que sur un vélo, cela ne soit pas indispensable.

Il est possible que selon les contrôleurs, cette fonction ne soit pas implémentée.


Activation (Enable) ou désactivation (Disable)

contrôleur Golden Motor

Réglage de la vitesse de l'accélérateur.

"Immed" our "Unimm"

Cette fonction détermine le mode d'activation de la marche arrière :

  • Immed : activation même si le moteur tourne à très faible vitesse ( ~ < 2km/h )
  • Unimm : activation uniquement quand le moteur est à l'arrêt



Paramétrage du Pedelec

Ce réglage permet de jouer sur la force de l'assistance au pédalage.

Cela n'est effectif que si vous connectez un pedelec sur le contrôleur.


3 niveaux de puissance sont disponibles, à vous de choisir :

Léger (Low), Intermédiaire (Mid) et Fort (High)

contrôleur Golden Motor

Pour une utilisation sur route en étant conforme aux directives Européennes, nous vous recommandons de choisir Low.





Le réglage suivant permet d'activer l'assistance au pédalage en fonction du sens de rotation du pédalage.

contrôleur Golden Motor

Cela peut servir notamment si vous montez le capteur de pédalage à l'envers ou de l'autre côté du pédalier.




Paramétrage du type de moteur

Ne pas modifier ce réglage. Il permet de choisir le type de moteur, avec ou sans balai.

Avec balai (Brushed) ou sans balai (Brushless)

contrôleur Golden Motor

Vous pouvez donc laisser le paramétrage par défaut indiqué sur la photo (BLDC (brushless)), c'est le paramétrage qui convient aux moteurs roues Cycloboost.

Ce sont des moteurs triphasés : 3 phases à 120°.




Spécificité du logiciel version 1.1

La sensibilité de l'accélérateur

Ce paramètre permet de régler la sensibilité de l'accélérateur. Nous conseillons de laisser la valeur par défaut.

contrôleur Golden Motor

En baissant cette valeur, il y aura un retard à l'accélération, cela rend l'accélération plus douce.

En augmentant cette valeur, l'accélération sera très brusque et difficile à doser.

Les bips du contrôleur

En cas d'anomalie, les contrôleurs externes peuvent émettre des Bips par exemple si les capteurs Hall ou l'accélérateur est débranché.


Vous pouvez donc désactiver cette fonction en cochant OFF.

contrôleur Golden Motor




Problème de paramétrage


Une des étapes ne se déroule pas correctement

  • Débranchez tout
  • Attendez quelques instants que le PC rafraîchisse la configuration de ses ports USB
  • Recommencez depuis le début


Vous n'arrivez pas à vous connecter au contrôleur

  • Assurez-vous que votre contrôleur soit programmable
  • Vérifiez que Windows ait bien reconnu le périphérique USB
  • Rebootez votre PC et recommencez depuis le début
