Quels outils sont nécessaires au montage du BBS ?


Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou + [ R ] (Mac) pour mettre à jour les images de ce document






Ce document vous aide à reconnaître les outils dont vous avez besoin pour démonter les manivelles et le boîtier de pédalier de votre cycle.

Ces outils varient en fonction du type de boîtier de pédalier dont votre vélo est équipé.

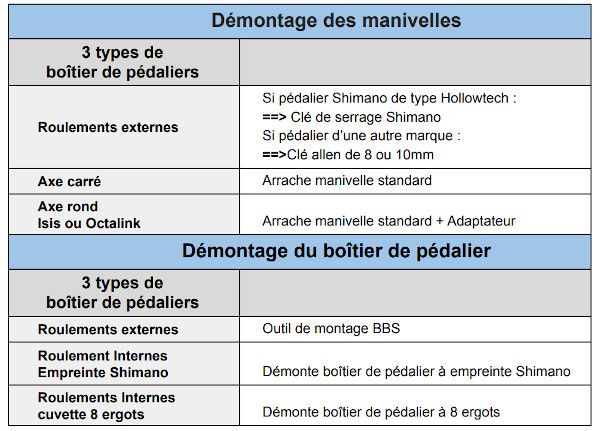

Tableau récapitulatif

kits moteurs pédaliers






Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-2017 Cycloboost - Tous droits réservés




Table des matières


Démontage des manivelles (3 cas)

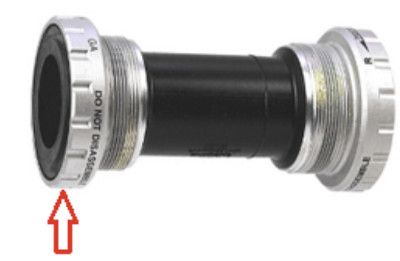

Boîtier à roulements externes

Boîtier de pédalier
Boîtier de pédalier

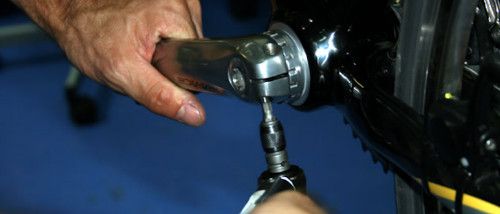

Dévissez les 2 vis de la manivelle gauche (clé allen 5mm en général)

Boîtier de pédalier

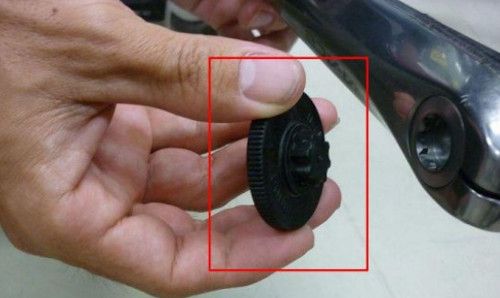

Si vous avez un pédalier Shimano de type Hollowtech, il y a besoin de la clé de serrage Shimano


Si c’est un pédalier d’une autre marque, il faut, dans la plupart des cas, une clé allen de 8 ou 10mm.

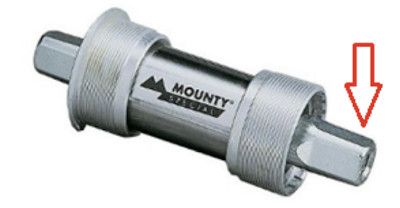

Boîtier à axe carré

Boîtier de pédalier
Boîtier de pédalier

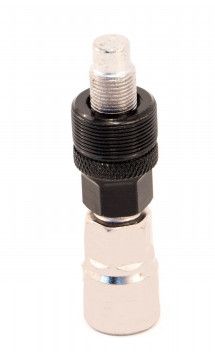

Il faut un arrache manivelle standard.


Boîtier de pédalier

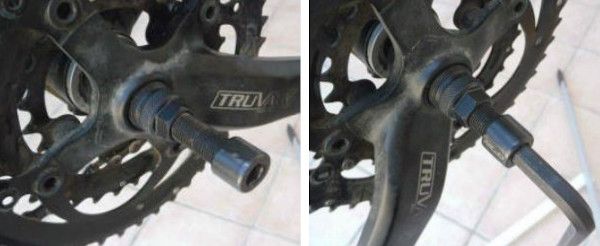

  • Dévissez l’écrou de l’axe
  • Vissez l’arrache sur la manivelle avec une clé plate de 16
  • Vissez la partie interne de l’arrache pour extraire la manivelle (clé plate de 16)






Boîtier ISIS ou Octalink (axe rond)

Boîtier de pédalier
Boîtier de pédalier


Il faut un arrache manivelle standard + adaptateur pour extracteur de manivelles Octalink-­ISIS


Boîtier de pédalier



  • Insérez l’adaptateur dans la manivelle
  • Vissez l’arrache sur la manivelle avec une clé plate de 16
  • Vissez la partie interne de l’arrache pour extraire la manivelle (clé plate de 16).

Démontage du boîtier (3 cas)

Boîtier à roulements externes

Boîtier de pédalier
Boîtier de pédalier


Il faut l’outil de montage BBS.

Boîtier de pédalier

Desserrez à l'aide de l'outil.









Boîtier avec une empreinte type Shimano

Boîtier de pédalier


Boîtier de pédalier


Il faut le démonte boîtier de pédalier à empreinte Shimano.

Boîtier de pédalier

Enfoncez le démonte sur le boîtier de pédalier et desserrez (clé plate de 32).











Boîtier avec une cuvette 8 empreintes

Boîtier de pédalier


Boîtier de pédalier


Il faut le démonte boîtier de pédalier à 8 ergots.

Boîtier de pédalier

Enfoncez le démonte sur le boîtier de pédalier et desserrez (clef plate de 32).


Plan de démontage

Démontage boîtier de pédalier à roulements internes




  • 1. Dévissez l'écrou de blocage de la manivelle gauche
  • 2. Avec un arrache manivelle, retirez la manivelle gauche
  • 3. Dévissez entièrement la cuvette
  • 4. Dévissez l'écrou de blocage du pédalier
  • 5. Avec un arrache manivelle, retirez le pédalier
  • 6. Dévissez la cuvette de droite
Boîtier de pédalier


Démontage boîtier de pédalier à roulements externes




  • 1. Dévissez l'écrou de blocage de la manivelle gauche
  • 2. Retirez la manivelle gauche
  • 3. Enlevez le bloc pédalier et l'axe traversant
  • 4. Dévissez le roulement droit
Boîtier de pédalier
