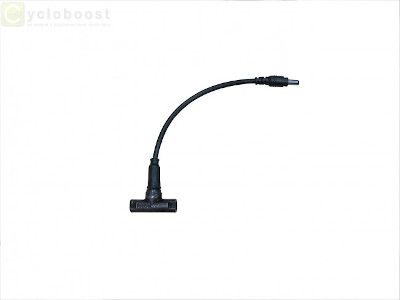

Schéma de raccordement du manocontacteur Magura

Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou  + [ R ] (Mac) pour mettre à jour les images de ce document

Installation d'un manocontacteur Magura avec un kit moteur roue pour vélo

Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés

Table des matières

Schéma raccordement sur kits Offroad, Speed, Balade et BBS

Schéma raccordement sur contrôleur externe Golden Motor

Schéma raccordement sur kits OffRoad, Speed, Balade et BBS

Cet accessoire remplace un des 2 freins à coupure électrique. Après avoir récupéré le connecteur du frein électrique, il se branche simplement à la place du frein à coupure électrique :

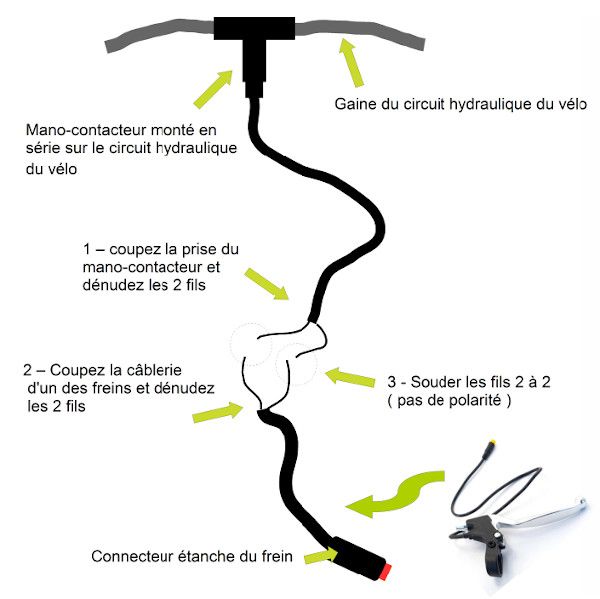

Schéma de branchement de la partie électrique d'un moteur roue pour vélo

Connecteur ROUGE pour Speed, OffRoad, Balade Plus, Magic Pie

Connecteur JAUNE pour Bafang BBS01 ou BBS01 :

branchez les fils rouge et noir du manocontacteur sur les fils bleu et noir du BBS.

Schéma raccordement sur contrôleur externe Golden Motor

Ceci est valable pour les kits Magic Pie v2.

Cet accessoire se branche directement sur le contrôleur à la place des freins à coupure électrique :

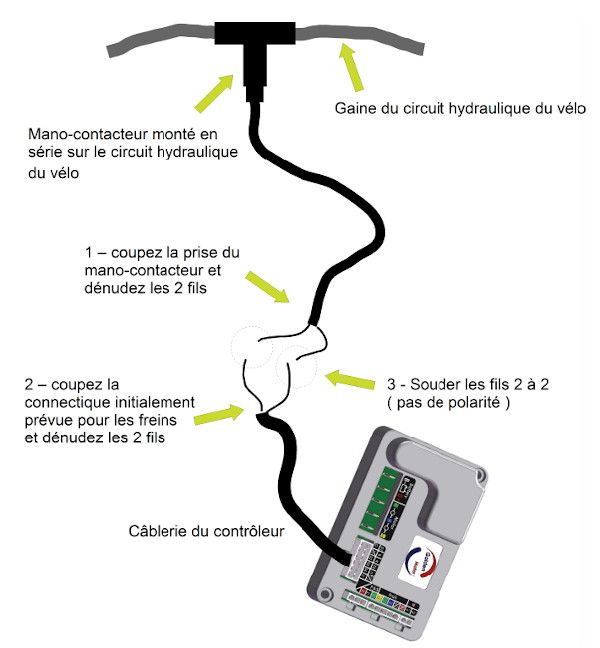

Branchement électrique d'un manocontacteur Magura sur un contrôleur de moteur vélo GoldenMotor
