BBS - Packs d'adaptation pour boîtier de pédalier spécifique

Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou + [ R ] (Mac) pour mettre à jour les images de ce document

Cycloboost a créé des adaptateurs sur mesure en impression 3D pour pouvoir adapter un moteur pédalier sur un boîtier de pédalier spécifique.

Pour chaque cas de figure, vous y trouverez l'ensemble des éléments fournis et leur position pour le montage.

> En jaune, ce sont les éléments fournis d'origine avec le moteur pédalier Bafang.

> En orange, ce sont les composants du pack d'entretoises fournis par Cycloboost

Pack 1 - Boîtier de pédalier BB30 (68mm)

sur BBS  OU  BBS HD standard 68/73mm

Image_pack_1
tableau_pack_1

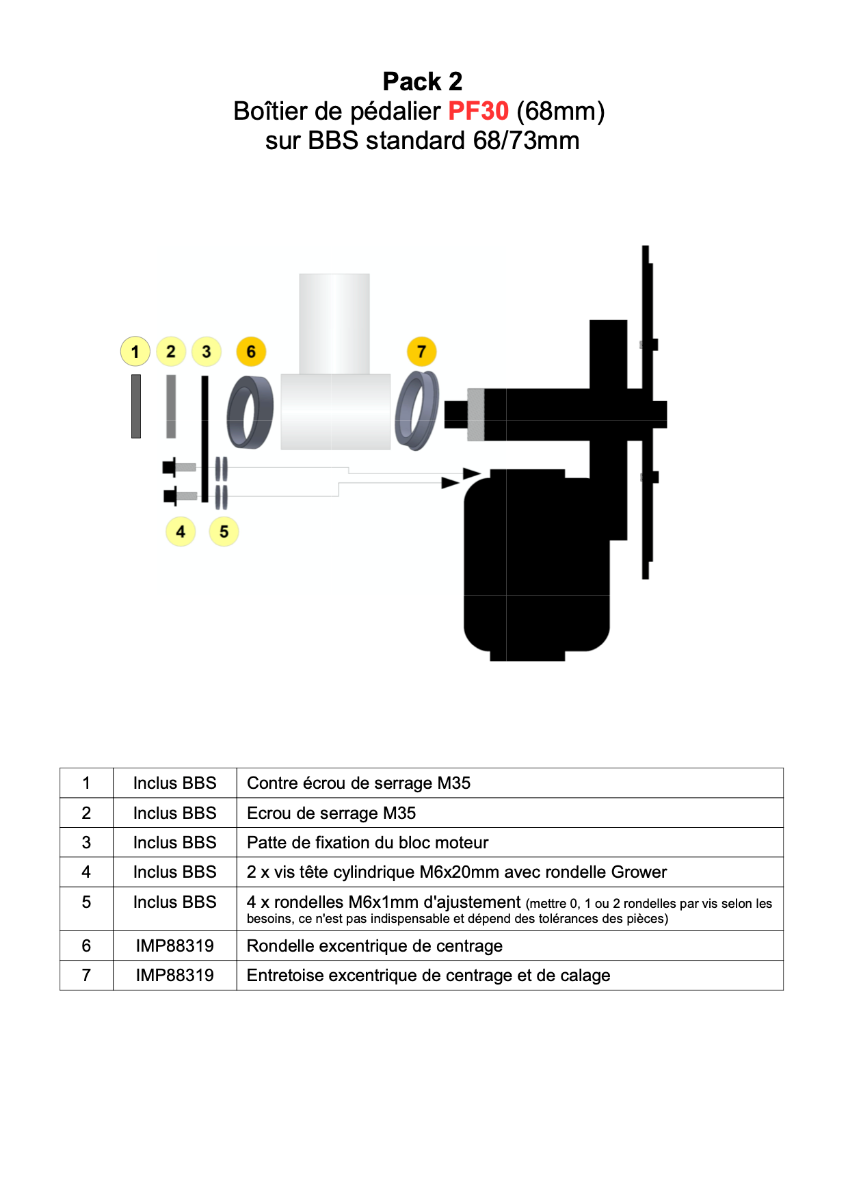

Pack 2 - Boîtier de pédalier PF30 (68mm)

sur BBS   OU  BBS HD standard 68/73mm

Image_pack_2
tableau_pack_2

Pack 3 - Boîtier de pédalier BB86 (86mm)

sur BBS avec axe rallongé à 100mm  OU  BBSHD 100mm standard

Image_pack_3
tableau_pack_3

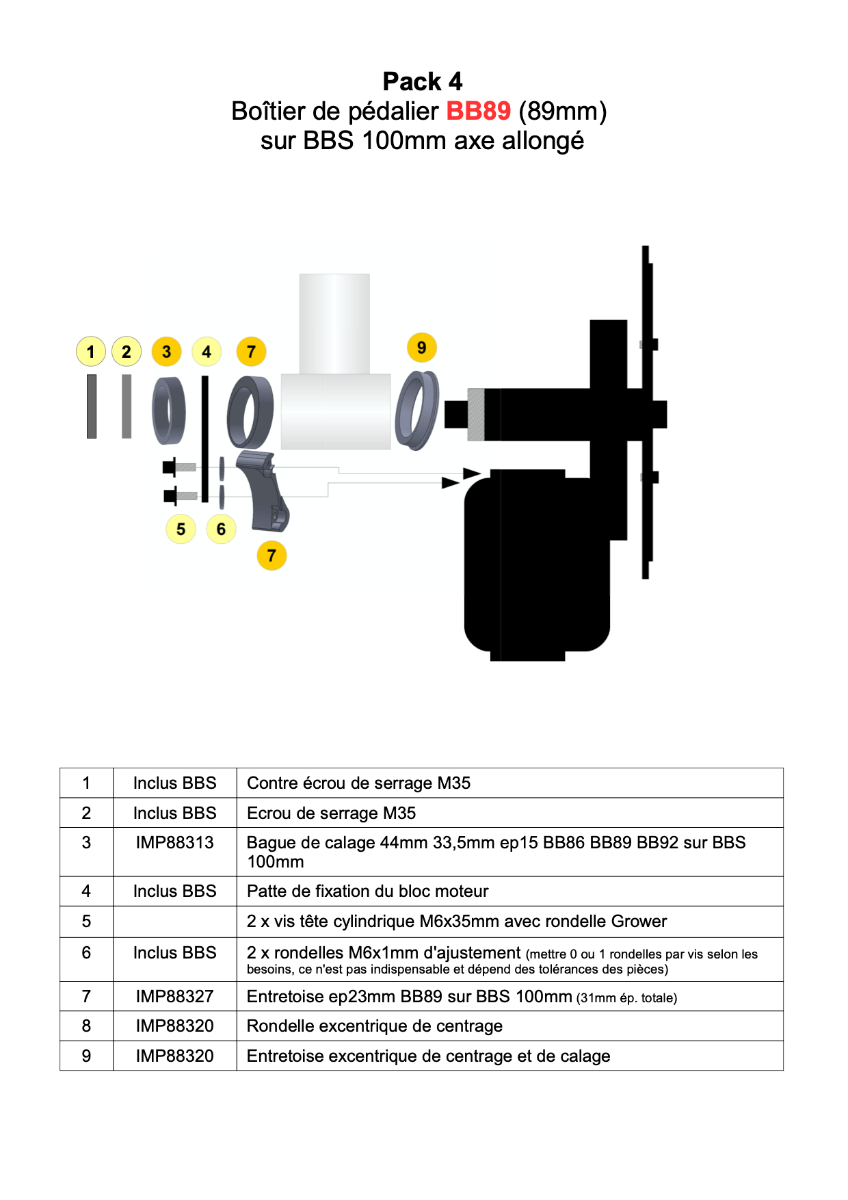

Pack 4 - Boîtier de pédalier BB89 (89mm)

sur BBS avec axe rallongé à 100mm  OU  BBSHD 100mm standard

Image_pack_4
tableau_pack_4

Pack 5 - Boîtier de pédalier BB92 (92mm)

sur BBS avec axe rallongé à 100mm   OU  BBSHD 100mm standard

Image_pack_5
tableau_pack_5

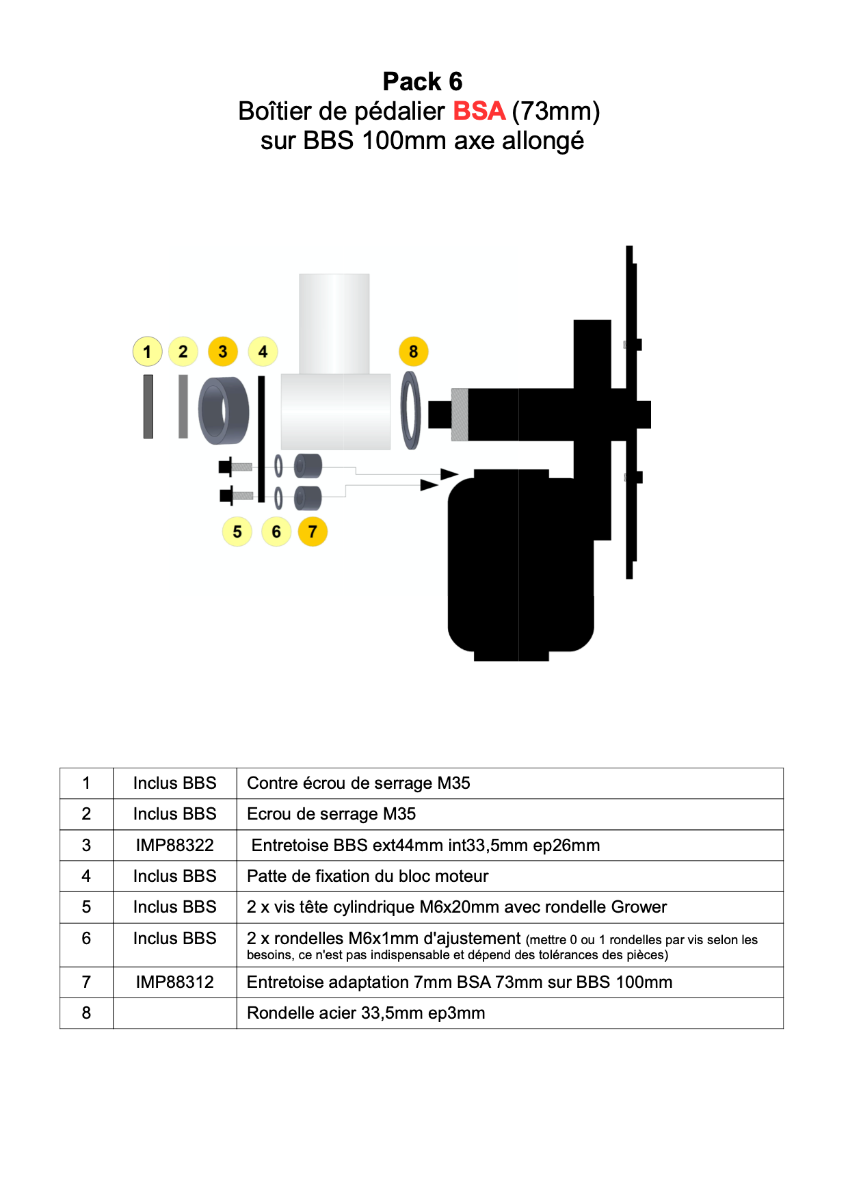

Pack 6 - Boîtier de pédalier BSA (73mm)

sur BBS avec axe rallongé à 100mm   OU  BBSHD 100mm standard

Image_pack_6
tableau_pack_6
