Guide d'utilisation de l'écran LCD Couleur (KD986)

Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou  + [ R ] (Mac) pour mettre à jour les images de ce document

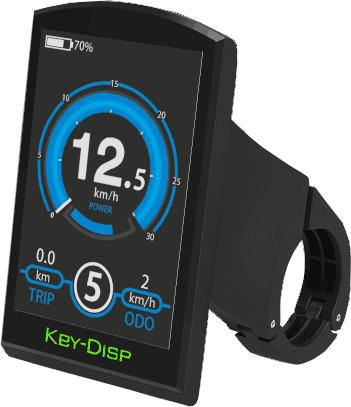

ecran-lcd-couleur-v2

Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés

Avant de commencer


Bien lire nos recommandations d'utilisation !

Support technique

Nous apportons tous les efforts possibles à la rédaction de cette documentation. Il se peut que certains points techniques restent dans l'ombre. Cycloboost reste à votre disposition pour éclaircir ces points et vous accompagner si vous le souhaitez.



Garantie, retour et SAV

Le support technique Cycloboost est à votre disposition pour répondre à toutes vos questions concernant :


  • l'installation du kit
  • le dysfonctionnement d'un des éléments du kit ou de la batterie
  • le retour des marchandises

Vous pouvez contacter notre Support Technique directement depuis votre espace personnel à la rubrique Support et SAV

Suivi SAV


Un technicien traitera votre demande sous 72h ouvrées maximum.

INFORMATION : Pour vous aider, voici la procédure pour faire appel au Support Technique



IMPORTANT : recommandations d'utilisation

Cycloboost garantit le produit 24 mois à partir de la date d'achat sous réserve de son utilisation en bon père de famille (voir nos Conditions Générales de Ventes).

Exclusions :

  • Les dysfonctionnement si le boîtier a été ouvert, à cause de négligences, suite à une mauvaise utilisation ou une utilisation anormale, en cas d'accident, de compétition.
  • Les connecteurs ou la câblerie endommagés.
  • Les rayures ou les détériorations du boîtier après livraison.
  • La date de garantie a été dépassée.
  • Les installations par des personnes ou techniciens non habilités par Cycloboost.

Le kit est paramétré par nos techniciens pour fonctionner de manière optimale. Toute modification du paramétrage entraînera une perte de la garantie du kit complet.

Apparence et taille

L'écran LCD COULEUR est en ABS noir, la fenêtre de l'afficheur est en acrylique renforcé, la résistance est équivalente au verre trempé.

Il est capable de fonctionner à des températures comprises entre -20 et +60℃.

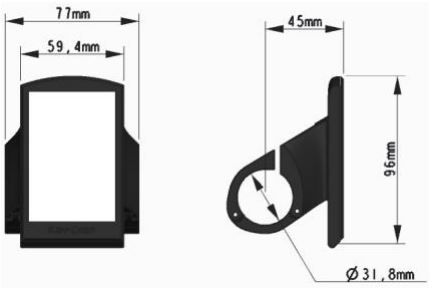

ecran-lcd-couleur-v2-dimensions

Les fonctions

L'écran COULEUR propose de nombreuses fonctions pour une utilisation pratique et facile.

Fonctions :

  • Jauge batterie
  • Vitesse
  • Distance journalière
  • Niveaux d'assistance

Paramétrages :

  • Vitesse limite
  • Diamètre de la roue
  • Nombre des niveaux d'assistance

L'interface

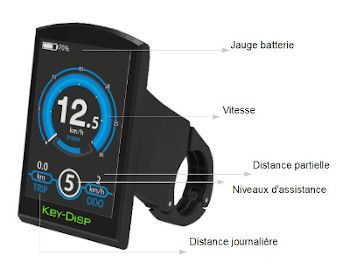

interface-kd986_1

Le comodo déporté

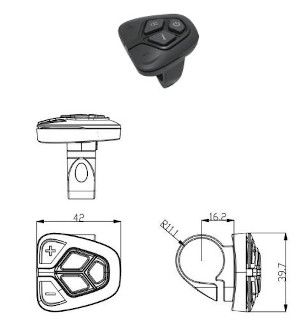

Le comodo déporté de l'écran COULEUR v2 est équipé de 5 boutons :

ecran-lcd-couleur-v2-comodo_1
  • ON/OFF
  • Phare (luminosité de l'écran actuellement)
  • Plus +
  • Moins -
  • I

Recommandations

Attention : Ne pas brancher ou débrancher l'afficheur s'il est en marche.

recommandations
  • Éviter les chocs.
  • Protéger l'écran en cas d'utilisation prolongée sous la pluie.
  • Ne pas réinitialiser si l'afficheur ne fonctionne pas.
  • Contacter le SAV si l'afficheur ne fonctionne plus.

Installation

Important : veuillez respecter les couples de serrage. Il s'agit de pièces en plastique, un couple trop important peut endommager le matériel et cela n'est pas pris dans le cadre de la garantie contractuelle.

Ecran C965

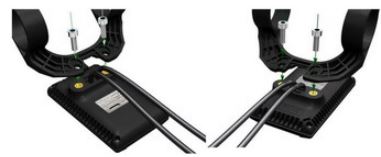

Il existe deux possibilités d'installation du support, vers l'avant ou vers l'arrière : à vous de choisir la position qui s'adapte le mieux à votre utilisation.

Ecran C965

Le support peut s'adapter aux cintres de diamètre 22,2mm, 25,4mm et 31,8mm grâce aux 3 bagues d'adaptation fournies. Veuillez respecter les sens d'insertions (flèche verte).

Ecran C965

Les différentes fonctions


Marche/Arrêt

Pour allumer l'écran, appuyez sur le bouton [ON] jusqu'à ce que l'écran s'allume.

Pour éteindre, appuyez sur le bouton [ON] jusqu'à que l'écran s'éteigne.

L'écran s'éteindra automatiquement après 10mn d'inactivité (réglage par défaut).


Mode piéton

ATTENTION : cette fonctionnalité n'est pas disponible pour le moment.

Appuyez longuement sur le bouton [MOINS], pour démarrer le mode piéton et maintenez le bouton appuyé. Un personnage marchant à côté du vélo apparaît à la place du niveau d'assistance. Le vélo se déplacera à une vitesse maximum de 6km/h.

Pour désactiver le mode piéton, il suffit de relâcher le bouton [MOINS].

ecran-lcd-couleur-v2-mode-pieton

Cette fonction peut être utilisée uniquement si vous poussez le vélo. Ne restez pas en selle en mode piéton. Vous risqueriez d'endommager le kit.


Niveaux d'assistance

L'écran permet de gérer plusieurs niveaux de puissance. Appuyez sur [PLUS] ou [MOINS] pour augmenter ou diminuer le niveau d'asistance.

ecran-lcd-couleur-v2-niveaux

Les niveaux d'assistance vont de 0 à 5.

Niveau 0 : pas d'assistance au pédalage, seul l'accélérateur fonctionne s'il est branché.

Les autres niveaux de 1 à 5 ont une puissance qui s'échelonne de 25% à 100%.

Lorsque vous allumerez l'assistance, le niveau par défaut sera le 1.

Pendant le rodage ou dans de longues montées (>5mn), il ne faut pas dépasser le niveau 3 avec le PEDELEC pour ne pas endommager le moteur et la batterie.

Remarque : l'accélérateur ne permet de doser QUE la vitesse. Quelque soit le niveau d'assistance que vous aurez sélectionné au niveau de l'écran LCD (niveau 1 à 5), vous aurez 100% de puissance disponible immédiatement.


Eclairage

Appuyez sur le phare pour activer le rétro-éclairage. Appuyez de nouveau sur le phare pour éteindre le rétro-éclairage.

ecran-lcd-couleur-v2-eclairage

Les différentes informations de l'écran

Appuyez sur [I] pour passer d'un mode à l'autre : Distance partielle, Distance totale, Vitesse max, Vitesse moyenne, Temps partiel .

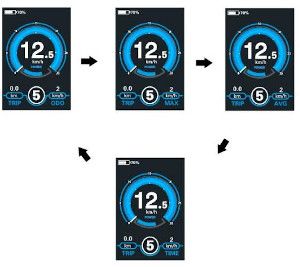

ecran-lcd-couleur-v2-modes_1
  • 1. Mode distance partielle (ODO)
  • 2. Mode vitesse max (MAX)
  • 3. Mode vitesse moyenne (AVG)
  • 4. Mode temps partiel (TIME)

Jauge de la batterie

Le témoin de charge se présente sous forme de pourcentage ::

Ecran kd718

Lorsque l'indicateur clignote, vous devez recharger la batterie.


Code erreur

En cas de défaillance du système, un code erreur apparaîtra sur l'écran. Ce code erreur est visible lorsque l'affichage est en mode Vitesse.

ecran-lcd-couleur-v2-erreur

Voici la liste des codes erreur :

L'assistance du vélo électrique cessera de fonctionner en cas de défaillance du système. L'assistance redémarrera uniquement lorsque le problème sera résolu et que le symbole du code d'erreur aura disparu.

Code erreurDétail

04

   Défaut de l'accélérateur
05   L'accélérateur n'est pas revenu à sa position initiale
07   Défaut sur-tension
08   Défaut des capteurs hall du moteur
09   Défaut des phases du moteur
10   Température du moteur trop élevée
11   Défaut capteur de température dans le moteur
12   Défaut du capteur de courant dans le contrôleur
13   Surchauffe batterie
14   Température du contrôleur trop élevée
15   Défaut du capteur de température dans le contrôleur
21   Défaut du capteur de vitesse
23   Défaut de l'éclairage
25   Défaut du signal de couple dans le capteur de couple
26   Défaut du signal de vitesse dans le capteur de couple
27   Défaut courant trop élevé
30   Défaut de communication
31   Protection sous-tension
32   Protection sur-tension
33   Défaut du capteur de frein à coupure électrique
35   Défaut du détecteur de puissance 15V
36   Défaut de capteur du contacteur à clé
37   Défaut du contrôle de sécurité
41   Tension totale trop élevée
42   Tension totale trop basse
43   Courant total trop élevé
44   Tension monomère trop élevée
45   Température de la batterie trop élevée
46   Température de la batterie trop basse
47   SOC trop élevé
48   SOC trop bas
61   Blocage du shifter de changement de vitesse
62   Le shifter de changement de vitesse n'est pas revenu à sa position initiale
71   Défaut du verrouillage électronique
81   Défaut du bluetooth

AIDE EN LIGNE POUR LA RESOLUTION DES CODES ERREUR

==> Pour savoir ce qu'il faut faire en fonction du code erreur affiché à l'écran, suivez notre guide d'aide au diagnostic


Le paramétrage standard


Important : avant toute chose, assurez-vous que les connexions sont bonnes.


Comment accéder au menu de paramétrage

Le vélo doit être à l'arrêt, la roue ne doit pas tourner. Appuyez sur le bouton [ON/OFF] pour allumer l'écran.

Pressez et maintenez appuyé les boutons [PLUS] et [MOINS] durant 2s pour accéder au menu de paramétrage.

L'écran apparaît alors ainsi :

Ecran COULEUR

DISPLAY SETTING : paramètres de base

A l'aide des boutons [PLUS] et [MOINS], positionnez-vous sur DISPLAY SETTING et appuyez sur la touche [I] pour rentrer dedans.




Trip reset

Ce paramètre permet de réinitialiser la distance journalière. Appuyez sur [I], puis appuyez sur [PLUS] et [MOINS] pour sélectionner YES ou NO.

YES signifie que vous réinitialisez la distance journalière.

NO signifie que vous ne réinitialisez pas cette donnée.

Validez votre choix YES ou NO en appuyant sur [I].



TOGGLE UNIT

Ce paramètre permet de modifier l'unité de distance en kilomètre ou en mile.

Appuyez sur [PLUS] ou [MOINS] pour changer l'unité entre Imperial (miles) ou Metric (kilomètres).



WHEEL

Ce paramètre permet de modifier le diamètre de votre roue.

Appuyez sur [PLUS] ou [MOINS] jusqu'à ce que la dimension souhaitée apparaisse.

Appuyez sur [I] pour sauvegarder votre modification.



SPEED LIMIT

Ce paramètre permet de modifier la limite de vitesse.

Pour changer le paramétrage par défaut, appuyez sur [PLUS] ou [MOINS] jusqu'à obtenir la vitesse limite souhaitée.

Toute modification (à la hausse) de la vitesse limite de l'assistance électrique de votre kit annule la garantie de votre moteur.

Appuyez sur [I] pour sauvegarder votre modification.



SET VOLTAGE

Ne pas modifier les valeurs de tension internes prédéfinies dans chaque type de batterie.

Pour une batterie 48v : vous devez voir apparaître 48.

La valeur 48v-1 correspond au premier niveau de jauge de votre batterie, la valeur 2 correspond au second niveau de votre jauge. Etc jusqu'à 5. Vous ne devez pas manipuler ces valeurs.

En cas de fausse manipulation, voici les valeurs à indiquer :

Les valeurs doivent être les suivantes :

  • 1-40V
  • 2-44.5V
  • 3-46.5V
  • 4-47.5V
  • 5-49V

Pour une batterie 36v :vous devez voir apparaître 36.

Les valeurs doivent être les suivantes :

  • 1-31.5V
  • 2-34.5V
  • 3-35.6V
  • 4-37.4V
  • 5-39.2V



LCD LUMINANCE

LCD LUMINANCEest le niveau d'intensité de l'affichage.

La valeur peut être modifiée de 10 à 100%.

Pour changer le paramétrage par défaut, appuyez sur [PLUS] ou [MOINS] jusqu'à obtenir le niveau de luminosité souhaité.

Appuyez sur [I] pour sauvegarder votre modification.




SOC VIEW

SOC VIEW affiche le % restant ou la tension (voltage) de la batterie.

Pour changer le paramétrage par défaut, appuyez sur [PLUS] ou [MOINS].

Appuyez sur [I] pour sauvegarder votre modification.






ADVANCED SETTINGS : le paramétrage avancé

Si vous êtes dans les paramètres de base, allez sur BACK pour revenir à l'écran précédent et choisissez ADVANCED SETTINGS.



ASSIST LEVEL

Ce paramètre permet de modifier le nombre de niveaux d'assistance.

Réglage par défaut : 0-5.

Pour changer le paramétrage par défaut, appuyez sur [PLUS] ou [MOINS] jusqu'à obtenir le nombre de niveaux d'assistance souhaité.

Appuyez sur [PLUS] ou [MOINS] pour changer le nombre de niveaux d'assistance. Il est possible de le régler de la façon suivante :

  • 0 – 3 : 3 niveaux d'assistance + le niveau zéro (pas d'assistance)
  • 1 – 3 : 3 niveaux d'assistance
  • 0 – 5 : 5 niveaux d'assistance + le niveau zéro (par défaut)
  • 1 – 5 : 5 niveaux d'assistance
  • 0 – 7 : 7 niveaux d'assistance + le niveau zéro
  • 1 – 7 : 7 niveaux d'assistance
  • 0 – 9 : 9 niveaux d'assistance + le niveau zéro
  • 1 – 9 : 9 niveaux d'assistance

Appuyez 6x sur I[] pour sauvegarder votre modification.

Lorsque vous modifiez ce paramètre, l'écran vous demandera de paramétrer le pourcentage d'assistance attribué à chaque niveau d'assistance.

Remarque :

Nous livrons le kit avec un paramétrage à 5 niveaux :

  • Niveau 0 : pas d'assistance au pédalage, seul l'accélérateur fonctionne s'il est branché
  • Niveau 1 : assistance de 10% max
  • Niveau 2 : assistance de 20% max
  • Niveau 3 : assistance de 40% max
  • Niveau 4 : assistance de 75% max
  • Niveau 5 : assistance de 100%




CURRENT LIMIT

Ce paramètre permet de modifier le courant maximal du contrôleur.

La valeur peut être modifiée de 7 à 22A.

Réglage par défaut :

  • 22A pour les kits Offroad et Speed
  • 15A pour le kit Balade
  • 19A pour les trottinettes

Pour changer le paramétrage par défaut, appuyez sur [PLUS] ou [MOINS] jusqu'à obtenir le courant maximal souhaité.

Appuyez sur [I] pour sauvegarder votre modification.




ASSISTANT NUM

NE PAS MODIFIER

Ce paramètre permet simplement d'indiquer le nombre d'aimants disponibles sur votre détecteur de pédalage.



SPEED SENSOR

Ce paramètre permet de rafraîchir plus ou moins rapidement l'affichage de la vitesse

Réglage par défaut : 1.

La valeur peut être modifiée de 1 à 12. En 12, la vitesse se rafraîchit moins vite. En 1, la vitesse affichée se rafraîchit beaucoup plus souvent.

Pour changer le paramétrage par défaut, appuyez sur [PLUS] ou [MOINS] pour faire la modification.

Appuyez sur [I] pour sauvegarder votre modification.



SLOW START

NE PAS MODIFIER

SENSITIVITY

(défaut 2) La sensibilité représente la sensibilité du capteur d'assistance électrique. Cela signifie que l'assistance doit démarrer après le passage d'un certain nombre d'aimants sur le capteur d'assistance électrique. Pour modifier la valeur, appuyez sur le « + » ou "-"



RESET TO DEFAULT

NE PAS UTILISER.

Ce paramètre permet de revenir au paramétrage d'usine..



PASSWORD

Permet de forcer la demande d'un mot de passe lors de l'allumage du kit.

Vous devez d'abord choisir si vous voulez un mot de passe [ON] ou pas [OFF].

Si vous choisissez de mettre un mot de passe, vous devez alors rentrer les 4 chiffres de votre choix en utilisant [PLUS] et [MOINS].

ATTENTION : si vous perdez votre mot de passe, nous ne serons pas en mesure de débloquer votre écran.

Le mot de passe vous sera toujours demandé ensuite à l'allumage du kit.



FAQ

Question: Pourquoi l'afficheur ne s'allume pas?

Réponse : Vérifiez si les connecteurs sont bien branchés. Appuyez de nouveau sur I.

Si cela ne fonctionne pas, contactez le SAV.


Question: Que faire lorsqu'un code d'erreur s'affiche ?

Réponse : Référez-vous à la liste des codes d'erreur.

Éteignez le système (appuyez sur [ON]), débranchez l'écran LCD, attendez 2mn puis reconnectez l'écran sur le connecteur étanche prévu à cet effet.

Mettez le système sous tension (appuyez sur [ON]), cela doit réinitialiser et corriger l'erreur.

Si cela ne fonctionne pas, contactez le SAV.
