Quels outils sont nécessaires au montage du BBS ?


Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou  + [ R ] (Mac) pour mettre à jour les images de ce document

Ce document vous aide à reconnaître les outils dont vous avez besoin pour démonter les manivelles et le boîtier de pédalier de votre cycle.

Ces outils varient en fonction du type de boîtier de pédalier dont votre vélo est équipé.

Tableau récapitulatif

tableaurecap

Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés

Table des matières

1. Démontage des manivelles (3 cas)

2. Démontage du boîtier (3 cas)

3. Plan de démontage

1. Démontage des manivelles (3 cas)

1.1. Boîtier à roulements externes

boitier-1-1

Dévissez les 2 vis de la manivelle gauche (clé allen 5mm en général).

boitier-1-1-1

Si vous avez un pédalier Shimano de type Hollowtech, il y a besoin de la clé de serrage Shimano.

boitier-1-1-3

1.2. Boîtier à axe carré

boitier-1-2-1

Il faut un arrache manivelle standard :

boitier-1-2-2

  • 1. Dévissez l’écrou de l’axe
  • 2. Vissez l’arrache sur la manivelle avec une clé plate de 16
  • 3. Vissez la partie interne de l’arrache pour extraire la manivelle (clé plate de 16)
boitier-1-2-3

1.3. Boîtier ISIS ou Octalink (axe rond)

boitier-1-3-1

Il faut un arrache manivelle standard + adaptateur pour extracteur de manivelles Octalink-­ISIS.

boitier-1-3-2
  • 1. Insérez l’adaptateur dans la manivelle
  • 2. Vissez l’arrache sur la manivelle avec une clé plate de 16
  • 3. Vissez la partie interne de l’arrache pour extraire la manivelle (clé plate de 16).
boitier-1-3-3

2. Démontage du boîtier (3 cas)

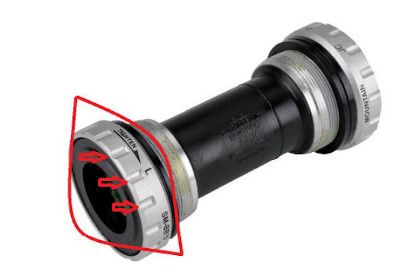

2.1. Boîtier à roulements externes

boitier-2-1-1

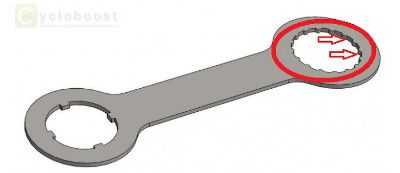

Il faut l’outil de montage BBS.

boitier-2-1-2

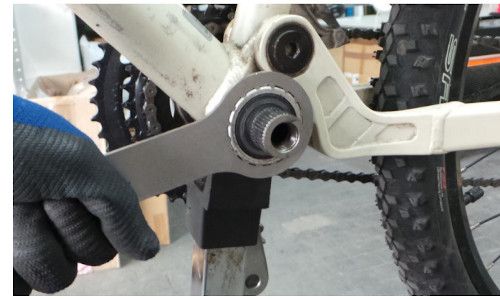

Desserrez à l'aide de l'outil.

boitier-2-1-3

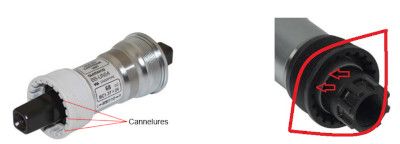

2.2. Boîtier avec une empreinte type Shimano

boitier-2-2-1

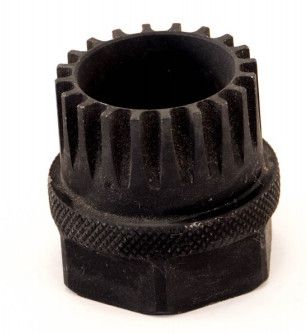

Il faut le démonte boîtier de pédalier à empreinte Shimano.

boitier-2-2-2

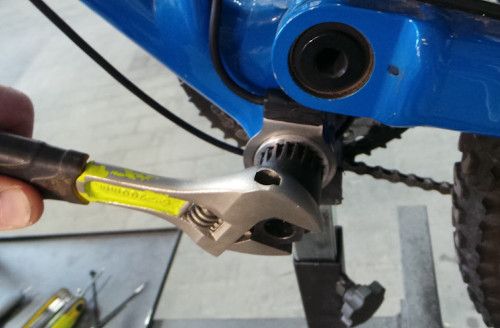

Enfoncez le démonte sur le boîtier de pédalier et desserrez (clé plate de 32).

boitier-2-2-3

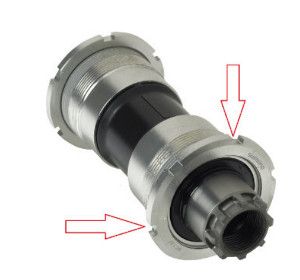

2.3. Boîtier avec une cuvette 8 empreintes

boitier-2-3-1

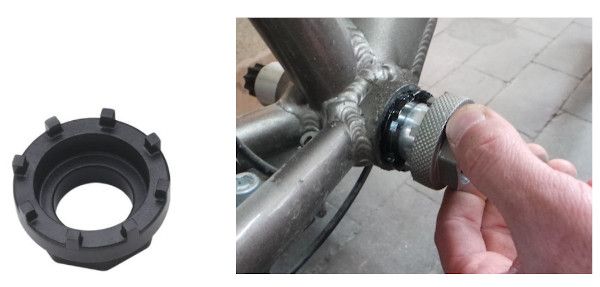

Il faut le démonte boîtier de pédalier à 8 ergots.

boitier-2-3-2

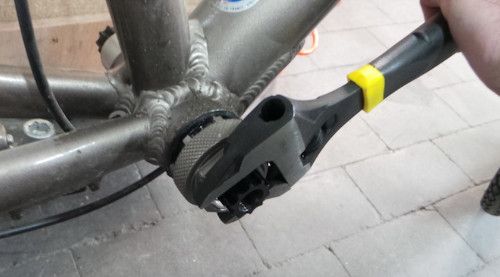

Enfoncez le démonte sur le boîtier de pédalier et desserrez (clef plate de 32).

boitier-2-3-3

3. Plan de démontage

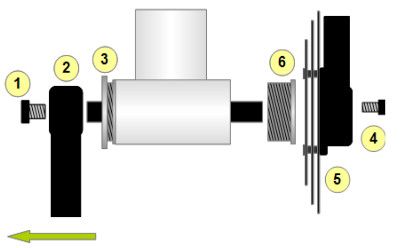

3.1. Démontage boîtier de pédalier à roulements internes

  • 1. Dévissez l'écrou de blocage de la manivelle gauche
  • 2. Avec un arrache manivelle, retirez la manivelle gauche
  • 3. Dévissez entièrement la cuvette
  • 4. Dévissez l'écrou de blocage du pédalier
  • 5. Avec un arrache manivelle, retirez le pédalier
  • 6. Dévissez la cuvette de droite
boitier-23-1-1

3.2. Démontage boîtier de pédalier à roulements externes

  • 1. Dévissez l'écrou de blocage de la manivelle gauche
  • 2. Retirez la manivelle gauche
  • 3. Enlevez le bloc pédalier et l'axe traversant
  • 4. Dévissez le roulement droit
boitier-23-1-2
